Реферат: Основные функции и компоненты ядра ОС UNIX

Символьный ввод/вывод служит для прямого (без буферизации) выполнения обменов между адресным пространством пользователя и соответствующим устройством. Общей для всех символьных драйверов поддержкой ядра является обеспечение функций пересылки данных между пользовательскими и ядерным адресными пространствами.

Наконец, потоковый ввод/вывод (который мы не будем рассматривать в этом курсе слишком подробно по причине обилия технических деталей) похож на символьный ввод/вывод, но по причине наличия возможности включения в поток промежуточных обрабатывающих модулей обладает существенно большей гибкостью.

Принципы системной буферизации ввода/вывода

Традиционным способом снижения накладных расходов при выполнении обменов с устройствами внешней памяти, имеющими блочную структуру, является буферизация блочного ввода/вывода. Это означает, что любой блок устройства внешней памяти считывается прежде всего в некоторый буфер области основной памяти, называемой в ОС UNIX системным кэшем, и уже оттуда полностью или частично (в зависимости от вида обмена) копируется в соответствующее пользовательское пространство.

Принципами организации традиционного механизма буферизации является, во-первых, то, что копия содержимого блока удерживается в системном буфере до тех пор, пока не возникнет необходимость ее замещения по причине нехватки буферов (для организации политики замещения используется разновидность алгоритма LRU, см. п. 3.1.1). Во-вторых, при выполнении записи любого блока устройства внешней памяти реально выполняется лишь обновление (или образование и наполнение) буфера кэша. Действительный обмен с устройством выполняется либо при выталкивании буфера вследствие замещения его содержимого, либо при выполнении специального системного вызова sync (или fsync), поддерживаемого специально для насильственного выталкивания во внешнюю память обновленных буферов кэша.

Эта традиционная схема буферизации вошла в противоречие с развитыми в современных вариантах ОС UNIX средствами управления виртуальной памятью и в особенности с механизмом отображения файлов в сегменты виртуальной памяти (см. пп. 2.4.5 и 3.1.2). (Мы не будем подробно объяснять здесь суть этих противоречий и предложим читателям поразмышлять над этим.) Поэтому в System V Release 4 появилась новая схема буферизации, пока используемая параллельно со старой схемой.

Суть новой схемы состоит в том, что на уровне ядра фактически воспроизводится механизм отображения файлов в сегменты виртуальной памяти. Во-первых, напомним о том, что ядро ОС UNIX действительно работает в собственной виртуальной памяти. Эта память имеет более сложную, но принципиально такую же структуру, что и пользовательская виртуальная память. Другими словами, виртуальная память ядра является сегментно-страничной, и наравне с виртуальной памятью пользовательских процессов поддерживается общей подсистемой управления виртуальной памятью. Из этого следует, во-вторых, что практически любая функция, обеспечиваемая ядром для пользователей, может быть обеспечена одними компонентами ядра для других его компонентов. В частности, это относится и к возможностям отображения файлов в сегменты виртуальной памяти.

Новая схема буферизации в ядре ОС UNIX главным образом основывается на том, что для организации буферизации можно не делать почти ничего специального. Когда один из пользовательских процессов открывает не открытый до этого времени файл, ядро образует новый сегмент и подключает к этому сегменту открываемый файл. После этого (независимо от того, будет ли пользовательский процесс работать с файлом в традиционном режиме с использованием системных вызовов read и write или подключит файл к сегменту своей виртуальной памяти) на уровне ядра работа будет производиться с тем ядерным сегментом, к которому подключен файл на уровне ядра. Основная идея нового подхода состоит в том, что устраняется разрыв между управлением виртуальной памятью и общесистемной буферизацией (это нужно было бы сделать давно, поскольку очевидно, что основную буферизацию в операционной системе должен производить компонент управления виртуальной памятью).

Почему же нельзя отказаться от старого механизма буферизации? Все дело в том, что новая схема предполагает наличие некоторой непрерывной адресации внутри объекта внешней памяти (должен существовать изоморфизм между отображаемым и отображенным объектами). Однако, при организации файловых систем ОС UNIX достаточно сложно распределяет внешнюю память, что в особенности относится к i-узлам. Поэтому некоторые блоки внешней памяти приходится считать изолированными, и для них оказывается выгоднее использовать старую схему буферизации (хотя, возможно, в завтрашних вариантах UNIX и удастся полностью перейти к унифицированной новой схеме).

Системные вызовы для управления вводом/выводом

Для доступа (т.е. для получения возможности последующего выполнения операций ввода/вывода) к файлу любого вида (включая специальные файлы) пользовательский процесс должен выполнить предварительное подключение к файлу с помощью одного из системных вызовов open, creat, dup или pipe. Программные каналы и соответствующие системные вызовы мы рассмотрим в п. 3.4.3, а пока несколько более подробно, чем в п. 2.3.3, рассмотрим другие "инициализирующие" системные вызовы.

Последовательность действий системного вызова open (pathname, mode) следующая:

• анализируется непротиворечивость входных параметров (главным образом, относящихся к флагам режима доступа к файлу);
• выделяется или находится пространство для описателя файла в системной области данных процесса (u-области);
• в общесистемной области выделяется или находится существующее пространство для размещения системного описателя файла (структуры file);
• производится поиск в архиве файловой системы объекта с именем "pathname" и образуется или обнаруживается описатель файла уровня файловой системы (vnode в терминах UNIX V System 4);
• выполняется связывание vnode с ранее образованной структурой file.

Системные вызовы open и creat (почти) функционально эквивалентны. Любой существующий файл можно открыть с помощью системного вызова creat, и любой новый файл можно создать с помощью системного вызова open. Однако, применительно к системному вызову creat мы должны подчеркнуть, что в случае своего естественного применения (для создания файла) этот системный вызов создает новый элемент соответствующего каталога (в соответствии с заданным значением pathname), а также создает и соответствующим образом инициализирует новый i-узел.

Наконец, системный вызов dup (duplicate - скопировать) приводит к образованию нового дескриптора уже открытого файла. Этот специфический для ОС UNIX системный вызов служит исключительно для целей перенаправления ввода/вывода (см. п. 2.1.8). Его выполнение состоит в том, что в u-области системного пространства пользовательского процесса образуется новый описатель открытого файла, содержащий вновь образованный дескриптор файла (целое число), но ссылающийся на уже существующую общесистемную структуру file и содержащий те же самые признаки и флаги, которые соответствуют открытому файлу-образцу.

Другими важными системными вызовами являются системные вызовы read и write. Системный вызов read выполняется следующим образом:

• в общесистемной таблице файлов находится дескриптор указанного файла, и определяется, законно ли обращение от данного процесса к данному файлу в указанном режиме;
• на некоторое (короткое) время устанавливается синхронизационная блокировка на vnode данного файла (содержимое описателя не должно изменяться в критические моменты операции чтения);
• выполняется собственно чтение с использованием старого или нового механизма буферизации, после чего данные копируются, чтобы стать доступными в пользовательском адресном пространстве.

Операция записи выполняется аналогичным образом, но меняет содержимое буфера буферного пула.

Системный вызов close приводит к тому, что драйвер обрывает связь с соответствующим пользовательским процессом и (в случае последнего по времени закрытия устройства) устанавливает общесистемный флаг "драйвер свободен".

Наконец, для специальных файлов поддерживается еще один "специальный" системный вызов ioctl. Это единственный системный вызов, который обеспечивается для специальных файлов и не обеспечивается для остальных разновидностей файлов. Фактически, системный вызов ioctl позволяет произвольным образом расширить интерфейс любого драйвера. Параметры ioctl включают код операции и указатель на некоторую область памяти пользовательского процесса. Всю интерпретацию кода операции и соответствующих специфических параметров проводит драйвер.

Естественно, что поскольку драйверы главным образом предназначены для управления внешними устройствами, программный код драйвера должен содержать соответствующие средства для обработки прерываний от устройства. Вызов индивидуальной программы обработки прерываний в драйвере происходит из ядра операционной системы. Подобным же образом в драйвере может быть объявлен вход "timeout", к которому обращается ядро при истечении ранее заказанного драйвером времени (такой временной контроль является необходимым при управлении не слишком интеллектуальными устройствами).

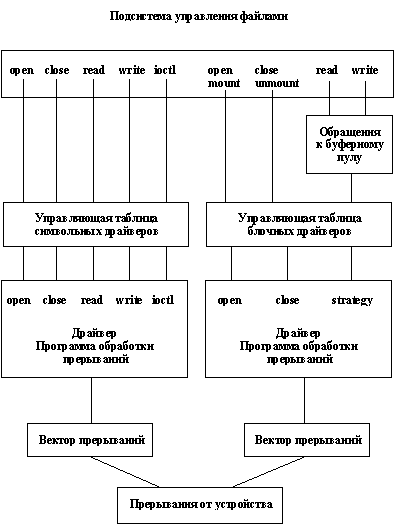

Общая схема интерфейсной организации драйверов показана на рисунке 3.5. Как показывает этот рисунок, с точки зрения интерфейсов и общесистемного управления различаются два вида драйверов - символьные и блочные. С точки зрения внутренней организации выделяется еще один вид драйверов - потоковые (stream) драйверы (мы уже упоминали о потоках в п. 2.7.1). Однако по своему внешнему интерфейсу потоковые драйверы не отличаются от символьных.

Рис. 3.5. Интерфейсы и входные точки драйверов

Блочные драйверы

Блочные драйверы предназначаются для обслуживания внешних устройств с блочной структурой (магнитных дисков, лент и т.д.) и отличаются от прочих тем, что они разрабатываются и выполняются с использованием системной буферизации. Другими словами, такие драйверы всегда работают через системный буферный пул. Как видно на рисунке 3.5, любое обращение к блочному драйверу для чтения или записи всегда проходит через предварительную обработку, которая заключается в попытке найти копию нужного блока в буферном пуле.

В случае, если копия требуемого блока не находится в буферном пуле или если по какой-либо причине требуется заменить содержимое некоторого обновленного буфера, ядро ОС UNIX обращается к процедуре strategy соответствующего блочного драйвера. Strategy обеспечивает стандартный интерфейс между ядром и драйвером. С использованием библиотечных подпрограмм, предназначенных для написания драйверов, процедура strategy может организовывать очереди обменов с устройством, например, с целью оптимизации движения магнитных головок на диске. Все обмены, выполняемые блочным драйвером, выполняются с буферной памятью. Перепись нужной информации в память соответствующего пользовательского процесса производится программами ядра, заведующими управлением буферами.

Символьные драйверы

Символьные драйверы главным образом предназначены для обслуживания устройств, обмены с которыми выполняются посимвольно, либо строками символов переменного размера. Типичным примером символьного устройства является простой принтер, принимающий один символ за один обмен.

Символьные драйверы не используют системную буферизацию. Они напрямую копируют данные из памяти пользовательского процесса при выполнении операций записи или в память пользовательского процесса при выполнении операций чтения, используя собственные буфера.

Следует отметить, что имеется возможность обеспечить символьный интерфейс для блочного устройства. В этом случае блочный драйвер использует дополнительные возможности процедуры strategy, позволяющие выполнять обмен без применения системной буферизации. Для драйвера, обладающего одновременно блочным и символьным интерфейсами, в файловой системе заводится два специальных файла, блочный и символьный. При каждом обращении драйвер получает информацию о том, в каком режиме он используется.

Потоковые драйверы

Как отмечалось в п. 2.7.1, основным назначением механизма потоков (streams) является повышение уровня модульности и гибкости драйверов со сложной внутренней логикой (более всего это относится к драйверам, реализующим развитые сетевые протоколы). Спецификой таких драйверов является то, что большая часть программного кода не зависит от особенностей аппаратного устройства. Более того, часто оказывается выгодно по-разному комбинировать части программного кода.

Все это привело к появлению потоковой архитектуры драйверов, которые представляют собой двунаправленный конвейер обрабатывающих модулей. В начале конвейера (ближе всего к пользовательскому процессу) находится заголовок потока, к которому прежде всего поступают обращения по инициативе пользователя. В конце конвейера (ближе всего к устройству) находится обычный драйвер устройства. В промежутке может располагаться произвольное число обрабатывающих модулей, каждый из которых оформляется в соответствии с обязательным потоковым интерфейсом.

Взаимодействие процессов

Каждый процесс в ОС UNIX выполняется в собственной виртуальной памяти, т.е. если не предпринимать дополнительных усилий, то даже процессы-близнецы, образованные в результате выполнения системного вызова fork(), на самом деле полностью изолированы один от другого (если не считать того, что процесс-потомок наследует от процесса-предка все открытые файлы). Тем самым, в ранних вариантах ОС UNIX поддерживались весьма слабые возможности взаимодействия процессов, даже входящих в общую иерархию порождения (т.е. имеющих общего предка).

Очень слабые средства поддерживались и для взаимной синхронизации процессов. Практически, все ограничивалось возможностью реакции на сигналы, и наиболее распространенным видом синхронизации являлась реакция процесса-предка на сигнал о завершении процесса-потомка.

По-видимому, применение такого подхода являлось реакцией на чрезмерно сложные механизмы взаимодействия и синхронизации параллельных процессов, существовавшие в исторически предшествующей UNIX ОС Multics. Напомним (см. раздел 1.1), что в ОС Multics поддерживалась сегментно-страничная организация виртуальной памяти, и в общей виртуальной памяти могло выполняться несколько параллельных процессов, которые, естественно, могли взаимодействовать через общую память. За счет возможности включения одного и того же сегмента в разную виртуальную память аналогичная возможность взаимодействий существовала и для процессов, выполняемых не в общей виртуальной памяти.

Для синхронизации таких взаимодействий процессов поддерживался общий механизм семафоров, позволяющий, в частности, организовывать взаимное исключение процессов в критических участках их выполнения (например, при взаимно-исключающем доступе к разделяемой памяти). Этот стиль параллельного программирования в принципе обеспечивает большую гибкость и эффективность, но является очень трудным для использования. Часто в программах появляются трудно обнаруживаемые и редко воспроизводимые синхронизационные ошибки; использование явной синхронизации, не связанной неразрывно с теми объектами, доступ к которым синхронизуется, делает логику программ трудно постижимой, а текст программ - трудно читаемым.

Понятно, что стиль ранних вариантов ОС UNIX стимулировал существенно более простое программирование. В наиболее простых случаях процесс-потомок образовывался только для того, чтобы асинхронно с основным процессом выполнить какое-либо простое действие (например, запись в файл). В более сложных случаях процессы, связанные иерархией родства, создавали обрабатывающие "конвейеры" с использованием техники программных каналов (pipes). Эта техника особенно часто применяется при программировании на командных языках (см. раздел 5.2).

Долгое время отцы-основатели ОС UNIX считали, что в той области, для которой предназначался UNIX (разработка программного обеспечения, подготовка и сопровождение технической документации и т.д.) этих возможностей вполне достаточно. Однако постепенное распространение системы в других областях и сравнительная простота наращивания ее возможностей привели к тому, что со временем в разных вариантах ОС UNIX в совокупности появился явно избыточный набор системных средств, предназначенных для обеспечения возможности взаимодействия и синхронизации процессов, которые не обязательно связаны отношением родства (в мире ОС UNIX эти средства обычно называют IPC от Inter-Process Communication Facilities). С появлением UNIX System V Release 4.0 (и более старшей версии 4.2) все эти средства были узаконены и вошли в фактический стандарт ОС UNIX современного образца.

Нельзя сказать, что средства IPC ОС UNIX идеальны хотя бы в каком-нибудь отношении. При разработке сложных асинхронных программных комплексов (например, систем реального времени) больше всего неудобств причиняет избыточность средств IPC. Всегда возможны несколько вариантов реализации, и очень часто невозможно найти критерии выбора. Дополнительную проблему создает тот факт, что в разных вариантах системы средства IPC реализуются по-разному, зачастую одни средства реализованы на основе использования других средств. Поэтому эффективность реализации различается, из-за чего усложняется разработка мобильных асинхронных программных комплексов.

Тем не менее, знать возможности IPC, безусловно, нужно, если относиться к ОС UNIX как к серьезной производственной операционной системе. В этом разделе мы рассмотрим основные стандартизованные возможности в основном на идейном уровне, не вдаваясь в технические детали.

Порядок рассмотрения не отражает какую-либо особую степень важности или предпочтительности конкретного средства. Мы начинаем с пакета средств IPC, которые появились в UNIX System V Release 3.0. Этот пакет включает:

• средства, обеспечивающие возможность наличия общей для процессов памяти (сегменты разделяемой памяти - shared memory segments);
• средства, обеспечивающие возможность синхронизации процессов при доступе к совместно используемым ресурсам, например, к разделяемой памяти (семафоры - semaphores);
• средства, обеспечивающие возможность посылки процессом сообщений другому произвольному процессу (очереди сообщений - message queues).

Эти механизмы объединяются в единый пакет, потому что соответствующие системные вызовы обладают близкими интерфейсами, а в их реализации используются многие общие подпрограммы. Вот основные общие свойства всех трех механизмов:

• Для каждого механизма поддерживается общесистемная таблица, элементы которой описывают всех существующих в данный момент представителей механизма (конкретные сегменты, семафоры или очереди сообщений).
• Элемент таблицы содержит некоторый числовой ключ, который является выбранным пользователем именем представителя соответствующего механизма. Другими словами, чтобы два или более процесса могли использовать некоторый механизм, они должны заранее договориться об именовании используемого представителя этого механизма и добиться того, чтобы тот же представитель не использовался другими процессами.
• Процесс, желающий начать пользоваться одним из механизмов, обращается к системе с системным вызовом из семейства "get", прямыми параметрами которого является ключ объекта и дополнительные флаги, а ответным параметром является числовой дескриптор, используемый в дальнейших системных вызовах подобно тому, как используется дескриптор файла при работе с файловой системой. Допускается использование специального значения ключа с символическим именем IPC_PRIVATE, обязывающего систему выделить новый элемент в таблице соответствующего механизма независимо от наличия или отсутствия в ней элемента, содержащего то же значение ключа. При указании других значений ключа задание флага IPC_CREAT приводит к образованию нового элемента таблицы, если в таблице отсутствует элемент с указанным значением ключа, или нахождению элемента с этим значением ключа. Комбинация флагов IPC_CREAT и IPC_EXCL приводит к выдаче диагностики об ошибочной ситуации, если в таблице уже содержится элемент с указанным значением ключа.
• Защита доступа к ранее созданным элементам таблицы каждого механизма основывается на тех же принципах, что и защита доступа к файлам.

Перейдем к более детальному изучению конкретных механизмов этого семейства.

Разделяемая память

Для работы с разделяемой памятью используются четыре системных вызова:

• shmget создает новый сегмент разделяемой памяти или находит существующий сегмент с тем же ключом;
• shmat подключает сегмент с указанным дескриптором к виртуальной памяти обращающегося процесса;
• shmdt отключает от виртуальной памяти ранее подключенный к ней сегмент с указанным виртуальным адресом начала;
• наконец, системный вызов shmctl служит для управления разнообразными параметрами, связанными с существующим сегментом.

После того, как сегмент разделяемой памяти подключен к виртуальной памяти процесса, этот процесс может обращаться к соответствующим элементам памяти с использованием обычных машинных команд чтения и записи, не прибегая к использованию дополнительных системных вызовов.

Синтаксис системного вызова shmget выглядит следующим образом:

shmid = shmget(key, size, flag);

Параметр size определяет желаемый размер сегмента в байтах. Далее работа происходит по общим правилам. Если в таблице разделяемой памяти находится элемент, содержащий заданный ключ, и права доступа не противоречат текущим характеристикам обращающегося процесса, то значением системного вызова является дескриптор существующего сегмента (и обратившийся процесс так и не узнает реального размера сегмента, хотя впоследствии его все-таки можно узнать с помощью системного вызова shmctl). В противном случае создается новый сегмент с размером не меньше установленного в системе минимального размера сегмента разделяемой памяти и не больше установленного максимального размера. Создание сегмента не означает немедленного выделения под него основной памяти. Это действие откладывается до выполнения первого системного вызова подключения сегмента к виртуальной памяти некоторого процесса. Аналогично, при выполнении последнего системного вызова отключения сегмента от виртуальной памяти соответствующая основная память освобождается.

Подключение сегмента к виртуальной памяти выполняется путем обращения к системному вызову shmat:

virtaddr = shmat(id, addr, flags);

Здесь id - это ранее полученный дескриптор сегмента, а addr - желаемый процессом виртуальный адрес, который должен соответствовать началу сегмента в виртуальной памяти. Значением системного вызова является реальный виртуальный адрес начала сегмента (его значение не обязательно совпадает со значением прямого параметра addr). Если значением addr является нуль, ядро выбирает наиболее удобный виртуальный адрес начала сегмента. Кроме того, ядро старается обеспечить (но не гарантирует) выбор такого стартового виртуального адреса сегмента, который обеспечивал бы отсутствие перекрывающихся виртуальных адресов данного разделяемого сегмента, сегмента данных и сегмента стека процесса (два последних сегмента могут расширяться).

Для отключения сегмента от виртуальной памяти используется системный вызов shmdt:

shmdt(addr);

где addr - это виртуальный адрес начала сегмента в виртуальной памяти, ранее полученный от системного вызова shmat. Естественно, система гарантирует (на основе использования таблицы сегментов процесса), что указанный виртуальный адрес действительно является адресом начала (разделяемого) сегмента в виртуальной памяти данного процесса.

Системный вызов shmctl:

shmctl(id, cmd, shsstatbuf);

содержит прямой параметр cmd, идентифицирующий требуемое конкретное действие, и предназначен для выполнения различных функций. Видимо, наиболее важной является функция уничтожения сегмента разделяемой памяти. Уничтожение сегмента производится следующим образом. Если к моменту выполнения системного вызова ни один процесс не подключил сегмент к своей виртуальной памяти, то основная память, занимаемая сегментом, освобождается, а соответствующий элемент таблицы разделяемых сегментов объявляется свободным. В противном случае в элементе таблицы сегментов выставляется флаг, запрещающий выполнение системного вызова shmget по отношению к этому сегменту, но процессам, успевшим получить дескриптор сегмента, по-прежнему разрешается подключать сегмент к своей виртуальной памяти. При выполнении последнего системного вызова отключения сегмента от виртуальной памяти операция уничтожения сегмента завершается.
