1. Основные функции программ для модемов

Набор выполняемых связными программами функций чрезвычайно широк и может значительно отличаться в каждом конкретном случае. Основными функциями программ для модемов являются:

^ конфигурирование связного порта и режимов его взаимодействия с внутренней шиной компьютера (для внутренних модемов);

> конфигурирование модема, то есть установка протокола передачи, формата данных, команд и других параметров;

> управление модемом в процессе установления соединения и при передаче данных, вывод ответов модема и информации о состоянии соединения;

> передача файлов между взаимодействующими компьютерами;

> диалоговый текстовый обмен между пользователями компьютеров (Chat-режим);

> доступ к информационным службам, базам данных;

> выход в Internet;

> удаленный доступ к локальной сети предприятия;

> эмуляция режима Host — компьютера (главной ЭВМ) для ряда удаленных терминалов;

> эмуляция режима терминала удаленного Host-компьютера;

> сохранение принимаемой и передаваемой информации;

> регистрация событий, происходящих в течение сеанса связи;

> автоматизация часто повторяющихся последовательностей действий;

> передача факсимильной информации между компьютерами или компью тером и факсимильным аппаратом;

> организация хранения вспомогательной информации, такой как телефон ные номера, данные о конфигурации модема и др.

Связные программы обеспечивают интерфейс пользователя с модемом, позволяют управлять конфигурацией модема и выполнением ими основных своих функций.

Кроме перечисленных основных функций, иногда возможна реализация протоколов сжатия данных и исправления ошибок.

Специфическими особенностями программ передачи факсимильной информации являются:

> передача данных по расписанию многочисленным адресатам;

^ прием и передача факсимильной информации в фоновом режиме;

> преобразование ряда графических форматов данных в стандартные для факсимильных аппаратов;

> возможность просмотра факсимильной информации.

13.2. Типовые команды связных программ

В большинстве связных программ (в основном для операционных систем типа DOS) для управления их режимами работы наряду с меню используются так называемые Alt-команды. Можно сказать, что сформировался некий стандарт де-факто на такие команды. Однако в конкретной реализации коммуникационной программы возможны некоторые отличия. Рассмотрим типовые Alt-команды на примере программы Procomm Plus.

13.2.1. Команды управления соединением

До соединения:

<Alt>—<D> выход в телефонный справочник и набор номера.

В процессе соединения:

<Alt>—<B> передача разрыва;

<Alt>-<C> очистка экрана;

<Alt>—<G> сохранение информации, выведенной на экран;

<Alt>—<L> включение/отключение принтера;

<Alt>—<T> вывод времени соединения;

<Alt> — <М> использование клавиш макроопределений;

<Alt>—<Fl> включение/выключение записи в файл регистрации соеди нения;

<Alt>- <F2> задание паузы записи в файл регистрации соединения;

<Alt>- <F5> запуск Script-файла;

<Alt> —<F6> повторный вывод сохраненного содержимого экрана;

<Alt> — <Е> переключение режима дуплекс/полудуплекс;

<Alt>—<0> включение режима диалога (Chat—режима);

<Alt>—<Q> включение Host-режима;

<Alt> — <J> инициализация модема;

<Alt>—<Y> автоматический ответ на вызов;

<Alt>—<U> сброс терминала;

<Alt> -<R> режим записи;

<Alt> — <К> переход в меню команд программы защиты от ошибок прото кола Kermit;

<Alt> — <N> пауза экрана;

<Alt> — <F3> переключение режимов "возврат каретки/ возврат каретки с переводом строки" (CR/CRLF).

После соединения:

<Alt> — <Н> отключение от линии;

<Alt>-<X> выход из программы.

13.2.2. Команды установки конфигурации

<Alt>—<S> конфигурирование модема;

<Alt>—<P> конфигурирование портов;

<Alt> <W> таблица преобразования;

<Alt> - <F8> распределение функций клавиш клавиатуры.

13.2.3. Команды дополнительных функций

<Alt> — <А> вызов текстового редактора;

<Alt>—<F> выход в каталог файлов;

<Alt>—<!> вывод информации о программе;

<Alt>—<V> просмотр файла;

<Alt>—<F7> смена каталога;

<Alt>—<=> использование буфера временного хранения (Clipboard);

<Ctrl>—<\> режим монитора;

<Ctrl > — < ]> изменение состояния;

<Ctrl> — < — > изменение строк;

<'> выход в меню программы.

13.3. Конфигурирование порта

13.3.1. Установка номера порта

Большинство программ позволяют использовать последовательные порты СОМ 1—COM4. Однако программы, ориентированные на компьютеры IBM PS/2, могут использовать СОМ1—СОМ8. Номер порта, устанавливаемый в программе, должен соответствовать реально используемому модемом порту. Рис. 13.1 иллюстрирует меню операционной системы Windows'95, в котором производится установка номера порта.

13.3.2. Скорость передачи

Скорость передачи данных по последовательному порту задается одним из значений: 75, 110, 300, 1200, 2400, 4800, 9600, 19600, 38400, 57600, 115200 Бод. Выбор скорости зависит от типа модема, его максимальной скорости и типа микросхемы UART, используемой в контроллерах последовательного порта модема и компьютера.

Если вы не являетесь счастливым обладателем UART 16550A и не используете программные ускорители типа FOSSIL-драйверов, то скорость передачи порта не может быть выше 19200 Бод.

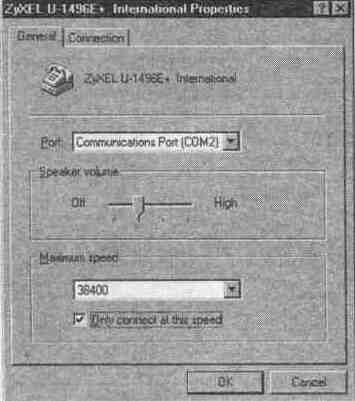

Рис. 13.1. Установка свойств модема в Windows'95

При использовании модема, поддерживающего протоколы сжатия (V.42bis, MNP5), рекомендуется устанавливать скорость порта несколько большей, чем максимально возможная скорость передачи информации модемом. Например, если модем поддерживает протокол V.34 (28800 бит/с), то необходимо установить скорость порта 38400, 57600, или 115200 Бод.

Часто для более устойчивой работы приложений требуется, чтобы скорость передачи по используемому порту была постоянной и не изменялась в течение сеанса связи, даже несмотря на изменение скорости передачи модемом в канале. Это условие, в частности, относится к программам, использующим в своей работе Fossil-драйверы. Такая "залочка" (lock — замок, запирать) порта, как правило, достигается подачей команды АТ&В1 или явным заданием скорости порта в программе. В Windows'95, характеризующейся общим "отчуждением железа" от пользователя, фиксация скорости порта осуществляется установкой флажка "Only connect at this speed" в поле "Maximum speed" меню General (Control Panel\Modems\General) (рис. 13.1).

13.3.3. Формат передачи

Формат передаваемых через порт асинхронных знаков задается следующими параметрами:

> числом бит данных (7 или 8);

> числом стоповых бит (1, 1.5 или 2);

> типом проверки (на четность — Even, на нечетность — Odd, без проверки — None, проверочный бит всегда равен "1" — Mark, проверочный бит всегда равен "О" — Space).

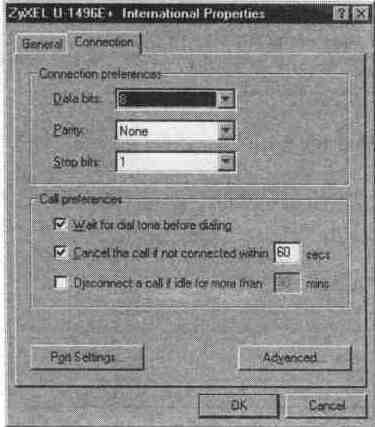

Рис. 13.2. Установка формата асинхронного символа в Windows'95

Наиболее широко используется формат символа, включающий в себя 8 бит данных и 1 столовый бит без использования проверки (8N1). Значения соответствующих параметров для данного формата в Windows'95 показаны на рис. 13.2.

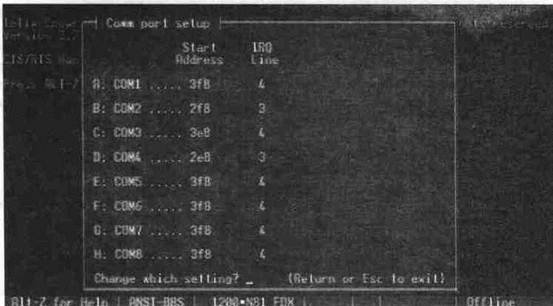

Рис. 13.3. Установка адреса порта и номера прерывания в терминальной программе Telix

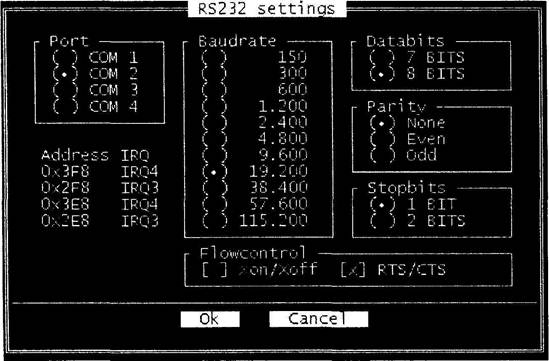

Рис. 13.4. Установка параметров порта в программе Term95 (NC 5.0)

13.3.4. Адрес порта и номер прерывания

При конфигурировании встроенных модемов задаются адрес порта ввода-вывода и номер линии прерывания. На рис. 13.3 и 13.4 иллюстрируется выполнение этой операции для DOS с помощью программ Telix и Term95 (терминальной программы, включенной в состав оболочки Norton Commander 5.0).

13.4. Использование FOSSIL-драйверов

FOSSIL-драйверы используются для расширения функций BIOS, обслуживающих асинхронный последовательный порт (FOSSIL — аббревиатура названий нескольких коммуникационных программ Fido/Opus/SEAdog Standard Layer). Дополнительно эти драйверы поддерживают ряд функций для работы с клавиатурой, видеоадаптером и системным таймером.

Применение FOSSIL-драйверов позволяет увеличить скорость обмена по последовательному порту до 38400 Бод, в то время как функции BIOS обеспечивают максимальную скорость передачи только 9600 Бод.

Работа FOSSIL-драйверов основана на перехвате прерываний от портов. Драйверы содержат два внутренних буфера (приемника и передатчика), организованных в виде очереди FIFO. В буфер передатчика записываются данные, передаваемые компьютером модему. Драйвер самостоятельно определяет, когда свободен регистр данных СОМ-порта, и записывает в него очередной символ данных. При этом переданный символ удаляется из буфера, и осуществляется передача следующего символа. В буфер приемника драйвер записывает данные, поступающие в компьютер через СОМ-порт. Затем содержимое этого буфера может быть считано прикладной программой при помощи специальной функции драйвера.

Существуют специальные FOSSIL-драйверы, обеспечивающие программную эмуляцию протоколов исправления ошибок. Наиболее распространенными FOSSIL-драйверами являются XOO.SYS (ХОО.СОМ) и BNU.EXE (BNU.COM). В качестве примера рассмотрим установку этих драйверов.

Для запуска драйвера из стартового файла CONFIG.SYS, в нем необходимо записать строку:

device = XOO.SYS Е 2 Т=1024 R=2048,

где Е — отключение заставки, 2 — номер СОМ-порта, Т=1024 — размер буфера для передачи, R=2048 — размер приемного буфера.

При запуске драйвера из командной строки DOS с теми же параметрами необходимо набрать следующую команду:

ХОО.ЕХЕ Е 2 Т=1024 R=2048 Драйвер BNU.EXE запускают из командной строки следующим образом:

BNU.EXE /T:1024 /R:2048 /М-,

где /Т=1024 — размер буфера для передачи, /R=2048 — размер приемного буфера, /М— — отключение заставки.

Рассматриваемые драйверы допускают фиксацию скорости порта, что оказывается полезным при использовании модемов с аппаратным сжатием передаваемых данных. При фиксации порта в команды запуска FOSSIL-драйверов добавятся следующие параметры (порт COM2, скорость фиксации 9200 Бод):

> при запуске драйвера ХОО в CONFIG.SYS:

device = XOO.SYS Е 2 Т=1024 R=2048 В,2,19200 > при запуске драйвера ХОО из командной строки DOS:

ХОО.ЕХЕ Е 2 Т=1024 R=1024 В,2,19200 > при запуске драйвера BNU:

BNU.EXE /R-.1024 /Т:2048 /М- /L1:19200,8N1

Для большинства модемов V.22bis (2400 Бод) с аппаратными протоколами MNP и V.42bis рекомендуется установить скорость порта 9600 Бод, для модемов V.32 (9600 Бод) - 19200 бод, а для модемов V.32bis (14400 Бод) - 19200 и выше. Максимальная скорость в этом случае зависит уже от параметров СОМ-порта.

13.5. Конфигурирование модема

Установки параметров и управление работой модема осуществляется с помощью АТ-команд. Для удобства пользователя современные коммуникационные программы используют заранее подготовленные данные о конфигурации и АТ-командах большого числа известных модемов. Если модем не входит в их число, то приходится выбирать наиболее близкий по характеристикам из списка либо самостоятельно создать строку инициализации, автоответа, отбоя и т.п., пользуясь документацией на модем.

13.5.1. Строка инициализации

Строка инициализации (init string) задает исходный режим работы модема и состоит из ряда АТ-команд. В общем случае таких строк может быть несколько — для различных режимов соединения. Например, одна — для соединения без использования протоколов сжатия данных и исправления ошибок, другая — с использованием таких протоколов. Часто строку инициализации можно сократить, записав необходимые установки в память модема, например, командой AT&W1.

Пример строки инициализации в меню Modem Settings программы Term 95 приведен на рис. 13.5.

В операционной системе Windows'95 строка инициализации в явном виде практически никогда не задается. При инициализации модема, обслуживаемого Windows'95, посылаются команды, соответствующие установкам параметров модема.

Таблица 13.1. Протокол соединения модема

Опытный пользователь может добавить свои АТ-команды в строке ввода "Extra settings" меню "Advanced Connection Settings" (рис. 13.6). В этом случае установленные пользователем команды будут посланы модему в последнюю очередь непосредственно перед набором номера и установлением соединения.

В табл. 13.1 приведен протокол (неудачного) соединения для конфигурации модема, соответствующей установкам параметров на рис. 13.1, 13.2, и 13.6. При установленном флажке "Record a log file" протокол записывается в файл ..\Windows\ModemLog.txt (рис. 13.6).

В табл. 13.1 можно выделить несколько разделов. Первый раздел содержит основные данные о модеме и параметрах порта. Второй — протокол инициализации модема. Инициализация происходит путем передачи модему нескольких наборов АТ-команд и получения от него ответов. Последними посылаются команды, набранные пользователем в строке "Extra settings" меню "Advanced Connection Settings" (в табл. 13.1 выделено жирным курсивом). После этого начинается набор номера. Протокол набора номера записывается в разделе 3. Протокол соединения одиночного вызова завершается разделом статистики (раздел 4).

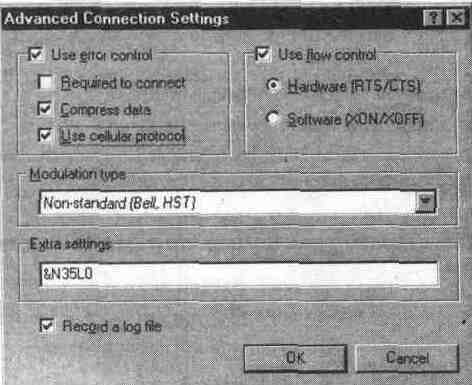

Рис. 13.6. Задание "строки инициализации" в свойствах соединения Windows'95

13.5.2. Префикс и окончание строки набора

Префикс строки набора (dial prefix) обычно содержит команду подключения к линии (ATD) и выбора типа набора — импульсный (Р) или тональный (Т). При необходимости в префикс строки набора вводят команду задания паузы или ожидания второго ответа станции ("," или W соответственно) при внешнем или междугороднем соединении.

Окончание строки набора (dial suffix) обычно представляет собой знак "Возврат каретки", завершающий последнюю АТ-команду ("М, то есть <Ctrl>-<M>) (см. рис. 13.5).

13.5.3. Строки автоответа и отбоя

Строка автоответа (answer string) представляет собой АТ-команду ATSO=1'M. Строка отбоя (hang-up string) выглядит примерно следующим образом:

——+++-—-АТН(ГМ (см. рис. 13.5). Здесь знаки "——•" задают необходимую паузу в передаче, но не менее 1 с, необходимую для переключения модема в командный режим.

13.6. Установки для факсимильной связи

Кроме перечисленных выше параметров, программы передачи факсимильных сообщений используют ряд специфических установок. К ним относятся:

> параметры управления передачей;

> параметры преобразования факсимильной информации;

> параметры приема факсов;

> параметры открывающей страницы;

> параметры аппаратных средств системы.

Для известной программы BitFax Professional Lite вариант возможных групп параметров представлен на рис. 13.7.

13.6.1. Параметры управления передачей факсов

Параметры управления передачей факсов включают в себя (рис. 13.8):

> включение/выключение передачи открывающей страницы;

> стирание/сохранение QFX-файлов после их передачи;

> основной/фоновый режим передачи;

> число повторных наборов номера;

> интервал между повторными наборами номера и ряд других.

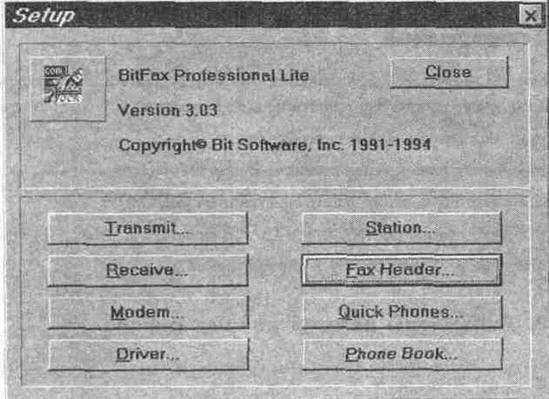

Рис. 13.7. Установки типичной факсимильной программы

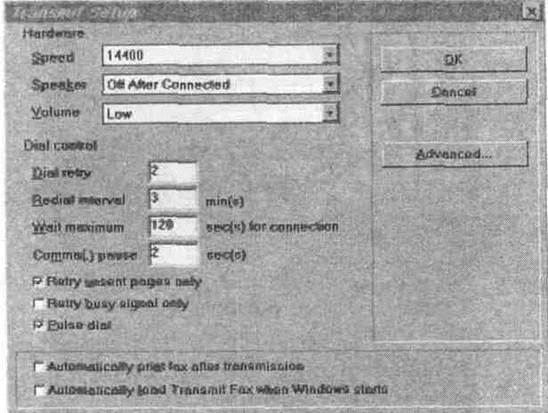

Рис. 13.8. Основные параметры передачи BitFax Professional Lite

13.6.2. Параметры преобразования факсимильной информации

Параметры преобразования факсимильной информации включают в себя:

> включение/выключение центровки на странице;

> установка разрешающей способности;

> включение/выключение полностраничной передачи;

> установка числа строк текста на странице (60—70);

> установка интервала табуляции (6—'10 знаков) > установка отступов сверху и снизу страницы.

13.6.3. Параметры режима приема факсов

Для задания режима приема факсов устанавливаются следующие параметры (рис. 13.9):

> идентификация приема факсов;

> основной/фоновый режим приема факсов;

> имя каталога для сохранения принимаемых факсимильных сообщений;

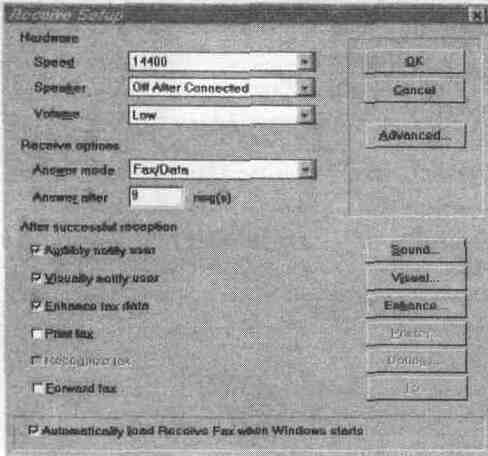

Рис. 3.9. Параметры режима приемов факса

> режим ответа модема: Fax, Fax/Data или ручной;

^ число входящих звонков для ответа факс-модема и ряд ругих (рис. 13.9).

/

13.6.4. Параметры открывающей страницы

Для создания программой открывающей страницы (Cover Page) требуется ввести информацию о пользователе:

> наименование организации;

> координаты пользователя (факс и телефон);

> фамилия и имя;

> имя графического файла, содержащего рисунок, включаемый в открывающую страницу.

13.6.5. Параметры аппаратных средств

Установка параметров аппаратных средств требуется, как правило, для программ, предназначенных для работы в операционных системах без графического интерфейса пользователя. В этом случае нужно задать:

> тип монитора;

> режим адаптера монитора;

> тип принтера;

> порт печатающего устройства.

13.7. Конфигурирование окружения коммуникационных программ

Для того, чтобы коммуникационная программа могла работать с файлами, необходима определенная установка параметров окружения:

>  имена файлов и пути (имена каталогов) для сохранения различных данных, регистрационной и вспомогательной информации;

> названия и пути внешних редакторов текста и (или) изображения;

> названия и пути внешних программ просмотра текстовых и графических файлов;

>  палитры и другие детали оформления пользовательского интерфейса.

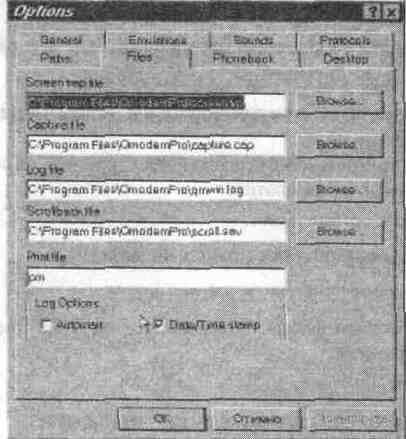

Рис. 13.10. Параметры окружения программы Qmodem Pro for Windows'95

Набор и количество конфигурационных параметров меняется в зависимости от конкретного приложения. В качестве примера на рис. 13.10 приведено меню "Options" программы Qmodem Pro for Windows'95.

13.8. Использование Script-команд

Scri pt-командыи Script-файлы являются чрезвычайно удобным средством автоматизации часто повторяемых задач. Они представляют собой последовательность команд,написанных на специально созданных для этих целей Scri pt-языках (script languages) и оформленных в виде макрокоманд или файлов. В состав таких Script-языков входит ряд операторов, позволяющие выполнять основные функции связных программ, такие как набор номера, ввод пароля, ответы на запрос удаленного абонента, пауза и т.п. Современные Script-языки имеют различный уровень сложности, начиная от простого списка возможных команд до развитых алгоритмических языков. В программах со сложными Script-языками обычно имеется функция создания Script-команд путем запоминания выполняемой пользователем последовательности действий.

Наиболее известными Script-языками являются SALT (Quick Link II Fax), SALT II (WinTelix), Aspect (Procomm Plus), SLIQ (QmodemPro for Windows'95) и др. В качестве простого примера использоватгя Script-команд рассмотрим применение свободно распространяемой утилиты Dial-Up Scripting Tool, предназначенной для автоматизации сетевых соединений (Dial-Up ) в среде Widows'95.

Сначала требуется создать Script-файл — текстовый файл, содержащий последовательность команд. Основными командами последовательности являются следующие:

ргос <пате> — определяет начало Script-процедуры. Все Script-файлы должны иметь главную процедуру (ргос main). Последовательность команд начинает выполняться в главной процедуре и заканчивается в ее конце.

endproc — обозначает окончание Script-процедуры. После выполнения этой команды из главной процедуры средствами Dial-Up Networking будет запущен протокол РРР или SLIP.

delay <n seconds> — задает паузу длительностью п секунд между текущей и следующей командами.
