3.2 Поток требований СМО

Будем рассматривать множество TCP SYN пакетов, поступающих к серверу, в качестве входящего потока заявок. Покажем, что в определённых условиях этот поток можно считать пуассоновским.

Интенсивность этого потока может зависеть от времени, если рассматривать его в течение достаточно больших промежутков времени. Например, в течение суток в дневное время его интенсивность может быть больше, чем ночью. Тем не менее, при уменьшении продолжительности рассматриваемого промежутка интенсивность поступающих TCP SYN заявок стабилизируется и может рассматриваться как некоторая постоянная величина. Для различных сетей продолжительность такого промежутка может быть разной (как правило, от нескольких минут до нескольких часов) и может быть установлена экспериментально.

В этом случае вероятность поступления k требований в интервале времени (0, t) равна вероятности поступления k требований в любом другом интервале той же длительности (a, a + t) в пределах заданного промежутка. Таким образом, рассматриваемый поток обладает свойством стационарности.

Далее будем считать, что пользователи обращаются к ресурсам сервера независимо друг от друга. Если при одном обращении пользователя к серверу устанавливается одно TCP соединение, то поток требований обладает свойством отсутствия последствия (в соответствии с определением этого свойства [16]). Однако некоторые приложения прикладного уровня взаимодействуют друг с другом посредством параллельно установленных TCP соединений. Покажем, что и в этом случае входящий поток обладает указанным свойством.

Рассмотрим влияние процесса обращения браузера к web-странице на поток TCP SYN пакетов, поступающих к серверу. Как правило, большинство возвращаемых сервером страниц содержат гиперссылки на другие ресурсы, такие как изображения, элементы ActiveX, flash-анимации и другие элементы, выводимые на html странице в окне браузера. В соответствии со спецификацией протокола HTTP [17], для получения каждого из ресурсов браузер должен сделать отдельный запрос к web серверу, и, следовательно, установить TCP-соединение. Если web-страница содержит i элементов, требующих немедленной загрузки, то при выполнении N обращений количество TCP соединений будет равно (i+1)N. В этом случае можно рассматривать в качестве одного требования отправление (i+1) SYN пакетов. Очевидно, что каждое обращение к web-странице можно рассматривать как одну заявку, и интенсивность потока таких требований будет в (i+1) раз меньше. В предлагаемой далее модели возможно введение дополнительного коэффициента для учёта объёдинения таких взаимосвязанных SYN пакетов в одну заявку. Объединенные заявки являются независимыми, т.к. пользователи обращаются к ресурсам сервера независимо друг от друга. Из этого следует, что входящий поток требований обладает свойством отсутствия последствия.

Покажем, что поток требований является ординарным. Рассмотрим сервер с одним сетевым интерфейсом. По такому подключению одновременно не могут прийти сразу несколько IP пакетов, т.к. в блоке данных протоколов канального уровня (Ethernet, DSL-соединение, модемное подключение и др.) может быть максимум один IP пакет [18]. Соответственно, существует некоторый малый промежуток времени, в течение которого может поступить не более одной заявки. Следовательно, для сервера с одним сетевым интерфейсом входной поток TCP SYN пакетов является ординарным.

Таким образом, поток заявок, содержащих TCP SYN пакеты, поступающие на сервер с одним сетевым интерфейсом, обладает свойствами стационарности, ординарности и отсутствия последствия, и в соответствии с определением, такой поток является пуассоновским.

3.3 Сервер TCP соединения как СМО

Как было показано в п.3.2, поток поступающих на сервер TCP SYN пакетов в заданных условиях является пуассоновским. Это значит, что его можно рассматривать как поток требований, поступающих в СМО. Однако для построения модели удобнее в качестве множества заявок рассматривать эквивалентный ему поток. В нормальном режиме работы в ответ на каждый полученный TCP SYN пакет сервер должен отправить TCP SYN+ACK пакет[10]. Из того, что существует взаимнооднозначное соответствие между входящими и исходящими пакетами следует эквивалентность потоков. Далее в качестве требований СМО будем рассматривать отправляемые сервером SYN+ACK пакеты. Множеством обслуживающих приборов будем считать ресурсы сервера, предназначенные для хранения параметров TCP соединений. В такой интерпретации обслуживание требования – это резервирование соответствующих ресурсов либо до успешного установления TCP соединения (получения ACK пакета, который должен быть получен в соответствии с [10]), либо до истечения отведенного на сервере таймаута.

Для такой модели признаком TCP SYN атаки является резкое увеличение количества заявок в СМО. Находясь под воздействием атаки, сервер выделяет соответствующие ресурсы, которые остаются занятыми в течение отведенного таймаута. Для современных операционных систем и сетевых технологий времени таймаута (от десятков секунд до нескольких минут [12]) достаточно чтобы занять все доступные ресурсы сервера, предназначенные для хранения параметров TCP соединений. Для рассматриваемой нами модели это означает резкое увеличение занятых обслуживающих приборов.

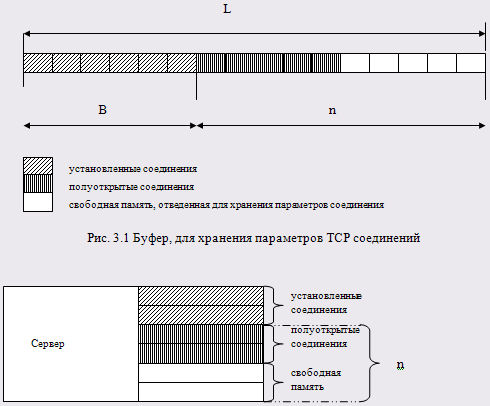

Рассмотрим более детально ресурсы сервера, выступающие в качестве обслуживающих приборов. Параметры TCP соединений хранятся в соответствующем буфере [18], который можно представить в виде массива размерности L, элементы которого хранят параметры TCP соединений. Их можно разделить на три типа: содержащие параметры установленных соединений, полуоткрытых соединений и свободные. Пусть B – количество открытых в данный момент TCP соединений. Тогда n = L - B – количество элементов второго и третьего типов, совокупность которых мы будем рассматривать в качестве множества обслуживающих приборов СМО. При этом занятые обслуживанием требований приборы – это элементы второго типа. На рис. 3.1 изображен описанный массив, а на рис. 3.2 показано представление ресурсов сервера в качестве множества обслуживающих приборов.

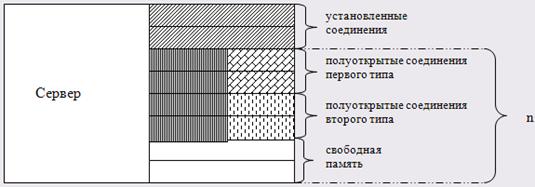

Рис. 3.2 Сервер TCP соединения как СМО

В зависимости от соотношения интенсивности входящего потока требований  и размерности массива L можно рассматривать два типа СМО. Если интенсивность входящего потока заявок значительно меньше возможностей сервера, что справедливо для большинства современных систем, то целесообразно рассматривать СМО с бесконечным числом обслуживающих приборов. В противном случае можно рассматривать СМО с отказами. Ввиду того, что на практике в нормальном режиме работы возможности сервера со значительным запасом покрывают входящие требования, то рассмотрение системы с отказами является неактуальным. В дальнейшем будем рассматривать систему первого типа.

3.4 СМО с бесконечным количеством обслуживающих приборов

Как уже было показано, для описания модели взаимодействия клиентов и сервера TCP соединения в нормальном режиме работы целесообразно рассматривать СМО с бесконечным числом обслуживающих приборов. Обозначим отношение интенсивности входящего потока требований  к среднему времени обслуживания заявки  коэффициентом . Т.к. поток требований является пуассоновским, то вероятность того, что в системе находится ровно k требований, определяется как

(3.3)

Подставив это значение в соотношение (3.2), описывающее среднее число приборов, занятых обслуживанием (общее число полуоткрытых соединений) получим:

(3.4)

Соответственно,

(3.5)

Из соотношений (3.4) и (3.5) для СМО с бесконечным числом обслуживающих приборов имеем [16]:

(3.6)

Предложенная модель описывает работу сервера в нормальном режиме и позволяет учитывать такие параметры, как интенсивность обращений к серверу и среднее время обслуживания заявки. Однако такая СМО недостаточно полно описывает работу сервера, т.к. не учитывает возможность потери пакетов при передаче в современных сетях.

Для усовершенствования предложенной модели целесообразно разделить рассматриваемую СМО на две системы, обслуживающие заявки на нормальное установление соединения (когда все пакеты доставлены) и полуоткрытые соединения, удаляемые по таймауту. Для разделения исходного потока требований на множества заявок для каждой из систем необходимо ввести критерий, позволяющий определить принадлежность заявок к вышеописанным типам. Для этого в дальнейшем будет использован тот факт, что в большинстве случаев время прохождения IP пакета между произвольными хостами в Internet не превосходит некоторого порогового значения [19]. Определение этого порога рассмотрено в п.4.1.

3.5 Модель, учитывающая потерю пакетов в сети

Как было отмечено выше, предложенная ранее модель требует усреднения среднего времени обслуживания по всем требованиям, что не в полной мере учитывает особенности процесса установления TCP соединений. Для устранения этого недостатка разделим описанную в п.3.3 СМО на две системы: СМО1 и СМО2. Будем считать, что первая система описывает обслуживание заявок, для которых полуоткрытые соединения будут успешно установлены после получения сервером ACK пакетов, а вторая – требования, для которых соединения не будут установлены и после истечения отведенного таймаута будут удалены.

Как будет показано в п.4.1, в большинстве случаев время обмена парой пакетов между произвольными хостами не превосходит порог . При условии того, что на клиенте корректно реализован протокол TCP, появление полуоткрытых соединений, которые не установленных в течение промежутка времени длительностью  объясняется потерей либо SYN+ACK, либо ACK пакета. Поэтому к требованиям второго типа будем относить заявки, для которых TCP соединение находится в полуоткрытом состоянии дольше чем . Обозначим через s и l – количества соединений первого и второго типов соответственно. Такое представление сервера изображено на рис.3.4

Рис 3.4. Сервер TCP соединения, как СМО

Определим соотношения, описывающие состояние такой системы. Аналогично (3.6) определим среднее количество полуоткрытых соединений:

 . (3.7)

Как следует из соотношения (3.7), среднее число полуоткрытых соединений является случайной величиной, равной сумме двух случайных величин, имеющих пуассоновский закон распределения. Первая из них описывает среднее количество полуоткрытых соединений, которые не представляют собой угрозу с точки зрения TCP SYN атаки. Вторая составляющая представляет собой полуоткрытые соединения, которые не будут установлены и через заданный промежуток времени (определяемый таймаутом) будут удалены, до этого занимая ресурсы сервера. Как отмечалось выше, увеличение количества таких соединений является признаком TCP SYN атаки. Поэтому в основу методики целесообразно положить СМО, учитывающую только требования второго типа.

Далее будем рассматривать в качестве заявки не все SYN+ACK пакеты, для которых сервер ожидает ответный ACK пакет, а только те, для которых время ожидания превышает пороговое значение , описанное в п.3.5. Очевидно, что при нормальной работе (отсутствии TCP SYN атаки) для каждой такой заявки был потерян либо SYN+ACK, либо ACK пакет. Интенсивность поступления таких заявок определяется следующим соотношением:

(3.8)

где:

 – интенсивность поступающих на вход сетевой карты сервера TCP SYN пакетов

 – вероятность появления полуоткрытого соединения, которое не будет установлено

Параметр  зависит от качества работы сети, которое характеризуется вероятностью потери пакета в сети (). Методика определения фактического значения этой вероятности описана в [20]. Найдем зависимость  от . Пусть событие A заключается в том, что был потерян SYN+ACK пакет, а событие B представляет собой потерю ACK пакета. Вероятность события A равна вероятности потери пакета в сети:

(3.9)

Т.к. событие B может наступить только тогда, когда не наступило событие A (ACK пакет может быть отправлен только после получения SYN+ACK пакета[10]), то его вероятность равна:

(3.10)

Рассмотрим событие C, заключающееся в появление полуоткрытого соединения второго типа. Оно равно сумме событий A и B. Отсюда с учетом (3.9) и (3.10) получим:

 (3.11)

Из соотношений (3.8) и (3.11) найдем интенсивность потока требований второго типа:

(3.12)

В современных ОС таких как Windows и Linux, ядро отсылает несколько копий SYN+ACK пакетов до тех пор, пока не будет получен ACK

пакет. Обозначим количество таких копий параметром . Тогда интересующее нас событие заключается в том, что ни для одной из копий SYN + ACK пакета не дойдет ответный ACK пакет, и соотношение (3.12) принимает следующий вид:

(3.13)

Т.к. интенсивность потока требований второго типа пропорциональна интенсивности первоначального потока, то он так же является пуассоновским.

Среднее число таких заявок, находящихся на обслуживании в СМО, определяется вторым слагаемым формулы(3.7):

(3.14)

где: – таймаут отведенный на сервере на установление TCP соединения

 – вероятность потери пакета в сети

 – количество копий SYN + ACK пакетов отправляемых ОС

Как было показано в п.3.4, СВ характеризующая среднее количество занятых приборов в СМО рассматриваемого нами типа пуассоновский закон распределения. В нашем случае параметр этого распределения равен l. Известно, что для пуассоновского распределения математическое ожидание и дисперсия равны параметру распределения [21] и в нашем случае так же равны l.

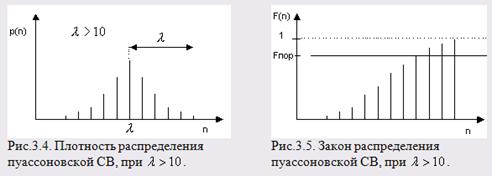

На рисунках 3.4 и 3.5 приведены графики плотности распределения и закона распределения случайной величины, распределенной по пуассоновскому закону, с параметром .

Для определения наличия или отсутствия TCP SYN атаки нам понадобится значение функции распределения, которое, как известно, определяется следующим образом:

(3.15)

При использовании данной модели, признаком TCP SYN атаки является превышение значения функции распределения от текущего количества полуоткрытых соединений некоторого порогового значения Fпор (рис. 3.5), которое будет соответствовать вероятности верного обнаружения TCP SYN атаки (вероятности ошибки первого рода).

Достоинствами предлагаемой методики являются возможность своевременного (раннего) обнаружения атаки, ее способность адаптироваться к реальным параметрам сети. При значительном увеличении интенсивности обращений к серверу со стороны легальных пользователей количество потерянных пакетов увеличится пропорционально вероятности потери пакета в сети. Т.к. для современных сетей эта величина имеет небольшое значение, то эффективность обнаружения снизится незначительно. Недостатком является то, что неисправности сетевого оборудования, в результате которых увеличивается вероятность потери пакета в сети, будут интерпретированы как TCP SYN атака.

Для того, чтобы иметь возможность эффективно обнаруживать атаку на практике, необходимы средства, позволяющие определять значения исходных параметров модели для конкретного сервера и сети, к которой он подключен. Возможные методики сбора таких данных предлагаются ниже.

4. МЕТОДИКИ СБОРА ДАННЫХ

Для эффективного использования предложенной выше методики на практике необходимо иметь возможность определить фактические значения исходных параметров модели для системы находящейся в нормальном состоянии (при условии отсутствия атаки). Как было показано выше, такими параметрами являются: интенсивность потока заявок (TCP пакетов с установленным SYN флагом), вероятность потери пакетов в сети, к которой подключен сервер и среднее время обслуживания заявки (успешного установления TCP соединения). В этом разделе приведены возможные подходы к решению этой задачи. Более подробно этот материал изложен в [22].

4.1 Определение времени прохождения IP пакета по сети Internet

Значение порогового значения  времени прохождения пакетов между двумя хостами в сети работающей в нормальном режиме можно определить двумя способами. Первый способ – это, накопив довольно большую статистику, найти максимальное значение. Более сложный подход основан на проверке гипотезы о законе распределения СВ, описывающей время прохождения пакетов.

В обоих случаях нам необходима большая статистика времени прохождения пакетов, наиболее полно представляющая генеральную совокупность. Для ее получения была использована утилита ping.

Известно, что эта утилита предназначена для проверки качества соединения с удаленным компьютером. Утилита ping работает поверх протокола ICMP (Internet Control Message Protocol). Для проверки соединения с удаленным хостом утилита ping посылает ему ICMP-request, в ответ на который, удаленный хост должен ответить сообщением ICMP-reply.

Утилита ping позволяет получить статистику для заданного хоста. Среди прочих данных этой статистики можно определить время прохождения каждой пары пакетов с сообщениями ICMP-request и ICMP-reply между двумя хостами. Именно этот параметр нас и интересует – время за которое два удаленных хоста обмениваются парой пакетов (в нашем случае это TCP SYN+ACK и TCP ACK пакеты).

Для накопления ping статистики были использованы различные удаленные хосты, физически расположенные в разных странах и на разных континентах. Исходя из этого, можно утверждать, что полученные результаты достаточно обобщены.

Полученные результаты приведены на рисунках 4.1 – 4.3.

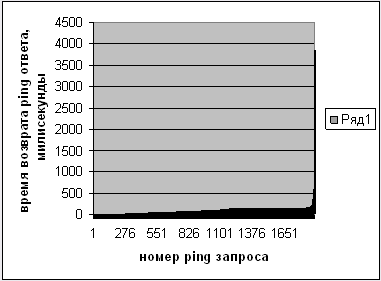

Рис. 4.1. Время возврата пакетов ICMP-reply

На рис. 4.1 и 4.2 приведена упорядоченная по возрастанию статистика времени возврата ICMP-reply. На рис. 4.2 статистика приведена без учета трех пакетов, время возврата которых в 40 раз превышает время возврата большинства пакетов. Рис. 4.2 приведен здесь для представления результатов в более крупном масштабе.

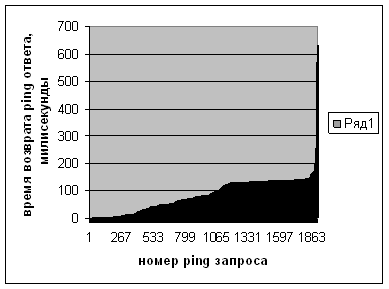

Рис. 4.2. Время возврата пакетов ICMP-reply

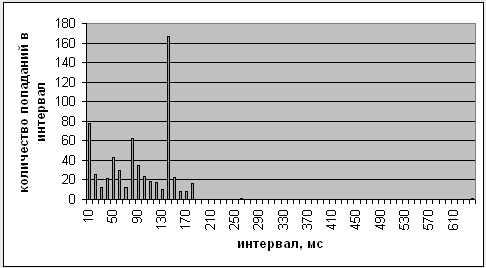

Рис. 4.3 Эмпирическое распределение времени возврата ICMP ответа.

На рис. 4.3 изображено эмпирическое распределение времени возврата ICMP ответов. По оси абсцисс отложены временные интервалы, полученные разбиением всего диапазона значений с шагом 10 мс. По оси ординат отложено количество значений, попавших в интервал.

Глядя на рис. 4.3, можно выдвинуть гипотезу о том, что распределение интересующей нас СВ представляет композицию нескольких распределений с различными параметрами. Определение этих законов и их параметров является перспективой развития полученной методики.

На данном этапе для определения порогового значения воспользуемся более простым методом. Проанализировав полученные эмпирические данные можно убедиться в том, что более чем в 98% случаев время прохождения пары пакетов от одного хоста к другому и обратно через сеть Internet не превышает 200 мс.

4.2 Определение вероятности потери пакетов

Для определения вероятности  потери пакетов в сети, так же можно воспользоваться утилитой ping, описанной в предыдущем разделе. Ее значение равно отношению количества пакетов с истекшим таймаутом ожидания к общему количеству отправленных ICMP запросов.

При анализе экспериментальных данных, полученных в предыдущем разделе было получено следующее значение:

Список пингуемых хостов был получен путем обработки html страницы, сгенерированной proxy сервером. Эта страница представляет собой месячный отчет о доступе автора в internet. В связи с этим ответы на ICMP запросы отправленные на некоторые хосты получены не были. Это объясняется тем, что эти хосты могут находится за межсетевым экраном, фильтрующим пакеты протокола ICMP. Поэтому при определении количества потерянных пакетов учитывались только те хосты, от которых приходил хоть один ICMP ответ.

4.3 Определение интенсивности входящего потока требований

В качестве предложений для определения этого параметра можно выделить:

·  Анализ логов какого либо сниффера. Например Ethereal, tcpdump, IDS Snort, работающей в режиме сниффера.

·  Написание собственного ПО

Соответствующее ПО разработано моим коллегой [22].

В этом разделе приведены возможные подходы к определению фактических значений исходных параметров рассмотренной выше модели для защищаемой системы находящейся в нормальном состоянии (при условии отсутствия атаки). Как отмечалось выше, такими параметрами являются интенсивность потока заявок (TCP пакетов с установленным SYN флагом), вероятность потери пакетов в сети, к которой подключен сервер и среднее время обслуживания заявки (успешного установления TCP соединения). Имея фактические значения этих параметров с помощью соотношений приведенных в разделе 3 можно определить допустимое пороговое значение для количества "просроченных" полуоткрытых соединений, которое будет использовано ниже.

Одним из важных этапов исследований является программная реализация предлагаемой методики противодействия TCP SYN атаке, особенности которой рассмотрены ниже.

5. ПРОГРАММНАЯ РЕАЛИЗАЦИЯ

Было принято решение реализовать предложенную методику обнаружения TCP SYN атаки в качестве модуля расширения функциональности (plug-in) для системы обнаружения вторжений IDS Snort. В качестве достоинств Snort, которые определили этот выбор можно отметить легко расширяемую архитектуру, открытость исходного кода. Так же стоит упомянуть, что эта система способна работать на большом количестве аппаратных платформ и ОС.
