Курсовая работа: Автомобильные эксплуатационные материалы

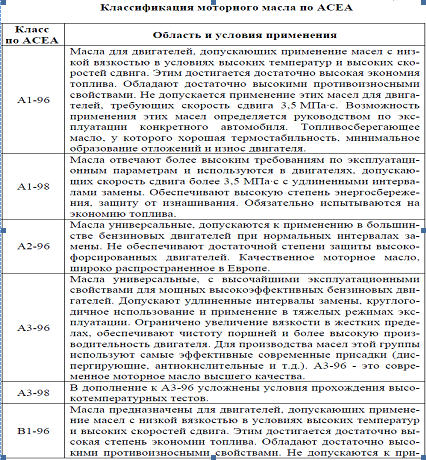

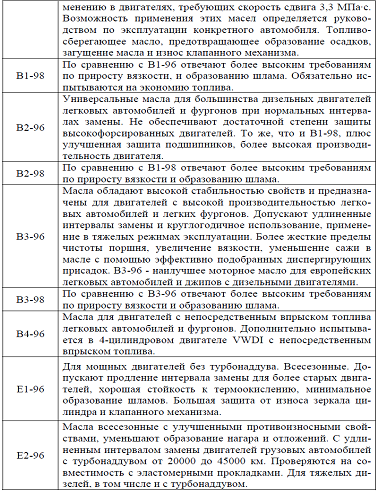

А - для бензиновых двигателей;

В - для дизельных двигателей легковых автомобилей;

Е - для дизельных двигателей грузовых автомобилей.

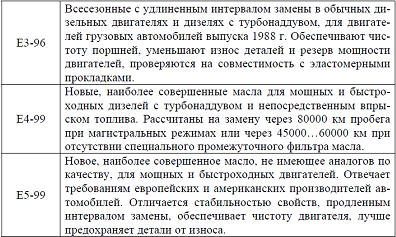

Ассортимент моторных масел для автомобильных двигателей, выпускаемых в России:

Ассортимент моторных масел для карбюраторных двигателей. В настоящее время нефтеперерабатывающая промышленность поставляет следующие масла для автомобильных карбюраторных двигателей: М-8А, М6Бг, М-8Г1, М6з/10Гх и М-12Г1 по ГОСТ 10541-78, а также М-8ГИ, М-10ГИ и М-12ГИ по ТУ 38-101-48-75.

Масло М-8А. Всесезонное, смесь дистиллятного и остаточного масла, в которую добавляются присадки ВНШИ НП-360 и АзНИИ-ЦИАТИМ-1.

Масло М-8Б1. Всесезонное, смесь дистиллятных и остаточных компонентов фенольной селективной очистки с присадками ИХП-101, КБ-3, ПМС-2ИИА и депрессатор АзНИИ.

Масло М-8В1. Всесезонное, является смесью дистиллятного базового масла требуемой вязкости с комплексом присадок, обеспечивающих срок замены после 10 тыс. км пробега автомобиля.

Масла М-8Г1 - зимнее, М-63/ЮГ1 -всесезонное, М-12Г} - зимнее. Готовят смешиванием дистиллятного и остаточного (не меньше 20%) высокоиндексных масел селективной очистки из сернистых нефтей и стабилизированного сочетания присадок ДФ-11, АСК, ПАСя (кальциевая) ВНИИ НП-360 и С-57, обеспечивающих маслу высокие эксплуатационные свойства.

Масло М-бА(АС-б). Дистиллятное с присадками ВНИИНП-360 и АзНИИ-ЦИАТИМ-1.

Масла М-8ГИ - зимнее, М-10ГИ - всесезонное, МГ-12ГИ - летнее. Получают так же, как и масла М-8Г1, М-63/ЮГ1 и М-12Г1 смешиванием дистиллятного и остаточного высокоиндексных масел селективной очистки из сернистых нефтей с добавлением импортных присадок.

Помимо вышепоименованных масел промышленность выпускает всесезонное северное масло АСЗп-10 по ТУ 38-101-267-72, представляющее собой маловязкие нефтяные фракции селективной очистки, загущенные вязкостной присадкой КП-20 и имеющие, кроме того, присадки СБ-3, ДФ-11, ПМАД, ПМС-200А.

Ассортимент моторных масел для дизельных двигателей. Масла для дизельных двигателей работают в условиях более высоких удельных нагрузок на детали узлов трения и тепловых режимах, чем в карбюраторных двигателях. В силу этого дизельные масла должны быть более вязкими и обладать более высокими противозадирными, противоокислительными, противокоррозионными и моющими свойствами, что достигается введением соответствующих присадок. Как правило, дизельные масла готовятся на базе смешивания дистиллятных и остаточных (авиационных) масел или являются остаточными маслами.

Нефтеперерабатывающая промышленность поставляет для автомобильных дизельных двигателей моторные масла следующих марок: М-8В2, М10В2> М-8Г2, М-10Г2, М8Г2К и М-10Г2к по ГОСТ 8581-78*. Масл а М-8В2 - зимнее, М-10В2 - летнее. Готовят на основе дистиллятного и остаточного компонентов из сернистых нефтей с композицией присадок ВНИИ НП-360, ПМС, АФК и ПМС-200А. Масла М-8Г2 - зимнее, М-ИГ2 - летнее. Готовят на базе масел селективной очистки из сернистых нефтей с композицией присадок ВНИИ НП-360, ПМС, ДФ-11, АзНШ-ЦИАТИМ-1 (или АФК) и ПМС-200А. Масла М-8Г2К - зимнее, М-10Г2К - летнее. Для двигателей автомобилей КамАЗ, на что указывает буква "к". Приготовлены на основе смешивания дистиллятного и остаточного компонентов селективной очистки с эффективной композицией присадок МАСК, ПМСя, ДФ-11. В масло М-8Г2к введена также вязкостная присадка ПМАД. Масло МТ-16 п. Остаточное сернокислотной и селективной очистки с присадками МНИ ИП-2к и ПМС-200А. Для понижения температуры застывания допускается добавление 1% АзНИИ-ЦИАТИМ-1. Масло предназначено для смазки транспортных дизельных двигателей типа В-2, Д-12 и других, а также зубчатых зацеплений агрегатов трансмиссий.

Универсальное масло. К универсальному маслу относится долгоработающее всесезонное масло М-бз/10В (ДВ АСЗ п-10) по ТУ 38-101-155-76, основные показатели которого приведены в табл. 9. Оно может применяться всесезонно как в карбюраторных, так и в дизельных двигателях без наддува и пригодно для пуска холодного двигателя при температуре от -20 до -70°С. В состав универсального (долгоработающего) масла введена композиция присадок: 9,5% полиизобутилена (КП-10), 1% полиметилкрилата; 3+0,5% ПМСя, 0,5% АСК, 2,2 ДФ-11, 1,5% СВ и 0,003% ПМС-2СЮА, общее количество которых может превышать 10%. Результаты испытаний универсального масла показали, что уровень его кинематической вязкости через 15 тыс. км пробега автомобиля при 100°С снижается примерно на 10%, сохраняется щелочность, кислотность возрастает до 2,5...3 мг КОН/г, загрязнение твердыми продуктами окисления и изнашивания (механические примеси) составляет 0,2...0,4%, а общее количество осадка в 5 раз меньше, чем в обычных маслах. Срок службы универсального масла составляет 15...20 тыс. км пробега.. Применение универсального масла в карбюраторных и дизельных двигателях, несмотря на его более высокую стоимость, позволяет получить экономию средств за счет сокращения времени на техническое обслуживание, уменьшения расхода масла и других факторов не менее чем на 25...30%.

Масла для обкатки - двигателей. Двигатели после их изготовления и ремонта подвергают обкатке с целью приработки трущихся поверхностей деталей. От качества проведенной обкатки зависит приработка поверхностей трения деталей, а следовательно надежность и долговечность работы двигателей в процессе эксплуатации. Исследованиями и практическим опытом установлено, что надлежащего качества обкатки получить не удается при применении стандартных масел, рекомендуемых заводами для соответствующих марок автомобильных двигателей. Поэтому промышленность выпускает специальное моторное масло для . обкатки двигателей марки ОМ-2, которое приготавливают на базе зимнего дизельного масла (ДС-8) с введением композиции присадок, состоящей из 3% дипоксида, 2% ЦИАТИМ-339 и 1% ПМС. Это масло обладает высокими приработочными, антизадирными, моющими и аитиокислительными свойствами.

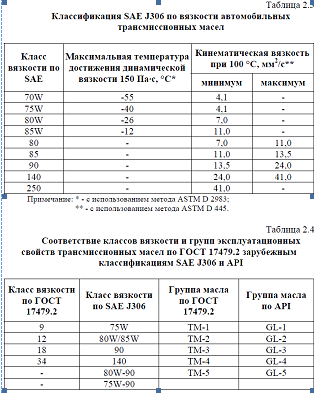

1.4 Дайте классификацию трансмиссионных масел по действующим в РФ стандартам, а также приведите их классификацию по SAE и API. Укажите ассортимент трансмиссионных масел выпускаемых в России

Система классификации и обозначений трансмиссионных масел российского производства регламентирована ГОСТ 17479.2 «Масла трансмиссионные. Классификация и обозначение». Требования к значениям отдельных показателей для незагущенных трансмиссионных масел содержатся в ГОСТ 23652 «Масла трансмиссионные. Технические условия». Для загущенных масел они определены рядом технических условий предприятий и отраслевых стандартов.

Согласно ГОСТ 17479.2, обозначение трансмиссионного масла состоит из групп знаков, первая из которых «ТМ» определяет вид смазочного материала (трансмиссионное масло). Цифра, следующая за обозначением вида, характеризует группу эксплуатационных свойств (возможные направления использования масла). Последующая цифра указывает на принадлежность масла к определенному классу вязкости. Наряду с этим могут использоваться дополнительные знаки, характеризующие отличительные особенности нефтепродукта. Для этого применяются строчные буквы, например «рк» для рабоче-консервационных масел, «з» - для масел, содержащих вязкостную (загущающую) присадку.

Пример обозначения трансмиссионного масла:

ТМ-5-12 (рк), где ТМ - трансмиссионное масло, 5 – эксплуатационная группа (универсальное масло с противозадирными присадками высокой эффективности, в том числе для гипоидных передач), 12 - класс вязкости. Дополнительный знак «рк» свидетельствуют о том, что оно может использоваться в качестве рабоче-консервационного.

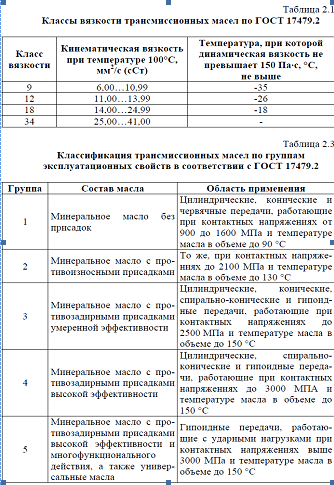

Для масел российского производства установлено 4 класса вязкости (табл. 2.1). Для каждого класса вязкости нормированы пределы кинематической вязкости при температуре 100 °С и, кроме того, для классов вязкости 9, 12 и 18 - значения отрицательных температур, при которых обеспечивается удовлетворительный режим смазывания деталей. В качестве такого критерия выбрано значение динамической вязкости, не превышающей 150 Па·с (150000 сП).

В зависимости от назначения и свойств (возможных областей применения) трансмиссионные масла разделены на 5 групп (табл. 2.2). Там же приведены основные сведения по составу масла каждой группы. Наибольшее распространение за рубежом получили классификация трансмиссионных масел SAE J306 (ред. июля 1998 г.) по вязкости (табл. 2.3), а также классификация трансмиссионных масел API (США) по уровню эксплуатационных свойств. Ориентировочное соответствие классов вязкости и групп эксплуатационных свойств, предусмотренных ГОСТ 17479.2, классификациями SAE J-306 и API:

Ассортимент трансмиссионных масел выпускаемых в России:

Трансмиссионные масла класса вязкости 9.

Моторно-трансмиссионное масло МТ-8п (ТУ 38.101277-85) - масло селективной очистки из восточных сернистых нефтей, содержит композицию противоизносных, антикоррозионных, антиокислительных и моющих присадок, депрессатор температуры застывания и антипенную добавку. Масло применяют как трансмиссионное в планетарных передачах гусеничных машин, а также в системе гидроуправления некоторых специальных машин.

Трансмиссионное Масло ТСзп-8 (ТУ 38.1011280-89) - маловязкое, низкозастывающее, загущенное стойкой против деструкции вязкостной присадкой, содержит также противозадирную, противоизносную, антиокислительную и антипенную присадки. Это трансмиссионное масло предназначено для смазывания агрегатов трансмиссий, имеющих планетарные редукторы коробок передач, и некоторых систем гидроуправления мобильных транспортных средств.

Трансмиссионное Масло ТСз-9гип (ТУ 38.1011238-89) - смесь высоковязкого и маловязкого низкозастывающего нефтяных масел, загущенная вязкостной полимерной присадкой, стойкой против деструкции. В состав этого трансмиссионного масла входят противозадирная, антиокислительная, антикоррозионная, депрессорная и антипенная присадки. Масло работоспособно в широком интервале температур от -50 до +120 °С в различных автомобильных трансмиссиях, включая и гипоидные передачи.

Трансмиссионное Масло ТСп-10 (ГОСТ 23652-79) вырабатывают из малосернистых нефтей, при этом используют высоковязкий остаточный деасфальтированный компонент и маловязкий дистиллятный компонент с низкой температурой застывания. Кроме противозадирной присадки, масло содержит депрессорную присадку. Это трансмиссионное масло применяют всесезонно в Северных районах и как зимнее в средних климатических зонах для смазывания прямозубых, спирально-конических и червячных передач, работающих при контактных напряжениях до 1500-2000 МПа и температурах масла в объеме до 100-110 °С.

Трансмиссионные масла класса вязкости 18

Эти вязкие трансмиссионные масла по объемам производства и потребления наиболее широко представлены в ассортименте трансмиссионных смазочных материалов. В основном, они представляют собой минеральные масла остаточного происхождения с композицией присадок.Область применения трансмиссионных масел класса вязкости 18 охватывает все грузовые и легковые автомобили, тракторы, дорожно-строительные машины и другие виды мобильной техники, а также некоторые виды тяжелых редукторов промышленного оборудования. Эти масла, в основном, объединены ГОСТ 23652-79.

Трансмиссионное Масло ТЭп-15 (ГОСТ 23652-79) вырабатывают на базе ароматизированных остаточных продуктов и дистиллятных масел. Функциональные свойства масла улучшены благодаря введению противоизносной и депрессорной присадок. Применяют в качестве всесезонного трансмиссионного масла для тракторов и других сельскохозяйственных машин в районах с умеренным климатом. Рабочий температурный диапазон масла -20...+100 °С.

Трансмиссионное Масло ТСп-15К (ГОСТ 23652-79) - трансмиссионное масло, единое для коробки передач и главной передачи (двухступенчатый редуктор с цилиндрическими и спирально-коническими зубчатыми колесами) автомобилей КАМАЗ и других грузовых автомобилей. Представляет собой остаточное масло с небольшой добавкой дистиллятного и композицией присадок, улучшающих противозадирные, противоизносные, низкотемпературные и антипенные свойства. Работоспособно длительно при температурах -20...+130 °С.

Трансмиссионное Масло ТАп-15В (ГОСТ 23652-79) - смесь высоковязкого ароматизированного продукта с дистиллятным маслом и композицией присадок, улучшающих противозадирные и низкотемпературные свойства. Применяют в трансмиссиях грузовых автомобилей и для смазывания прямозубых, спирально-конических и червячных передач, в которых контактные напряжения достигают 2000 МПа, а температура масла в объеме 130 °С. В средней климатической зоне используют всесезонно при температуре до -25 °С.

Трансмиссионное Масло ТСп-14гип (ГОСТ 23652-79) вырабатывают с композицией противозадирной, моющей и антипенной присадок. Предназначено для смазывания гипоидных передач грузовых автомобилей (в основном, семейства ГАЗ) и специальных машин в качестве всесезонного для умеренной климатической зоны. Диапазон рабочих температур масла -25...+130 °С.

Трансмиссионное Масло ТАД-17и ( ГОСТ 23652-79) - универсальное минеральное. Содержит многофункциональную серу-фосфорсодержащую, депрессорную и антипенную присадки. Работоспособно до -25 °С; верхний предел длительной работоспособности 130-140 °С. Предназначено для смазывания всех типов передач, в том числе гипоидных, автомобилей и другой мобильной техники.

Многие НПЗ и российские фирмы помимо масел, выпускаемых по ГОСТам и общеотраслевым техническим условиям, вырабатывают трансмиссионные масла под своей торговой маркой по собственным техническим условиям. Разработка ТУ предприятия-изготовителя связана с тем, что масло не по всем показателям отвечает требованиям ГОСТов на масла аналогичного назначения. Однако изготовление трансмиссионного масла по ТУ возможно лишь в том случае, если на него в установленном порядке оформлен допуск к производству и применению.

1.5 Дайте классификацию пластичных смазок по действующим в РФ стандартам, а также приведите их классификацию по SAE и API. Прведите ассортимент пластичных смазок выпускаемых в России

Смазки классифицируют по консистенции, составу и областям применения.

По консистенции смазки разделяют на полужидкие, пластичные и твердые. Пластичные и полужидкие смазки представляют собой коллоидные системы, состоящие из дисперсионной среды, дисперсной фазы, а также присадок и добавок. Твердые смазки и отвердения являются суспензиями, дисперсионной средой которых служит смола или другое связующее вещество и растворитель, а загустителем - дисульфид молибдена, графит, технический углерод и т.п. После отвердения (испарения растворителя) твердые смазки представляют собой золи, обладающие всеми свойствами твердых тел и характеризующиеся низким коэффициентом сухого трения.

По составу смазки разделяют на четыре группы.

1. Мыльные смазки, для получения которых в качестве загустителя применяют соли высших карбоновых кислот (мыла). В зависимости от катиона мыла их разделяют на литиевые, натриевые, калиевые, кальциевые, бариевые, алюминиевые, цинковые, свинцовые и др. В зависимости от аниона мыла смазки одного и того же катиона разделяют на обычные и комплексные. Комплексные смазки работоспособны в более широком интервале температур, чем обычные. Среди комплексных смазок наиболее распространены кальциевые, литиевые, бариевые, алюминиевые и натриевые. Кальциевые смазки, в свою очередь, разделяют на безводные, гидратированные и комплексные. В отдельную группу выделяют смазки на смешанных мылах, в которых в качестве загустителя используют смесь мыл (литиево-кальциевые, натриево-кальциевые и др. Первым указан катион мыла, доля которого в загустителе большая). Мыльные смазки в зависимости от применяемого для их получения жирового сырья называют условно синтетическими (анион мыла - радикал синтетических жирных кислот) или жировыми (анион мыла - радикал природных жирных кислот), например, синтетические или жировые соли.

2. Неорганические смазки, для получения которых в качестве загустителя используют термостабильные с хорошо развитой удельной поверхностью высокодисперсные неорганические вещества. К ним относят силикагелевые, бентонитовые, графитные, асбестовые и другие смазки.

3. Органические смазки, для получения которых используют термостабильные, высокодисперсные органические вещества. К ним относят полимерные, пигментные, полимочевинные, сажевые и другие смазки.

4. Углеводородные смазки, для получения которых в качестве загустителей используют высокоплавкие углеводороды (петролатум, церезин, парафин, озокерит, различные природные и синтетические воски). В зависимости от типа их дисперсионной среды различают смазки на нефтяных и синтетических маслах.

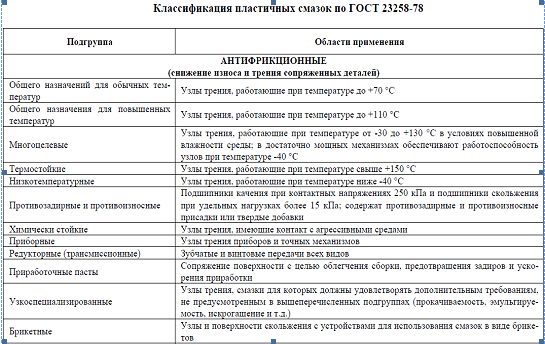

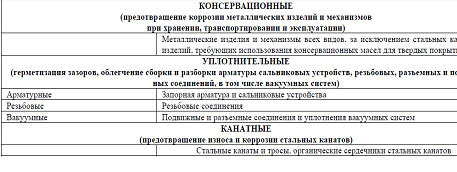

По области применения в соответствии с ГОСТ 23258-78 смазки разделяют на антифрикционные, консервационные, уплотнительные, канатные

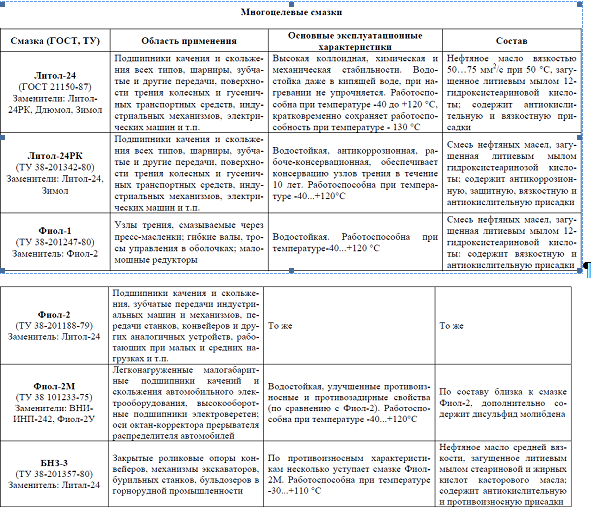

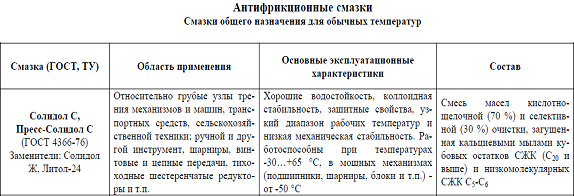

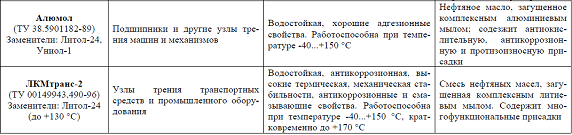

Небольшая часть ассортимента выпускаемых пластичных смазок в России:

1.6 Дайте классификацию, требования и ассортимент отечественных и зарубежных автомобильных красок и области их применения, технологии окраски автомобилей. Приведите ассортимент выпускаемых красок

1.6.1 Классификация обозначений лакокрасочных материалов

Лакокрасочные материалы делят на основные и вспомогательные (ГОСТ 9825-73). К основным относят грунты, шпатлевки, лаки и краски. К вспомогательным - жидкости для подготовки поверхности к окраске и для ухода за лакокрасочными покрытиями. Лакокрасочные материалы обозначаются пятью группами знаков. Первая группа знаков определяет вид лакокрасочного материала и обозначается полным словом, например, «грунтовка», «шпатлевка», «эмаль», «лак».

Вторая группа знаков определяет основную смолу, входящую в состав пленкообразующего вещества, и обозначается двумя буквами: ГФ - глифтали, ПФ - пентафтали, ФЛ - фенольные, МЛ - меламинные, ЭП - эпоксидные, ВЛ - поливинилацетатные, АС - сополимеры полиакриловых смол, НЦ - нитроцеллюлоза, МА - масла растительные и др.

Третья группа знаков определяет ту группу, к которой отнесен лакокрасочный материал по его преимущественному назначению: 0 - грунтовки и лаки полуфабрикатные, 00 - шпатлевки, 1- атмосферостойкий, 2 - стойкий внутри помещения, 5 - специальный (для кожи, резины и т.д.), 7 - стойкий к различным средам, 8 - термостойкий, 9 - электроизоляционный. Между второй и третьей группами знаков ставится тире.

Четвертая группа знаков определяет порядковый номер, присвоенный данному лакокрасочному материалу, и обозначается одной, двумя или тремя цифрами.

Пятая группа знаков относится в основном к эмалям и определяет их цвет. Обозначается полностью словами («белая», «голубая», а при наличии оттенков «голубая-1», «голубая-2» и т.д.).

Если цвету эмали присвоен номер, то в пятой группе знаков указывается сначала номер цвета, а затем пишется цвет полностью словами, при этом между четвертой и пятой группами знаков ставится тире. В соответствии с изложенным из обозначения «эмаль МЛ-12-38 голубая» вытекает, что у данной эмали основная пленкообразующая смола меламинная (МЛ); эмаль атмосферостойкая (1), ее порядковый номер второй (2), а цвет голубой (38). По обозначению «Лак ГФ-95» можно установить, что данный лак глифталевый (ГФ), электроизоляционный (9) и имеет пятый порядковый номер (5). Лакокрасочные покрытия классифицируют по материалу покрытия, внешнему виду поверхности покрытия (класс покрытия) и по условиям эксплуатации (группа покрытия) (ГОСТ 9.032-74). Материал покрытия обозначается в соответствии с указанными выше группами знаков. По внешнему виду поверхности лакокрасочные покрытия подразделяются на четыре класса. Первый класс характеризуется ровной однотонной поверхностью, без дефектов, видимых невооруженным глазом. По первому классу окрашивают кузова легковых автомобилей, и в этом случае лакокрасочное покрытие состоит из грунта, местной и общей шпатлевки и 3…6 слоев краски. Поверхность покрытия тщательно полируют.

Второй класс допускает на поверхности отдельные малозаметные дефекты: соринки, штрихи, след зачистки и т.п. По второму классу окрашивают кузова автобусов, кабины, оперение и капоты грузовых автомобилей, тракторов, строительных и дорожных машин. Покрытия второго класса обычно включают грунт, местную шпатлевку и 2…4 слоя краски.

Третий класс допускает неровности, связанные с состоянием окрашиваемой поверхности до ее окраски.

Четвертый класс допускает видимые дефекты, не влияющие на защитные свойства покрытия. По третьему и четвертому классу окрашивают рамы, оси, колеса, грузовые платформы, рабочие органы и другие части машин, нуждающиеся лишь в противокоррозионной защите. Покрытия третьего и четвертого класса обычно состоят из грунта и 1…2 слоев краски. В некоторых случаях покрытия четвертого класса состоят из одного слоя краски.

По условиям эксплуатации (устойчивости) лакокрасочные покрытия разделяются на восемь групп: устойчивые внутри помещения (П); атмосферостойкие (А), к которым относятся покрытия для автомобилей, тракторов, строительных и дорожных машин; химически стойкие (X, ХК, ХЩ); водостойкие в пресной(В) и морской воде (ВМ); термостойкие (Т); маслостойкие (М); бензостойкие (Б) и электроизоляционные (Э).

По степени блеска лакокрасочные покрытия подразделяются на глянцевые, полуглянцевые и матовые. Степень блеска характеризуется материалом покрытия.

1.6.2 Требования к лакокрасочным покрытиям

В соответствии с назначением лакокрасочные материалы и покрытия из них должны отвечать следующим основным требованиям:

- прочно удерживаться на поверхности;

- обладать необходимой механической прочностью, твердостью и эластичностью;

- обладать стойкостью против воздействия влаги, нефтепродуктов, отработавших газов и солнечных лучей;

- быть водо- и газонепроницаемыми;

- сохранять свои свойства при положительных температурах летом и отрицательных температурах зимой (обладать температурной стойкостью);

- быть нейтральными, не вызывать коррозии окрашенных поверхностей;

- быстро высыхать после нанесения на поверхность и не требовать для этого сложных сушильных устройств;

- обеспечивать необходимый цвет окрашиваемой поверхности при минимальных толщине и количестве наносимых слоев, т.е. обладать хорошей укрывистостью;

- поверхность лакокрасочного покрытия должна быть устойчивой к современным методам и средствам мойки и очистки;

- обладать устойчивостью к воздействию таких факторов как ультрафиолетовые лучи, выхлопные газы и другие агрессивные продукты;

- быть недорогостоящими, долговечными и позволять производить частичное или полное восстановление недорогими и доступными способами. Ни один из современных материалов полностью не отвечает указанным требованиям. По этой и ряду других причин в большинстве случаев покрытия делаются многослойными, в которых каждый из слоев или группа из них полностью отвечает только одному или нескольким требованиям. Для улучшения внешнего вида автомобиля в настоящее время все чаще используют лако-красочные покрытия с эффектами «металлика» и перламутра, сверкающие и блестящие покрытия, а также двухтоновые покрытия. Общее число и качество таких узкофункциональных слоев подбирается так, чтобы покрытие в целом отвечало в необходимой степени совокупности всех требований.

1.6.3 Ассортимент автомобильных красок и область применения

Лакокрасочные материалы служат для создания на окрашиваемой поверхности прочного слоя из лаков и красок, предотвращая образование коррозии на кузовах автомобилей (изготавливаемых чаще всего из листовой стали) и деталях кузова, подвергающихся сильному воздействию окружающей среды, таким, например, как погодные условия, дорожная грязь, вода, загрязненный воздух, механическое истирание и др., а также для декоративной отделки.
