Ультразвуковые детекторы являются разновидностью приборов для поиска мест утечек. К сожалению, они очень дороги.

Комплект для измерения давления топлива — основной диагностический инструмент при исследовании гидравлической части устройств впрыска топливоподачи всех типов. С его помощью можно проверить работоспособность топливного насоса, фильтра, регулятора давления, дозатора топлива и др.

Поступающие в продажу комплекты различаются главным образом набором адаптеров, служащих для подключения к топливным системам автомобилей разных производителей. Выпускаются универсальные и специализированные комплекты, отличающиеся по цене. При выборе комплекта следует иметь в виду, что абсолютно универсальных наборов адаптеров не существует.

При покупке обращайте внимание на качество изготовления быстросъемных коннекторов, на наличие запорных золотниковых клапанов, позволяющих осуществлять подсоединение манометра к магистралям под давлением без пролива топлива. Большое значение имеет длина гибкого шланга манометра. Иногда приходится производить замеры давления, развиваемого насосом, на ходу. Для этого манометр закрепляют на ветровом стекле или размещают в салоне.

Тестер электромагнитных форсунок представляет собой электронное устройство, имитирующее сигнал управления форсунками различной длительности и частоты. Он позволяет проверить работоспособность электромагнитного клапана форсунки на разных режимах работы. Работоспособность определяется по звуку срабатывания электромагнита при подаче на него управляющего сигнала от тестера.

Если использовать тестер совместно с комплектом для измерения давления, можно получить информацию об относительной пропускной способности форсунок. Она определяется по разнице величины падения давления в топливной рейке при равном количестве циклов впрыска каждой форсунки.

Лампы-пробники цепи форсунки и отличие от тестера применяются не для проверки самих форсунок, а для экспресс-диагностики электрической цепи управления форсунками. С их помощью быстро и наглядно можно определить, поступают ли на форсунку управляющие импульсы от ЭСУД.

При проведении теста лампа с соответствующим разъемом вставляется в кабельную часть разъема форсунки. В режиме прокрутки двигателя стартером, когда частота вращения коленчатого вала двигателя невысока, наличие управляющих импульсов контролируется по вспышкам лампы. Такой тест имеет смысл выполнять, когда машина не заводится.

Лампы не так просты, как это может показаться. Их сопротивление подобрано соответствующим сопротивлению соленоидного клапана форсунок. Этим гарантируется полная идентичность электрических процессов в цепи управления штатным условиям. Универсальный комплект включает несколько типов ламп-пробников с разными характеристиками и разъемами. Он идеально подходит для диагностов, работающих по вызову.

Мультиметр с полным основанием можно назвать настольным прибором диагноста. Благодаря своей универсальности он можно применяться практически на любом этапе исследования. Очень часто его используют в качестве самостоятельного инструмента. Иногда — совместно со сканером или мотор-тестером. Мультиметр позволяет проконтролировать параметры бортовой сети, проверить предположения об обрывах или замыканиях в проводке, в простой форме проверить работоспособность датчиков и исполнительных механизмов, в том числе перед их установкой на автомобиль. Прибор можно использовать для измерений в режиме движения.

Необходимо подчеркнуть, что для целей диагностики следует использовать специализированные автомобильные мультиметры. Они имеют ряд отличий от аналогичных универсальных приборов. Прежде всего, это наличие специфических режимов: измерения частоты вращения коленчатого вала, длительности, частоты и скважности следования импульсов (например, длительности впрыска топлива), измерение величины углового интервала накопления энергии катушкой зажигания.

В моделях с расширенным набором функций используются специальные датчики, могут в широком диапазоне значений измерять температуру, разрежение и давление жидкостей и газов, постоянные и переменные токи большой величины, например, ток стартера в момент пуска двигателя. Автомобильные мультиметры последнего поколения обладают еще одной очень полезной функцией — они способны запоминать случайно возникающие, кратковременные (длительностью от 1 мс) колебания измеряемых электрических сигналов, т. е. фиксировать сбои, вызванные различными причинами.

Имитатор сигналов исправных датчиков в диагностическом процессе выполняет двойную функцию. Во-первых, он повышает вероятность принятия правильного решения при указании других диагностических средств, например сканера, на неисправность какого-либо датчика системы управления. В этом случае, подключив вместо «подозреваемого» имитатор и анализируя реакцию системы управления, можно легко вынести окончательный приговор. Во-вторых, имитатор можно использовать для оказания на систему управления каких-либо испытательных воздействий. Это часто требуется для того, чтобы понять алгоритм работы системы, взаимосвязь ее элементов. Например, с помощью этого прибора можно легко смоделировать режим прогрева двигателя. Измеряя длительность впрыска топлива, можно понять, как она зависит от температуры двигателя.

Приборы, имеющие наибольшее число функций и, соответственно, более дорогие, имитируют плавно изменяемые по уровню характеристики датчиков сопротивления, напряжения, частоты и двухуровневый сигнал датчика кислорода. Они имеют автономное питание и снабжены жидкокристаллическим дисплеем. Более дешевые версии не имеют дисплея, регулировка уровня сигналов у них ступенчатая и, как правило, в меньшем диапазоне.

Тестер-разрядник — средство экспресс-диагностики систем зажигания всех типов и конструкций. Он позволяет быстро установить, насколько эффективно система накапливает и отдает энергию. Проверка искровым разрядником носит комплексный характер, результат интерпретируется на уровне «работает — не работает». В случае неисправности для поиска причины (провод — распределитель — катушка — электронный модуль) необходимы дополнительные диагностические средства.

Тестер-разрядники выпускаются на два уровня напряжения: К) и 25 кВ. Первые — для контактных систем зажигания, вторые — для электронных систем повышенной энергии.

Набор проставок для доступа к первичной цепи системы зажигания используется при диагностике современных систем зажи-1ЛНИЯ, в которых первичное напряжение на катушку зажигания подается через разъем, а не на открытые клеммы. В этом случае при снятии характеристик зажигания и при определении баланса мощности по цилиндрам существует проблема доступа к контактам первичной цепи. Прокалывание изоляции проводов булавкой не всегда обеспечивает достаточно надежный контакт и грозит коротким замыканием с тяжелыми последствиями.

Выйти из затруднительного положения можно воспользовавшись Т-образными проставками, которые снабжены двумя выводами для надежного подсоединения измерительных приборов. Их подключают к разъему первичной цепи катушки, в разрыв цепи.

Универсальный набор соединителей предназначен для удобства, надежности и безопасности выполнения электрических измерений. Он незаменим при замерах электрических сигналов на контактах любой конфигурации в расстыкованном штырьковом разъеме без опасности их короткого замыкания. Эта непростая процедура обычно многократно усложняется, если разъем расположен в неудобном для доступа месте. Для удобства в набор, помимо различных типов контактных штырьков, входят несколько проводов-удлинителей, позволяющих наращивать и разветвлять измерительные линии.

Этим перечнем приборов и приспособлений обзор вспомогательного оборудования для диагностики двигателя не ограничивается. На самом деле его ассортимент гораздо шире. Оптимальный состав вспомогательного оборудования может варьироваться в зависимости от ваших целей и средств.

2. Влияние обеспеченности авторемонтных предприятий средствами механизации на эффективность их деятельности

Механизация технологических процессов ТО и ТР автомобилей влияет на эффективность деятельности авторемонтных предприятий, так как внедрение средств автоматизации позволяет: снизить трудоемкость и себестоимость ТО и ТР автомобилей; улучшить качество выполняемых работ; сократить число ремонтных рабочих; снизить простои автомобилей в очереди на ТО и ТР; увеличить время работы автомобилей; повысить эффективность автопредприятия.

Как показывают результаты проведенного анализа деятельности автопредприятий с различным уровнем механизации работ ТО и ТР, уровень обеспеченности этих предприятий технологическим оборудованием заметно влияет на результаты их деятельности. С ростом оснащенности авторемонтных предприятий технологическим оборудованием значительно уменьшается требуемое количество ремонтных рабочих, резко возрастает коэффициент технического использования автомобильного парка (за счет сокращения времени простоя в ремонте и ожидании ремонта), что, в конечном итоге, приводит к снижению величины фонда заработной платы и повышению доходов предприятия.

В настоящее время задача комплексной механизации авторемонтного производства становится особенно актуальной в связи со значительным ростом парка автотракторной техники. В связи с этим необходимо определить наиболее эффективные направления механизации, выявить посты и участки СТОА с наибольшим использованием ручного труда (в том числе тяжелого и неквалифицированного), разработать комплекс мероприятий по повышению уровня механизации, выбрать оптимальный вариант технологического оборудования.

По результатам анализа действующих автопредприятий необходимо разработать планы повышения уровней их механизации, позволяющие достигнуть большей эффективности проведения ТО и ТР автомобилей, сократить число ремонтных рабочих, увеличить время полезной работы автомобилей.

Качество технологического оборудования в большой степени влияет на уровень механизации ТО и ТР, производительность труда ремонтных рабочих, материальные и трудовые затраты. Низкая производительность оборудования ведет к увеличению

числа единиц используемого оборудования, числа рабочих; не статочная надежность влечет за собой частые простои оборудования, рост трудовых и материальных затрат на ремонт и восстановление оборудования. Большая материалоемкость и металлоемкость способствует увеличению стоимости оборудования, шикая степень механизации — увеличению доли ручного труда. Чем больше площадь, занимаемая оборудованием, тем больше амортизационные отчисления. Большое энергопотребление увеличивает дополнительные денежные затраты.

Важное значение для повышения уровня механизации процессов ТО и ТР имеет производственная мощность (по количеству обслуживаемых и ремонтируемых автомобилей) СТОА. Чем меньше СТОА, тем меньше возможностей для повышения уровня механизации процессов ТО и ТР, что обусловлено недостатком средств для проведения комплексной механизации, экономической нецелесообразностью оснащения СТОА высокопроизводильным оборудованием вследствие невозможности обеспечения по полной загрузки, ограниченными возможностями обновления технологического оборудования, отсутствием предпосылок для издания специализированных постов ТО и ТР, нехваткой площадей для установки оборудования, ограниченностью энергетических ресурсов.

Анализ фактического наличия средств механизации на АРП показывает, что технически возможный равен автоматизации технологических процессов ТО и ТР на ( ГОА, обслуживающих 200, 300 и 450 грузовых автомобилей, оставляет соответственно 28, 33 и 38 %.

Одной из мер повышения уровня механизации ТО и ТР на ремонтных предприятиях является внедрение поточных линий с механизацией ТО, специализированных постов с комплексной механизацией ТО и ТР, системы централизованного вправления производством, постов механизированной смазки и заправки и т. п.

3. Оборудование для проведения контрольно-осмотровых работ

Быстро и объективно проверить исправность систем автомобиля (прежде всего тех, что влияют на безопасность на дорогах) на сегодняшний день возможно лишь при использовании современных диагностических приборов — линий диагностики для измерения характеристик тормозной системы, подвески и шасси легковых и грузовых автомобилей. Очевидно, что выполнение любых ремонтных работ должно, как правило, предваряться диагностикой и ею же заканчиваться, подтверждая клиенту грамотность выполненных операций и их эффективность. Линии инструментального контроля справедливо называют линиями безопасности. Далеко не каждой СТОА они доступны по цене, и не во всех условиях их использование может быть экономически целесообразным. Линии инструментальной диагностики дают хороший экономический эффект в условиях крупных СТОА. Комплексный пост приемки автомобилей, оснащенный приборами инструментального контроля, по оценкам специалистов, решает до 80 % всех проблем диагностики технического состояния автомобиля. Это позволяет выполнять не только заявочный ремонт, но и проводить дополнительные работы, необходимость которых проявляется во время осмотра, что значительно увеличивает общую прибыль автосервиса.

Приемка на базе диагностических линий отражает тенденции в развитии современных станций — снижение объемов ремонтных работ и увеличение доли контрольно-диагностических и регламентных работ.

Оптимальный состав комплекта средств технического диагностирования определяется следующими факторами: размер и мощность СТОА; направление деятельности и специализация СТОА; стадия становления диагностического участка и квалификация персонала.

К оснащению диагностического участка предъявляются следующие требования:

• инструментарий диагноста должен содержать основные и вспомогательные средства измерения, программное и информационное обеспечение, достаточное для решения текущих задач участка;

• комплект оборудования должен быть построен по модульному принципу, что позволит наращивать мощности участка и расширять деятельность СТОА;

• оборудование должно продолжительное время сохранять свою актуальность и эффективность несмотря на изменения в конструкции автомобилей, методик их обслуживания и ремонта;

• оборудование участка должно быть согласовано по техническим характеристикам;

• оборудование участка должно обеспечивать разумный срок его окупаемости.

Список необходимого оборудования включает стенд бокового увода (люфт-детектор), стенд проверки амортизаторов и шумов подвески, стенд для проверки тормозов, инспекционный подъемник, аппаратуру для обнаружения люфтов, индивидуальный сетевой компьютер и др.

Полная компьютерная диагностика проводится на стационарных проездных комплексах блочной конфигурации, имеющих возможность расширения функций.

Типовой стационарный проездной диагностический комплекс должен состоять из следующих модулей: тестер (детектор) увода автомобиля от направления прямолинейного движения; амортизационный стенд; тормозной стенд; детекторный стенд; анализатор света фар; осмотровая яма; дымомер; газоанализатор; тестер тормозной жидкости; тестер охлаждающей жидкости и аккумулятора (рис. 3.1). Стенды необходимо оснастить персональным компьютером (диагностический центр) с программным продуктом, управляющим работой компонентов стенда в автоматическом, полуавтоматическом и ручном режимах. Компьютерная программа стенда должна обеспечивать поточный контроль автомобилей и вывод диагностической карты установленного образца. Модульный принцип позволяет укомплектовывать оборудование исходя из индивидуальных требований заказчика. При этом в технологическую линию легко интегрируются требуемые дополнительные стенды и приборы.

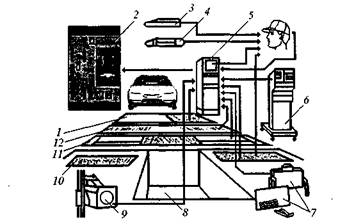

Рис. 3.1. Схема типового стационарного проездного диагностического комплекса: / — тестер (детектор) увода автомобиля от направления прямолинейного движения; 2 — дисплей вывода результатов проверок систем автомобиля в графическом виде; 3 — тестер охлаждающей жидкости и аккумулятора; 4 — тестер тормозной жидкости; 5 — диагностический центр; 6 — газоанализатор; 7 — дымо-мер; 8 — осмотровая яма; 9 — анализатор света фар; 10 — люфт-детекторный стенд; 11 — тормозной стенд; 12 — амортизационный стенд

4. Стенды для экспресс-диагностики ходовой части автомобиля

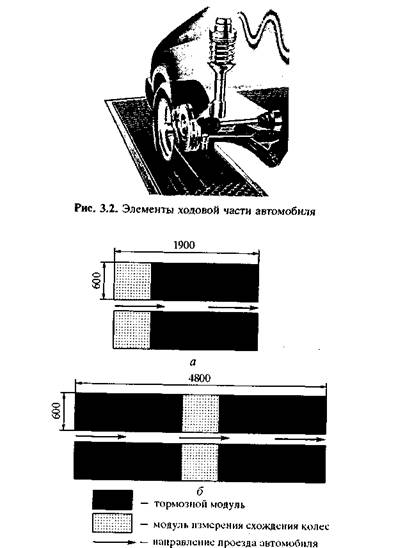

Рис. 3.3. Модули платформенного стенда динамической проверки автомобилей: а — с одним тормозным модулем; б — с двумя тормозными модулями

Необходимость точной и объективной инструментальной диагностики ходовой части автомобиля (рис. 3.2) понятна всем. Надежные тормоза, синхронное срабатывание амортизаторов, отсутствие чрезмерного износа шин часто спасают не только автомобиль, но и жизнь его владельца. Тем не менее очень немногие автосервисы обладают необходимыми стендами или линиями инструментального контроля ходовой части. Причина этого банальна — такое оборудование очень дорого, сложно в установке, занимает площадь, которой всегда не хватает на СТОА и отнимает время клиента. Выходом из этой ситуации являются платформенные стенды динамической проверки автомобилей. Платформенный стенд динамической проверки автомобилей состоит из платформ тормозного модуля и модуля измерения схождения колес (рис. 3.3).

Принцип платформенного стенда прост: диагностика ходовой части проводится «на ходу», в динамике, т. е. когда автомобиль «движется по дороге», когда на него действует не только сила тяжести, но и сила инерции, перераспределяющая нагрузки на переднюю или заднюю ось, на правый или левый амортизатор. Современный платформенный стенд диагностики ходовой части представляет собой две полосы плоских металлических платформ, уложенных на уровне пола, соединенных между собой кабелями и оснащенных дисплеем и компьютером. Толщина платформ составляет 40 мм, вместо приводов или других силовых установок используются тензометрические датчики. Дисплей и коммутационный блок крепятся на стене или потолочном перекрытии, а компьютер устанавливается в любом удобном для мастера месте.

Приняв автомобиль клиента, мастер приемки проезжает по стенду, тормозит на нем и проезжает к месту обслуживания. В течение 30 с компьютер обрабатывает полученные от тензо-метрических датчиков сигналы и выдает мастеру распечатку результатов диагностики.

В основу работы тормозных модулей положен принцип прямого измерения тормозной силы с помощью силоизмерительных датчиков, установленных под рельефными платформами. Датчики измеряют приложенную к поверхности платформы силу, возникающую при торможении испытуемого автомобиля. Тормозные усилия сканируются датчиками в течение всего времени торможения и обрабатываются компьютером, при этом значение максимальной тормозной силы в ньютонах высвечивается на дисплее стенда. Все текущие значения тормозной силы с интервалом в 0,15 с выдаются на принтер и показываются на распечатке. Если в память компьютера ввести вес автомобиля и нормы схождения колес, то программа рассчитает эффективность и устойчивость торможения, сравнит их с нормами ГОСТ (они заложены в компьютерную программу стенда) и на распечатке выдаст не только их значение, но даст заключение о соответствии полученных данных требованиям ГОСТ.

Динамический метод измерений позволяет легко определять тормозные усилия даже на автомобилях с полным постоянным приводом колес.

Величина схождения колес на каждой оси автомобиля определяется при проезде испытуемого автомобиля по платформам модуля измерения схождения колес. Модуль состоит из двух установленных параллельно платформ — подвижной и неподвижной. Поперечное отклонение подвижной платформы под действием силы, вызванной наличием угла схождения, измеряется встроенным датчиком и обрабатывается компьютером. Величина суммарного схождения колес на данной оси (в мм) высвечивается на дисплее и отображается в распечатке.

Информация о динамических колебаниях автомобиля после его остановки на платформах тормозного модуля распечатывается на принтере в виде графиков и позволяет оценить эффективность работы подвески испытуемого автомобиля. Максимальные значения амплитуд колебаний выдаются в относительных единицах.

Если остальные детали подвески (рычаги, рессоры, опоры и т. д.) исправны, то полученные данные напрямую соответствуют состоянию амортизаторов.

5. Стенды диагностики бокового увода колес

Увод автомобиля от направления прямолинейного движения зависит от величины углов установки управляемых колес (схождение и развал). Правильная установка колес (УКК) — залог хорошей управляемости автомобиля, снижение нагрузки, а следовательно, и меньший износ, в узлах подвески и рулевого управления, уменьшение износа протектора шин.

Причинами неоптимальной величины УКК являются: неправильные углы установки колес, износ деталей подвески, изменением геометрической формы кузова или рамы автомобиля.

Оборудование для контроля углов УКК можно подразделить на две группы: оборудование для экспресс-диагностики (выявляются дефекты, требующие проведение дополнительных работ) и оборудование для углубленного контроля и регулирования УКК.

К первой группе оборудования относятся площадочные стенды (детекторы увода), входящие в состав проходного диагностического комплекса.

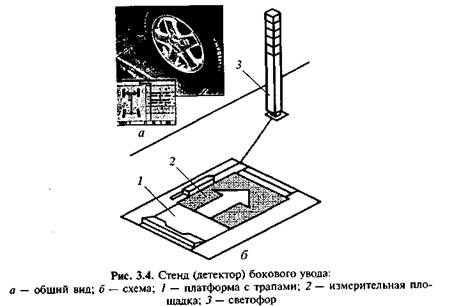

Стенд (детекторы увода) представляет собой подвижную горизонтальную измерительную площадку 2 (рис. 3.4) размером 500 х 390 мм, с платформой / и указательной колонкой (светофором) 3. Платформа устанавливается на опорной балке, утопленной в нише пола. Измерительная площадка размещена на катках и имеет возможность перемещаться в горизонтальном направлении перпендикулярно перемещению автомобиля (направление перемещения автомобиля указывается стрелкой на измерительной площадке). Измерительная платформа устанавливается по ходу движения автомобиля таким образом, чтобы на нее опиралось только одно колесо.

При нарушении УКК на платформу во время движения автомобиля воздействует боковая сила, по величине которой микропроцессор вычисляет углы движения передних и задних колес (точность измерения — увод в 1 м на пути 1 км). Светофор оснащен четырьмя индикаторами белого, зеленого, желтого и красного цвета. Белый цвет — воздействие на измерительную площадку отсутствует; зеленый — УКК в норме; желтый — углы УКК близки к норме; красный — нарушена установка колес.

6. Стенды проверки амортизаторов

Важнейшими элементами подвесок автомобиля являются амортизаторы. Они препятствуют развитию колебаний автомобиля, возникающих при наезде колес на неровности дороги. При неисправных амортизаторах нарушается требуемый контакт колеса с дорогой, что влияет на безопасность движения.

Точная оценка работоспособности амортизаторов производится с помощью специальных приборов и стендов.

Прибор с датчиком перемещения. Этот прибор состоит из блока, в котором размещены ультразвуковой датчик, вычислительное устройство, управляющие клавиши, дисплей, печатающее устройство и источник ультразвука. Блок закрепляется на крыле автомобиля с помощью присосок, а источник ультразвука кладется на пол рядом с колесом. В память устройства предварительно вводят опорные данные — это результаты измерений, полученные на аналогичном автомобиле с заведомо исправными амортизаторами. Как правило, базы опорных данных поставляются производителем в комплекте с оборудованием. Крыло с закрепленным блоком однократно толкают вниз. Прибор регистрирует колебания и вычисляет коэффициент — число, характеризующее затухание колебаний. Чем быстрее затухают колебания, тем больше значение коэффициента их затухания: 100...65 % — затухание колебаний достаточное; 64...60 % — затухание умеренное; 59...0 % — затухание недостаточное.

Шок-тест. Шок-тест (shock-test) проводится на стенде, состоящем из небольшого пневматического подъемника и устройства с подпружиненными рычагами, отслеживающего вертикальные перемещения кузова. Автомобиль устанавливают на платформу передними или задними колесами. Рычаги устройства зацепляют снизу за колесные арки. Колеса испытуемой оси приподнимают на высоту 100 мм, а затем резко отпускают, вызывая колебания кузова, а вместе с ним и рычагов. По результатам теста компьютер стенда вычисляет коэффициент затухания колебаний для каждого амортизатора испытуемой оси. Если значение коэффициента составляет 22...65 % — гашение колебаний достаточное; 16...22 % — гашение умеренное; 0...16 % — гашение недостаточное.
