Содержание

Введение

1. Технико-экономический выбор турбин и котлоагрегатов

1.1. Технико-экономический выбор турбин и котлоагрегатов для комбинированной схемы энергоснабжения

1.2. Технико-экономический выбор турбин и котлоагрегатов для раздельной схемы энергоснабжения

2. Расчет капитальных вложений при комбинированной и раздельной схемах энергоснабжения

2.1 Расчет капитальных вложений при комбинированной схеме энергоснабжения

2.2 Расчет капитальных вложений при раздельной схеме энергоснабжения

3. Расчет эксплуатационных затрат при комбинированной и раздельной схемах энергоснабжения

3.1. Расчет эксплуатационных затрат при комбинированной схеме энергоснабжения

3.1.1 Расчет эксплуатационных затрат на ТЭЦ

3.1.2 Расчет эксплуатационных затрат в пиковую котельную

3.1.3 Эксплуатационные затраты на транспорт тепла

3.1.4 Эксплуатационные затраты на транспорт электрической энергии

3.2. Расчет эксплуатационных затрат при раздельной схеме энергоснабжения

3.2.1 Расчет эксплуатационных затрат на КЭС

3.2.2 Эксплуатационные затраты на районной и промышленной котельной

3.2.3 Эксплуатационные затраты на транспорт тепла

3.2.4 Эксплуатационные затраты на транспорт электрической энергии

4. Расчет основных технико-экономических показателей основных схем энергоснабжения потребителей

4.1 Расчет технико-экономических показателей по комбинированной схеме энергоснабжения

4.2 Расчет технико-экономических показателей по раздельной схеме энергоснабжения

Заключение

Список использованных источников

Введение

Переход России к рыночной экономике обусловил необходимость проведения структурных реформ в электроэнергетике России и создания новых форм внутриотраслевых и межотраслевых экономических отношений. В отрасли проведены акционирование и частичная приватизация предприятий. Одновременно с акционированием предприятий электроэнергетики осуществлялась реструктуризация, вызванная неравномерным размещением генерирующих мощностей и зависимостью большинства регионов от межсистемных перетоков электроэнергии и мощности.

Выбранный способ формирования отраслевой структуры капитала, при котором контрольный пакет акций большинства отраслевых компаний принадлежит Российскому акционерному обществу «ЕЭС России», обеспечил определенную преемственность управления в условиях трудного переходного периода. Сложившаяся структура управления отраслью, которая во многом воспроизводит прежнюю систему административно-отраслевого управления, но действует уже на основе имущественных отношений, позволила за этот период решить главную задачу – обеспечить устойчивое энергоснабжение потребителей. Вместе с тем функционирование частично реформированной электроэнергетики выявило её слабые стороны, которые наряду с неблагоприятными внешними факторами (спад производства, неплатежи и др.) привели к снижению отраслевой эффективности.

Не обеспечивается оптимальный режим работы электростанций, что стало одной из причин увеличения удельного расхода топлива, возросли потери энергии в электрических сетях и увеличилась относительная численность эксплуатационного персонала.

Существенно снизилась эффективность капитального строительства (инвестиционного процесса). Это является в основном результатом действующего порядка финансирования электроэнергетики, предусматривающего формирование финансовых источников за счет включения инвестиционной составляющей в тарифы на электрическую и тепловую энергию [1].

Прогнозируемая динамика роста спроса на тепловую энергию определяет требования к развитию теплофикации. Необходимо отметить, что прогнозирование развития теплофикации сильно усложняется отсутствием достоверных данных об изменении локальных тепловых нагрузок, которые, главным образом, и определяют выбор комбинированной (ТЭЦ) или раздельной (котельная и КЭС) схем энергоснабжения, величину требуемой мощности (электрической и тепловой), требования к составу теплофикационного оборудования (единичная мощность, тип турбин и т.д.) [2].

В данной курсовой работе производится выбор оптимальной схемы энергоснабжения некоторого промышленного района. Сравниваются две схемы энергоснабжения – комбинированная, когда тепло и электроэнергия подаются от ТЭЦ и раздельная, когда тепло подается от котельной, а электроэнергия – от КЭС.

Основной целью курсовой работы является технико-экономическое обоснование схемы энергоснабжения района, при решении которой вариант сооружения ТЭЦ общего пользования, где электрическая и тепловая энергия вырабатываются комбинированным методом, сравнивается с вариантом получения электрической и тепловой энергии от раздельных источников: электрической энергии от КЭС и теплоты от котельных. По каждой схеме энергоснабжения необходимо произвести технико-экономический выбор турбин и котлоагрегатов, расчет капитальных вложений, расчет эксплуатационных затрат, а также произвести технико-экономическое сравнение и выбор оптимальной схемы [3].

энергоснабжение турбина котлоагрегат комбинированный раздельный

1. Технико-экономический выбор турбин и котлоагрегатов

1.1 Технико-экономический выбор турбин и котлоагрегатов для комбинированной схемы энергоснабжения

Основой для выбора турбин и котлов является заданная тепловая нагрузка района. Исходные данные для расчета приведены в П-1. В комбинированной схеме при установке ТЭЦ вся тепловая нагрузка, за исключением отопительной, покрывается из отборов теплофикационных турбин. Отопительная нагрузка покрывается из двух источников – отборов турбин и специальной пиковой котельной. Доля тепла на отопление из отборов турбин определяется коэффициентом теплофикации:

где  отопительная нагрузка из отборов турбин, Гкал/час

 общая отопительная нагрузка из отборов турбин и пиковой котельной, Гкал/час.

При неблагоприятных условиях топливосжигания и водоснабжения принимается значение коэффициента теплофикации:

при благоприятных условиях принимаются:

Таким образом, из отборов турбин покрывается следующая нагрузка:

а) , Гкал/час

б) , Гкал/час

где  и  часовые максимумы тепловой нагрузки из отборов турбин по пару производственных и отопительных параметров, Гкал/час,

; ; ; часовые максимумы отдельных видов нагрузок промышленных районов, Гкал/час.

Поскольку мощность отборов турбин (табл.1, П-1) задана в тоннах (т) пара, целесообразно перейти от Гкал к тоннам пара, используя следующие приближенные соотношения:

, т/час;

, т/час;

, т/час;

, т/час.

Определяем часовые расходы пара из отборов турбин по пару производственных и отопительных параметров, соответственно:

т/час;

 т/час

По выявленной тепловой нагрузке отборов турбин подбираем тип (ПТ, Т, Р) и количество () турбин (табл.1, П-1), руководствуясь следующими правилами:

1.  Единичная мощность турбин должна быть возможно большой.

2.  Начальные параметры пара всех турбин должны быть одинаковыми.

Сначала подбираем турбины, покрывающие тепловую нагрузку производственных параметров (), то есть турбины типа ПТ с двумя отборами пара производственных и отопительных параметров. Выбираем тип турбины: ПТ-135-130. Их двух отборов в первую очередь максимально загружается отбор пара производственных параметров   т/час, а по нему определяем возможный отбор пара отопительных параметров,  т/час.

Суммарный возможный отбор пара отопительных параметров от турбин типа ПТ составит:  т/час. Тогда для покрытия оставшейся нагрузки отборов по пару отопительных параметров ( т/час) необходимо установить турбины типа Т с одним отбором отопительных параметров. Выбираем турбину Т-180-130. Количество таких турбин () определяется как:

где максимальный часовой отбор пара отопительных параметров для турбин типа Т (табл.1; П-1).

После выбора всех турбин производим проверку коэффициента теплофикации, величина которого ранее выбиралась в заданных пределах. Фактический (или расчетный) коэффициент теплофикации определяется как:

где , т/час

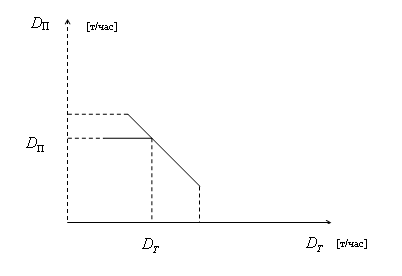

Рис.1. Зависимость возможного отбора пара производственных параметров от величины отбора пара отопительных параметров для турбины типа ПТ

Определение мощности пиковой котельной

Мощность пиковой котельной, необходимой для покрытия отопительной нагрузки, помимо отборов турбин, составит:

Гкал/час

Используя зависимость между часовым и годовым коэффициентом теплофикации (рис.2; П-1), определяется годовой коэффициент теплофикации (), а затем и годовой отпуск тепла на отопление:

а) годовой отпуск тепла на отопление из отборов:

 тГкал/год

б) годовой отпуск тепла на отопление из пиковой котельной:

 тГкал/год

Выбор энергетических котлов

По расходам пара на выбранные турбины с учетом 2 – 3% потерь определяем суммарную паропроизводительность котельной ТЭЦ (), тип и число котлоагрегатов (табл.2; П-1):

, т/час;

, т/час

Правила выбора котлов следующие:

1.  Параметры пара котлов должны соответствовать начальным параметрам пара турбин, т.е. МПа, .

2.  Котлы должны быть по возможности однотипными.

Выбираем тип котлоагрегата ТГМ-104 с паропроизводительностью  т/час.

Число котлоагрегатов определяется по формуле:

Здесь паропроизводительность одного котла, т/час; число котлов; сумма максимальных расходов пара теплофикационных турбин ТЭЦ (табл.1; П-1).

При отключении одного котла должна полностью обеспечиваться вся внешняя тепловая нагрузка ТЭЦ, то есть:

Определение мощности электростанций и линий электропередач

Определение мощности электростанций и линии электропередач, связывающей ТЭЦ с энергосистемой, принимаем равной 40 – 60% мощности проектируемой ТЭЦ, т.к. ТЭЦ обычно располагается в самом промышленном районе, где потребляется значительная часть вырабатываемой электроэнергии.

Установленная электрическая мощность ТЭЦ равна сумме номинальных мощностей выбранных турбин:

, МВт

, МВт

Мощность электростанции и линии электропередач:

, МВт

Определение длины линий электропередач

Длина линий электропередач принимается согласно её мощности (табл.3; П-1)  км, руб./км, руб./МВт.

Определение мощности тепловых сетей

Мощность тепловых сетей в данном расчете принимается равной суммарной тепловой нагрузке района:

 Гкал/час

1.2 Технико-экономический выбор турбин и котлоагрегатов для раздельной схемы энергоснабжения

Конденсационная электростанция (КЭС) обычно располагается вне промышленного района, параметры оборудования на ней определяются нагрузками нескольких районов. Поэтому из условия экономичности в качестве проектируемой КЭС выбираем одну из крупных современных КЭС в блочной компоновке К-500-240, к установке на ней принимаем четыре крупных агрегатов.

Установленная электрическая мощность КЭС:

, МВт

где номинальная электрическая мощность блока, МВт; число блоков на КЭС. Часть мощности проектируемой КЭС предназначена для электроснабжения рассматриваемого района, замещая по электрической мощности и энергии ТЭЦ.

Определение мощности промышленной и районной отопительной котельных

Теплоснабжение в раздельной схеме осуществляется от котельных:

промышленной – мощность равна  Гкал/час и районной отопительной – мощность равна  Гкал/час.

Мощность подстанции и линии электропередач выбирается из условия передачи в район полезной электрической нагрузки в размере полезной нагрузки, которую может отпустить замещаемая ТЭЦ. С учетом в потерях электроэнергии на собственные нужды и в электрических сетях для раздельной и комбинированной схем энергоснабжения эта полезноотпускаемая мощность (и, следовательно, мощность линии электропередач) принимается равной:

 МВт.

Длину линии электропередач определяем по таблице 3 П-1 в соответствии с её мощностью:  км,  руб./км,  руб./МВт.

Мощность тепловых сетей принимаем равной суммарной тепловой нагрузке района:  Гкал/час

2. Расчет капитальных вложений при комбинированной и раздельной схемах энергоснабжения

Капитальные вложения рассчитываются по укрупненным показателям.

2.1 Расчет капитальных вложений при комбинированной схеме энергоснабжения

Общие капитальные вложения при комбинированной схеме  определяются следующим образом:

млн. руб.

Капитальные вложения в ТЭЦ:

 млн. руб.

где ,капиталовложения в первый турбоагрегат типа ПТ и в первый котлоагрегат, соответственно, руб.;

, , капиталовложения в последующие турбоагрегаты типа Т, типа ПТ и котлоагрегат, соответственно, руб.;

коэффициент, учитывающий район расположения ТЭЦ;

 коэффициент, учитывающий вид используемого топлива.

Капитальные вложения в пиковую котельную указаны в таблице 4, П-1. Поскольку Гкал/час, то выбираем 2 водогрейных котла ПТВМ-180. Определяем по таблице вложения в пиковую котельную Кпк =  млн. руб.

Капитальные вложения в тепловые сети рассчитываем по следующей формуле:

 млн. руб.

где руб./Гкал/час – удельные капитальные вложения в тепловые сети для пара отопительных параметров;

 руб./Гкал/час – удельные капитальные вложения в тепловые сети для пара производственных параметров;

Капитальные вложения в линии электропередач рассчитываем по формуле:

млн. руб.

где удельные капитальные затраты в подстанции, руб./МВт;

передаваемая мощность (мощность линии электропередач), МВт;

капитальные вложения на километр длины линии, руб./км;

длина линии электропередач, км.

Данные указаны в таблице 3 П-1.

2.2. Расчет капитальных вложений при раздельной схеме энергоснабжения

Общие капитальные вложения при раздельной схеме  определяются следующим образом:

млн.руб.

Капитальные вложения в КЭС рассчитываем по следующей формуле:

 млн. руб.

где капитальные вложения в первый блок, руб.;

капитальные вложения в последующие блоки, руб.;

число блоков на КЭС.

Исходные данные для расчета  указаны в таблице 5, П-1.

Капитальные вложения в районную и промышленную котельные рассчитываем по следующей формуле:

 млн.руб.

где удельные капитальные вложения в районную котельную, руб./Гкал/час;

 удельные капитальные вложения в промышленную котельную, руб./т пара/час

Данные указаны в таблице 6 П-1.

Капитальные вложения в тепловые сети определяем по формуле:

 млн. руб.

где  руб./Гкал/час – удельные капитальные вложения в тепловые сети для пара отопительных параметров;

 руб./Гкал/час – удельные капитальные вложения в тепловые сети для пара производственных параметров.

Капитальные вложения в линии электропередач рассчитываем по следующей формуле:

 млн. руб.

где удельные капитальные затраты в подстанции, руб./МВт;

передаваемая мощность (мощность линии электропередач), МВт;

капитальные вложения на километр длины линии, руб./км;

длина линии электропередач, км.

Данные указаны в таблице 3 П-1.

3. Расчет эксплуатационных затрат при комбинированной и раздельной схемах энергоснабжения

3.1 Расчет эксплуатационных затрат при комбинированной схеме энергоснабжения

Эксплуатационные затраты при комбинированной схеме энергоснабжения включают в себя затраты на ТЭЦ (SТЭЦ), затраты в пиковую котельную (SПК), затраты на транспорт тепла (SТС), затраты на транспорт электрической энергии (SЛЭП) и могут быть определены по следующему выражению:

руб./год.

3.1.1. Расчет эксплуатационных затрат на ТЭЦ

При укрупненных расчетах эксплуатационные затраты на ТЭЦ складываются из пяти основных элементов:

 млн. руб./год,

где,  затраты на топливо, руб./год;

 амортизационные отчисления, руб./год;

затраты на текущий ремонт, руб./год;

 затраты на заработную плату эксплуатационного персонала, руб./год;

 прочие расходы, руб./год;

Расчет затрат на топливо

Затраты на топливо рассчитываются по формуле:
