Курсовая работа: Расчет и выбор посадок для различных соединений

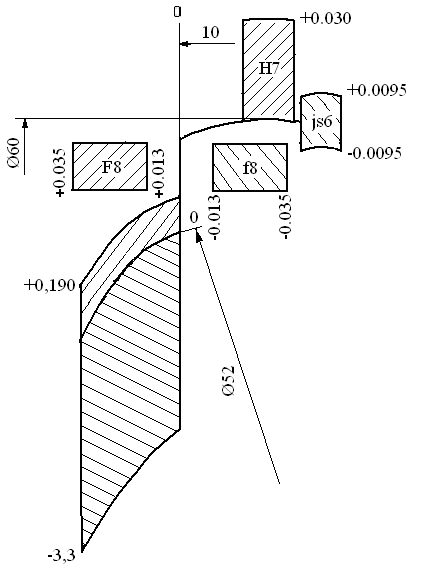

Рисунок 5.1

6. Определение точностных характеристик резьбового соединения

Исходные данные:

Резьба М12х1,25

Определяется обозначение длины свинчивания резьбы.

2,24×Рd0.2 = 2,24×1,25×120,2=4,6<12 мм

6,7×Рd0.2=6,7×1,25×120,2= 13,76>12 мм

Следовательно, обозначение длины свинчивания – N (нормальная)

Определяются номинальные значения среднего и внутреннего диаметров резьбы болта и отверстия в корпусе (гайки).

Средний диаметр d2, D2 = d – 1 + 0,188 = 12 – 1 + 0,188 = 11,188 мм

Внутренний диаметр d1, D1 = d – 2 + 0,647 = 10,647мм

Выбор полей допусков резьбового соединения М12х1,25-

Определяются предельные отклонения и предельные размеры [3] таблица4.17

6.4.1. Для болта:

еsd2 = -0,028мм

еid2 = -0,160мм

еsd = -0,028 мм

еid = -0,160 мм

еsd1 = -0,028 мм

еid1 = - не нормируется

Диаметр резьбы болта

Средний d2 = 11,188

Наружный d = 12

Внутренний d1 = 10,647

Предельные размеры диаметров резьбы болта:

d2max = d2 + еsd2 =11,188-0.028=11,16 мм

d2min = d2 + еid2=11,188-0.240=10,948 мм

Td2 = еsd =еsd2-еid2=-0,028-(-0,160)=0,132 мм

dmax = d + еsd =12-0,028=11,972 мм

dmin = d + еid =12-0,160=11,84 мм

Td = еsd -еid =-0,028-(-0,160)=0,132 мм

d1max = d1+ еsd1 =11,647-0,028=10,619 мм

d1min – не нормируется

Td1– не нормируется

Для гайки:

ESD – не нормируется

EID = 0

ESD2 = +0,224мм

EID2 = 0

ESD1 = +0,335мм

EID1 = 0

Диаметр резьбы гайки

Средний D2 = 11,188+0,224

Внутренний D1 = 10,647+0,335

Наружный D = 12

Предельные размеры диаметров резьбы гайки

D2max = D2 + ESD2= 11,188+0,224=11,412 мм

D2min = D2 + EID2 =11,188+0=11,188 мм

TD2 = ESD2- EID2 =0,224-0= 0,224 мм

Dmax –не нормируется

Dmin = D + EID =12+0=12 мм

TD –не нормируется

D1max = D1+ ESD1=10,647+0,335=10,982 мм

D1min = D1+ EID1 =10,647+0 =10,647 мм

TD1 = ESD1- EID1 =0,335-0 =0,335мм

Максимальный зазор Smax = D2max – d2min = 11,412–10,948 = 0,464 мм

Минимальный зазор Smin = D2min – d2max = 11,188 – 11,16 = 0,028 мм

Средний зазор Sср = (Smax+ Smin)/2 = (0,464 +0,028)/2 = 0,246 мм

Допуск посадки TS = TD2 + Td2 = 0,224 + 0,132 = 0,356 мм

Таблица 6.1 Точностные характеристики

резьбового соединения М12х1-

Таблица 6.2 Точностные характеристики резьбовых деталей

Рисунок 6.1-Схема расположения полей допусков

резьбового соединения М12х1,25-

7. Определение точностных характеристик зубчатого зацепления

Выбирается степень точности зубчатого колеса.

Исходные данные:

Модуль m = 3 мм;

Число зубьев z = 52;

Межосевое расстояние a = 130 мм;

Окружная скоростьV = 2,5 м/с;

Рабочая температура корпуса t1 = 80°С;

Рабочая температура колеса t2 = 30°С.

Материал корпуса – чугун; колеса – чугун.

Для заданного зубчатого колеса в зависимости от условий его работы принимается 8-я степень точности (средней точности). [3], таблица.5.12

Расчет необходимого гарантированного зазора по неработающим профилям зубьев, выбор вида сопряжения и вид допуска бокового зазора

Рассчитывается гарантированный боковой зазор

jmin ³ jn1 + jn2,

где jn1 – боковой зазор, соответствующий температурной компенсации

jn1=a×[ap1×(t1-20°) - ap2×(t2-20°)]×2×sin a,

где а – межосевое расстояние, мм

ap1,ap2 – коэффициенты линейного расширения материалов соответственно зубчатых колес и корпуса,

ap1=11±110-6 °С-1; ,ap2 =11±110-6 °С-1 [1], таблица К.1

t1, t2 – предельные температуры соответственно колес и корпуса

a - угол профиля зубчатого колеса, a = 20° [3], страница 873

jn1=130[11×10 -6×(80-20)-11×10-6×(30-20)]×2×sin20°=0,049 мм =49 мкм

jn2 – величина бокового зазора, необходимая для размещения слоя смазки

jn2 = kc×mn,

где mn – модуль зубчатого колеса, мм;

kc – коэффициент, зависящий от окружной скорости колеса [1], таблица К.2

jn2 = 12×3 = 36 мкм

jmin = 49 + 36 = 85 мкм

Выбирается вид сопряжения из условия, что jn mint ³ jn min [1], таблица К.3

Вид сопряжения – «С» (jn mint = 85 мкм)

Вид бокового зазора – «С»

Класс отклонений межосевого расстояния – IV

Отклонения межосевого расстояния fa = ± 50 мкм

Назначается комплекс контролируемых параметров колеса.

Комплекс контроля параметров колеса №2 [1], таблица К.4. Нормы точности:

Кинематической Fр – допуск на накопленную погрешность шага

Fр=80 мкм [3], таблица 5.8

Плавности fpt – предельное отклонение шага

fpt=±24 мкм [3], таблица 5.9

Контакта – пятно контакта

суммарное пятно контакта:

по высоте, не менее – 40%

по длине, не менее – 50% [3], таблица 5.10

Боковых зазоров Ане и Тн

Ане – наименьшее дополнительное смещение исходного контура для зубчатого колеса с внешними зубьями; Ане=120 мкм [3], таблица 5.17

Тн – допуск на смещение исходного контура; Тн=80 мкм [3], таблица 5.18

Awe – наименьшее отклонение средней длины общей нормали;

Awme=80 мкм Слагаемое 1 [2], таблица 5.19

Awme= 17 мкм Слагаемое 2 [2], таблица 5.19

Awme=80+17=97 мкм

Twm – допуск на среднюю длину общей нормали; Twm=75 мкм [3], таблица 5.20

Ace – наименьшее отклонение толщины зуба; Ace=85 мкм [3], таблица 5.21

Тс – допуск на толщину зуба; Тс=110 мкм [3], таблица 5.22

Назначаются средства контроля принятых показателей.

Таблица 7 – Средства измерения цилиндрических зубчатых колес

8. Выбор универсальных средств измерения размеров деталей

Для отверстия Æ50Н8 допускаемая погрешность измерения d=7 мкм [1] табл. Л1

Исходя из условия Dlim<d,

где Dlim - основная погрешность средства измерения, выбирается нутромер с головкой 2ИГ ГОСТ 9244. Его метрологические характеристики приведены в таблице 8.1.

Таблица 8.1 - Метрологические характеристики нутромера с головкой 2ИГ ГОСТ 9244

Для вала Æ50f8 допускаемая погрешность измерения d=5 мкм [1] табл. Л1
