Курсовая работа: Уровнемеры для жидкостей и сыпучих тел


Технические параметры

Максимальная длина направляющей (высота измерения уровня), мм 6000

Погрешность измерения уровня, мм      ±5

Маркировка взрывозащиты 1ExdllBT3

Степень защиты от внешних воздействий       IP66

Диапазон температур окружающей среды среды, град. С         -50…+60

Диапазон температур измеряемой среды, град. С   -50…+80 (125)

Диапазон температур, измеряемый встроенным термодатчиком, град. С-50…+99

Погрешность измерения температуры, град. С       ±0,5 (-20…99); ±2 (-50… – 20)

Срок замены литиевого элемента питания      3 года

Максимальное давление среды, МПа: по умолчанию / по заказу       2,5/4

Вычисление плотности жидкости исходя из измеренной температуры имеется

Вычисление объема жидкости в резервуаре   имеется

Вычисление массы жидкости в резервуаре     имеется

Вычисление массы жидкой фазы СУГ (пропан-бутан) в резервуаре имеется

Вычисление массы паровой фазы СУГ (пропан-бутан) в резервуаре новая версия

Вычисление относительного заполнения резервуара (%) имеется

Автоматический расчет градуировочнои таблицы для резервуаров с линейной характеристикой «объем – высота»       имеется

Автоматический расчет градуировочнои таблицы для горизонтальных цилиндрических резервуаров с плоскими днищами         имеется

Автоматический расчет градуировочнои таблицы для горизонтальных цилиндрических резервуаров с эллиптическими днищами        имеется

Выдача световых сигналов при достижении 3-х критических уровней (нижнего, верхнего, верхнего аварийного) имеется

Возможность исполнения в 2-х оболочках (для демонтажа преобразователя без разгерметизации резервуара. Исполнение ПМП – … – W)       имеется

Комплектация поплавком из вспененного эбонита  основной вариант

Комплектация поплавком из коррозионностойкой стали 12Х18Н10Т        по заказу

Комплектация поплавком из фторопласта      по заказу

Возможность футеровки трубы преобразователя фторопластом       по заказу

Срок службы      15 лет

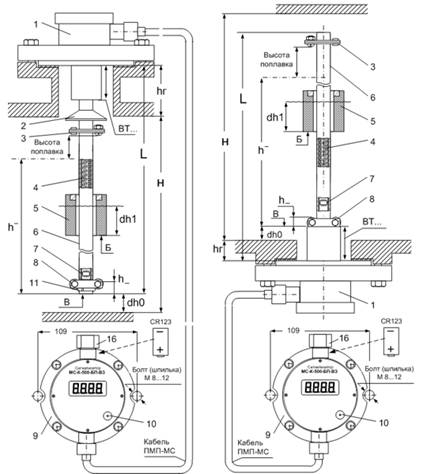

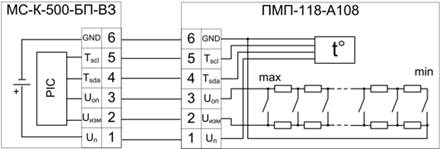

Уровнемер ПМП-118-А108

Преобразователи уровня, температуры, плотности, давления взрывозащищенные, 1ExdIIBT3 / 0ExiaIIBT6

Уровнемер «Струна-М» – это автоматизация измерений параметров светлых нефтепродуктов при приеме, хранении и оперативном контроле резервуарного парка АЗС и нефтебаз. Уровнемер «Струна-М» предназначен для измерения уровня, температуры, плотности, вычисления объёма и массы светлых нефтепродуктов, сигнализации наличия подтоварной воды, повышения уровня пожарной и экологической безопасности, автоматизации процессов учета нефтепродуктов на АЗС стационарного и контейнерного типа. Уровнемер «Струна-М» зарегистрирована в Государственном реестре средств измерений (сертификат Госстандарта РФ), имеет взрывозащиту «Искробезопасная электрическая цепь» (разрешение Госгортехнадзора РФ). Устройство измерения уровня и плотности защищено патентами РФ.

Устройство измерения уровня и плотности защищено патентами РФ.

Уровнемер «Струна-М» состоит из:

Первичного преобразователя параметров (ППП) с датчиками уровня, температуры, плотности и подтоварной воды. Выполнен во взрывобезопасном исполнении с маркировкой «OExiaIIBT5» в комплекте «Струна-М» и устанавливается в резервуарах;

Блока вычислительного (БВ), устанавливаемого в помещении и имеющего маркировку взрывозащиты «ExiaIIB» в комплекте «Струна-М». Предназначен для сбора, предварительного преобразования и обработки информации параметров резервуаров (до 16), подготовки информации к представлению в единицах измерения и связи с внешними системами.

Размеры вычислительного блока 245х160х120 мм;

Специализированного блок питания (БП), устанавливаемого в помещении и имеющего маркировку «ExiaIIB» в комплекте «Струна-М». Размеры специализированного блока питания 274х235х102 мм;

Блока индикации (БИ), настольного исполнения, устанавливаемого в помещении и предназначенного для представления информации о параметрах нефтепродуктов в резервуарах и сообщений о состоянии системы на индикаторе.

Размеры блока индикации 190х135х52 мм;

Устройства управления (УУ), которое устанавливается в помещении и предназначено для программируемого управления оповещателей (световых, звуковых), а также исполнительных механизмов.

Размеры усройства управления 305х178х75 мм;

Блока соединительного (БС), устанавливаемого в помещении, имеющего маркировку «ExiaIIB» в комплекте «Струна-М» и предназначенного для подсоединения кабелей от преобразователей ППП к блоку БВ.

Размеры блока соединительного 245х160х50.

Уровнемер «Струна-М» обеспечивает:

высокоточное дистанционное измерение уровня, температуры, плотности топлива в резервуарах АЗС;

вычисление объема и массы по градуировочным таблицам резервуаров;

возможность автоматизации учета движения нефтепродуктов на одной или нескольких АЗС при совместном использовании с системами отпуска;

автоматический контроль герметичности одностенных и двухстенных (с жидким наполнителем) резервуаров в статическом режиме с включением звуковой и световой сигнализации;

предотвращение перелива топлива при наполнении резервуаров путем подачи программируемых управляющих сигналов на отключение насосов, включение (отключение) звуковой и световой сигнализации;

самоконтроль функционирования и метрологических характеристик системы во всех режимах работы, включая контроль динамики изменения уровня во время приёма нефтепродуктов, обеспечивающий при отказе возможность отключения насосов перекачки или закрытия электромагнитных клапанов, а также подачи предупредительных сигналов о неисправности;

отображение результатов измерения и вычисления параметров на автономном индикаторе или (и) вывод информации в систему пользователя по стандартному интерфейсу RS-232C или RS-485;

метрологическую поверку без демонтажа ППП с помощью встроенных средств;

значительное сокращение времени простоя АЗС при передаче смены.

Технические характеристики:

Характеристики Ед. измерения     Параметры

Диапазон измерения уровня (без плотности)  мм     от 120 до 4000

Диапазон измерения уровня (с плотностью)   мм     от 200 до 4000

Абсолютная погрешность измерения уровня мм     ±1,0

Порог чувствительности      мм     0, 2

Температурный диапазон эксплуатации ППП         °С     от – 40 до +50

Абсолютная погрешность измерения температуры н/продукта °С     ±1,0

Диапазоны измерения плотности

– 1 диапазон (АИ-80)

– 2 диапазон (АИ-92, АИ-95, АИ-98)

– 3 диапазон (ДТ)        кг/м3

от 690 до 760

от 715 до 785

от 810 до 880

Абсолютная погрешность измерения плотности      кг/м3 ±1,5

Сигнализация наличия подтоварной воды на уровне       мм     25

Количество контролируемых резервуаров     –       до 16

Длина кабеля от каждого резервуара до операторской, не более       м       200 м

Количество выходов управления силовыми цепями на каждый резервуар – до 4

Параметры цепи управления (коммутации):

– силовые цепи

– маломощные релейные цепи (сухой контакт)

~220V; 0,5А

= 27В; 0,5А

= 12В; 1,0А

= 5В; 1,5А

Питание     –       220V+10–15%

50Гц, 0,6А

Наряду с АЗС и нефтебазами уровнемер «Струна-М» применяется и на автомобильных газозаправочных станциях (АГЗС). Кроме стандартных функций уровнемер «Струна-М» для АГЗС позволяет:

Измерение плотности СУГ в 2–3 точках погружными плотномерами на отдельном измерительном стволе с пределами допускаемой абсолютной погрешности измерений ±1 кг/м3;

Измерение давления в резервуарах СУГ, в межстенном пространстве двустенных резервуаров при газовом заполнении и др.

Уровнемеры для песка и гравия

Soliphant M

Soliphant M – датчик предельного уровня для работы с мелкозернистыми сыпучими продуктами или порошками с низкой объемной плотностью.

Разнообразные конструкции обеспечивают широкий спектр применения датчиков. Имеет пыле- и взрывозащищенное исполнение.

FTM50 компактного исполнения – монтируется в любом положении. Широкая область применения благодаря различным вариантам конструкции: короткая вилка и корпус из нерж. стали (F15); cтандартная вилка и корпус из полиэстера (F16)

FTM51 с удлинительной трубкой до 4 м для монтажа в любом положении: корпус из алюминия (Т13) с раздельным подключением клеммного блока в исполнении ЕЕх de.

FTM52 с тросом до 20 м для установки в верхней части силоса и корпусом из алюминия (F17).

Типовое применение: зерно, мука, порошковое молоко, какао-порошок, сахар, корма, стиральный порошок, порошковые красители, мел, гипс, цемент, песок, гранулированный пластик.

Преимущества:

·  Лидер на рынке в сфере определения уровня сыпучих продуктов с 1967 года

·  Не требует калибровки: простой монтаж («включай и работай»)

·  Нет движущихся механических частей: нет износа, длительный срок службы

·  Не чувствителен к внешней вибрации и налипанию продукта: не требуется обслуживания, не зависит от свойств продукта

·  Значение уровня срабатывания легко читается на дисплее в крышке датчика

·  различные электронные вставки: NAMUR, реле, тиристор и ИЧМ выходные сигналы для оптимальной адаптации в существующей АСУ предприятия

·  Новинка: короткая вилка (длина 100 мм)

·  Новинка: индикация налипания или износа

·  Новинка: настройка по плотности или запаздыванию срабатывания

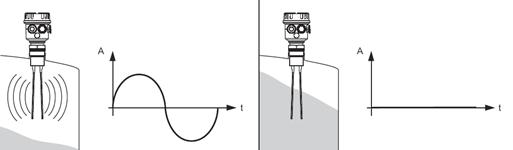

Конструкция и принцип действия

Пьезоэлектрический преобразователь датчика Soliphant M FTM50, FTM51, FTM52 возбуждает колебания в камертоне. Если рабочая среда покрывает вилку, то амплитуда колебаний меняется (вибрации подавляются). Встроенный электронный блок сравнивает реальную частоту колебаний с резонансной и выдает сигнал о присутствии или отсутствии рабочей среды.


Параметр

Значение

Электронные вставки для датчика предельного уровня

FEM51: 2-х проводная версия для переменного тока; нагрузка подключается непосредственно к источнику питания через тиристор

FEM52: 3-х проводная версия для постоянного тока; нагрузка подключается отдельно через p-n-p-транзистор

FEM54: универсальная версия с релейным выходом; нагрузки подключаются через 2 двухполюсных переключателя на два направления (DPDT)

Электронные вставки для датчика уровня

FEM55: для раздельного исполнения; передача сигнала 8/16 мА по 2-х проводному кабелю

FEM57: для раздельного исполнения; передача ИЧМ сигнала; импульсы тока накладываются на напряжение питания по 2-х проводному кабелю; самопроверка переключателя без изменения значения уровня
FEM58: для раздельного исполнения; срабатывание по отрицательному фронту 2.2…4,0 / 0,4…1,0 мА (по EN50227 (NAMUR)) по 2-х проводному кабелю

Соединительные кабели

электронные вставки: поперечное сечение не более 2,5 мм²; корпус по DIN 46228

защитное заземление корпуса: поперечное сечение не более 2,5 мм²

эквипотенциальное подключение корпуса: поперечное сечение не более 4 мм²

Кабельный разъем особенность корпуса; клеммный блок Phoenix на электронной вставке
Диапазон измерений (срабатывания)

FTM50: общая длина 200/145 мм

FTM51: общая длина 300…4000 мм

FTM52: общая длина 1000…20000 мм

диапазон измерений зависит от свойств среды, условий монтажа и общей длины вилки; диапазон срабатывания ограничен длиной вилки

Входной сигнал

пластины с покрытием => малая амплитуда колебаний

пластины без покрытия => большая амплитуда колебаний

мониторинг частоты колебаний (диагностика) – обнаружение износа или нароста продукта

Частота колебаний стандартная вилка: 140 Гц; короткая вилка: 350 Гц
Взрывозащита

FEM51, FEM52, FEM54, FEM55:
- взрывозащита для работы во взрывоопасной газо-воздушной атмосфере: Ех d, Ex de, XP, искробезопасная цепь датчика Ex ia, IS

- взрывозащита для работы во взрывоопасной пыле-воздушной атмосфере: Dust-Ex, DIP
FEM57, FEM58:

- взрывозащита для работы во взрывоопасной газо-воздушной атмосфере: Ex ia, IS (искробезопасная цепь питания + искробезопасная цепь датчика)
- взрывозащита для работы во взрывоопасной пыле-воздушной атмосфере: Ex iaD, IS (искробезопасная цепь питания + искробезопасная цепь датчика)

Степень защиты

IP66/IP67 (корпус F15, F16, F17), MENA4X
IP66/IP68 (корпус F13, T13), NEMA4X, NEMA6P

Вибростойкость DIN60068–2–27 / IEC68–2–27: удар 30g; вибрация 0,01 г.²/Гц
Температура окружающей среды -50…+70 °С (-40…+70 °С с корпусом F16)
Сопротивление термоудару максимум 120K
Агрегатное состояние -твердый продукт
Диапазон давлений рабочей среды 1…25 бар
Давление разрыва 100 бар
Размер частиц ≤10 мм

Уровнемер MAIHAKLOT369

Уровнемер MAIHAKLOT369 пригоден для измерения уровня любых типов сыпучих материалов: как мелко – так и крупнозернистых материалов, а также уровня осадка в жидкостях. Например: гранулят, цемент, шлак, древесные опилки, пепел, осадок сточных вод, пищевое сырье, кофе, пшеница и многое другое. Уровнемер MAIHAKLOT 369 позволяет вести непрерывный мониторинг бункеров, силосов и танков даже в условиях сильной запыленности. Уровнемер может устанавливаться в узкие отверстия силосных ям.

Технические характеристики:

Диапазон измерения до 70 м

Давление в бункере до 200 кПа

Температура окружающая -20…+60 °С

Температура в бункере -40…+150 °С

Сертификация АТЕХ (взрывоопасная пыль) зона 20/21

Группа исполнения:

корпус IP 65

кабельный ввод IP 66

Выходы:

счетчик (шаг 100 мм)

4…20 мА (шаг 100 мм)

4…20 мА (шаг 1…5 мм)

Статусные/контрольные сигналы 2 реле с «сухим» контактом:

работа / неисправность

счет импульсов / сброс счетчика

Соединение с бункером фланец DN80/DN100 PN10

Виды чувтвительных грузов:

пластмассовый стандартное применение (до 60 °С)

алюминевый для высоких температур (до 150 °С)

нержавеющей стали для высоких температур (до 150 °С) и агрессивных сред

паукообразный из нерж. стали для пудры и материалов образующих крутой конус при сваливании (до 100 °С)

паукообразный полиэтиленовый для пудры и материалов образующих крутой конус при сваливании (до 60 °С)

мешок хрупкие материалы, продукты (до 80 °С)

перфорированный для измерения осадка в жидкостях

Лотовый уровнемер Silopilot T FMM 50

Silopilot – это лотовая система измерения уровня. Под конкретное применение подбираются подходящие грузы, которые воспринимают поверхность продукта. В зависимости от выбранного груза можно измерить уровень как крупно-, так и мелкозернистых или пылеобразных продуктов в силосах или бункерах. Также возможно измерение уровня жидкостей в емкостях.

Особенности и преимущества

·  Измерение уровней независимо от свойств продукта

·  Высокая точность определения уровня, погрешность ±1 импульс

·  Электронный отказобезопасный режим определения минимального уровня, благодаря которому измерительный груз не выпадает в выпускное отверстие силоса и не повреждает транспортировочные системы

·  Подъемная мощность обеспечивает надежность подъема измерительного груза

·  Ручное или автоматическое управление с дистанционным запуском и индикацией делает этот прибор идеальным для автоматического управления и контроля силоса

·  Компактность конструкции, быстрый и экономичный монтаж, легкость обслуживания

Основные технические характеристики

Диапазон измерения: до 70 м
Температура: -40…230 °C
Давление: 0.8–3 бар
Сила растяжения: 500 Н
Выходы: 4…20 мА

Лотовый уровнемер Silopilot T FMM 20

Silopilot – это лотовая система измерения уровня. Под конкретное применение подбираются подходящие грузы, которые воспринимают поверхность продукта. В зависимости от выбранного груза можно измерить уровень как крупно-, так и мелкозернистых или пылеобразных продуктов в силосах или бункерах. Также возможно измерение уровня жидкостей в емкостях.

Особенности и преимущества

·  Измерение уровней независимо от свойств продукта

·  Высокая точность определения уровня, погрешность ±1 импульс

·  Электронный отказобезопасный режим определения минимального уровня, благодаря которому измерительный груз не выпадает в выпускное отверстие силоса и не повреждает транспортировочные системы

·  Подъемная мощность обеспечивает надежность подъема измерительного груза

·  Ручное или автоматическое управление с дистанционным запуском и индикацией делает этот прибор идеальным для автоматического управления и контроля силоса

·  Компактность конструкции, быстрый и экономичный монтаж, легкость обслуживания

Основные технические характеристики

Диапазон измерения: до 32 м
Температура: -20…60 °C
Давление: 0.8–1.1 бар
Сила растяжения: 150 Н
Выходы: 4…20 мА

Заключение

уровнемер жидкость сырье

И в заключении, проанализировав все приборы, о которых было сказано выше, хотелось бы выделить прибор ПМП-118-А108 для измерения уровня жидких сред. Доступная цена (8600 рублей), с учетом того, что срок службы прибора 15 лет. Диапазон температур окружающей среды, град. С        -50…+60, что является огромным плюсом, учитывая наш климат.

Уровнемер может применяться во взрывоопасных зонах.

Для измерения уровня сыпучик тел, больше подойдет Soliphant M

Стоимостью 28000 рублей. Не смотря на высокую стоимость, этот прибор включает множество достоинств. Разнообразные конструкции обеспечивают широкий спектр применения датчиков. Имеет пыле- и взрывозащищенное исполнение. Компактного исполнения – монтируется в любом положении. Широкая область применения благодаря различным вариантам конструкции.

Лидер на рынке в сфере определения уровня сыпучих продуктов с 1967 года

Не требует калибровки: простой монтаж («включай и работай»)

Нет движущихся механических частей: нет износа, длительный срок службы.

Не чувствителен к внешней вибрации и налипанию продукта: не требует обслуживания, не зависит от свойств продукта.


Список использованных источников

1. Кулаков M.В., Технологические измерения и приборы для химических производств, 3 изд., M., 1983; Шкатов E.Ф., Технологические измерения и КИП на предприятиях химической промышленности, M., 1986.

2. http://www.kipspb.ru/catalog/enhaus/pred_urov/element294994.php

3.http://www.promspravka.com/catalog/D/DL/33/2/20/5/2/120/urovnem/urlot/lot/lot_589.html? f=1


Страницы: 1, 2


рефераты скачать
НОВОСТИ рефераты скачать
рефераты скачать
ВХОД рефераты скачать
Логин:
Пароль:
регистрация
забыли пароль?

рефераты скачать
рефераты скачать
ТЕГИ рефераты скачать

Рефераты бесплатно, реферат бесплатно, рефераты на тему, сочинения, курсовые работы, реферат, доклады, рефераты, рефераты скачать, курсовые, дипломы, научные работы и многое другое.


Copyright © 2012 г.
При использовании материалов - ссылка на сайт обязательна.
