ВВЕДЕНИЕ

Одно из перспективнейших направлений сегодня в области упаковки в России – ПЭТ-тара. Как это не удивительно, но эта тенденция на отечественном рынке полностью соответствует общемировым тенденциям развития рынка тары и упаковки. Практически во всех развитых странах, производство и спрос на пластиковую тару в последнее время значительно увеличивается.

Пластиковые бутылки, как и другие разновидности тары, относятся, в соответствии с рыночной классификацией, к промышленным товарам, то есть товарам, чьими потребителями являются производственные предприятия, создающие в свою очередь товары или услуги для потребительского рынка. Особенность промышленных товаров – высокая зависимость от развития рынка конечного продукта, в данном случае, от рынка продукции, подлежащей розливу в ПЭТ-тару. Основные области применения пластиковых бутылок в качестве тары общеизвестны:

–пищевая промышленность (слабоалкогольные напитки, лимонад, минеральная вода, растительное масло и пр.)

– косметическая промышленность (шампунь, жидкое мыло, пена для ванны и прочее),

–медицина.

Но наибольший спрос следует отметить со стороны производителей продуктов питания и напитков. Хоть здесь и начинаются настолько привычные уже нам отличия российского рынка от европейского. Одни из крупнейших покупателей пластиковых бутылок или преформ – производители слабоалкогольных напитков, особенно пива. Так вот если в европейских странах традиционной упаковкой пива является стекло и жестяные банки, то в России особый интерес производители пива стали с некоторых пор проявлять именно к пластиковой таре. По данным маркетингового агентства «Бизнес-аналитика», потребление пива в пластиковой таре увеличилось с 10% в 1999 году до 17% в 2000 году, то есть возросло на 70%.

Преимущества пластмассовых бутылок очевидны: имея основные свойства стеклянных бутылок (прозрачность, сопротивление воздействиям окружающей среды, пара и кислорода, проникновению посторонних запахов и т.д.), они, бутылки из ПЭТ), намного легче и не подвержены механическим воздействиям. Кроме того, пластмассовые бутылки могут перерабатываться для повторного использования.

Из большого числа пластмассовых бутылок выделяются бутылки, изготовленные из полиэтилентерефталата (ПЭТ), для минеральной воды, газированных и спокойных напитков, соков, пива, спиртных напитков, масла, уксуса и т.д.

ПЭТ является исключительно безопасным материалом с точки зрения экологии. Материал безвреден при его использовании в пищевой упаковке, так как не содержит токсичных веществ, способных проникать в пищу при хранении.

В целом рынок ПЭТ-бутылок оценивается специалистами в 4,3-4,5 млрд. пластиковых бутылок в год. Эксперты прогнозируют дальнейшее увеличение спроса и предложения на ПЭТ-упаковку. Во-первых, благоприятно развиваются пищевая промышленность в целом и соответствующие отрасли в частности, во-вторых, некоторые свойства пластиковой тары просто уникальны. Перспективность этой упаковки очевидна, учитывая такие качества ПЭТ-упаковки, как эстетичность (возможны вариации в форме и цвете пластиковых бутылок), удобство для производителей (удобство процесса упаковки), продавцов (пластиковая тара удобнее при транспортировке – низкий вес, гибкость) и потребителей (удобство использования.), низкую стоимость, экологическую чистоту этой упаковки.

Вопрос экологичности ПЭТ-тары особенно актуален сегодня в развитых странах, где сбор и утилизация мусора, является не менее прибыльным занятием, чем производство продукции. Тем более, структура сбора мусора у населения основана на сортировке использованной тары, что облегчает процесс сбора и утилизации пластиковой упаковки заграницей. В нашей стране, к сожалению, переработка пластиковой тары в этом плане несколько затруднена. Термин «вторичное использование» подразумевается российскими предпринимателями в буквальном плане. Например, в конце июня этого года в Воронеже главный санитарный врач Михаил Чубирко подписал постановление "О запрещении повторного использования бутылок из преформы ПЭТ при продаже пищевых продуктов", так как повторное использование пластиковой тары может стать причиной отравления.

Технология производства пластиковой тары такова: на первом этапе из полимерного гранулята изготавливают преформы, которые на следующем этапе выдуваются с помощью специального оборудования. Пластиковые преформы в нашей стране производятся, в то время как найти отечественного поставщика гранулята достаточно проблематично. Тем более требования к качеству гранулята достаточно высоки, от него зависят показатели качества пластика – прочность, гибкость, жаростойкость, скорость переработки, вязкость, прозрачность), а следовательно, и качество готовой пластиковой упаковки. Поэтому гранулят чаще покупается российскими производителями преформ за границей.

Учитывая уникальные характеристики пластиковой тары и темпы роста популярности этого типа упаковки в других странах, можно сделать прогноз о росте использования пластиковой тары в нашей стране в целом. Российские предприятия сегодня стремятся к наращиванию производственных мощностей и увеличению объемов производства пластиковых преформ в соответствии с потребностями рынка. Единственное слабое место в этой цепочке – отсутствие предложения качественного отечественного гранулята в соответствующих объемах, но остается надежда, что столь перспективное направление, как производство полимерного гранулята, не останется без внимания предприимчивых инвесторов.

1. ЛИТЕРАТУРНЫЙ ОБЗОР

1.1 Развитие рынка полиэтилентерефталата. Конкурирующие материалы

Мировое Производство пластмасс возрастает на 5-6 % ежегодно и, по прогнозам, к 2010 г. достигнет 250 млн. тонн. Причем, наиболее быстро развивающимся сегодня является рынок полиэтилентерефталата (ПЭТ).

За последние 10 лет число мировых производителей ПЭТ удвоилось. С начала 1990-х годов двадцатого века по настоящее время наблюдается интенсивное развитие мирового производства ПЭТ. С 1990 по 1995 гг. темпы мирового спроса на ПЭТ в среднем составляли 15 % в год, с 1995 по 2000 гг. рост в среднем составлял уже 20 % ежегодно. Последние несколько лет рост мирового рынка ПЭТ составляет в среднем 10 % в год /1/.

Материалы из ПЭТ были разработаны в начале 1940-х годов и с тех пор показали универсальность их применения в легкой, пищевой промышленности, в станко - и приборостроении, в машиностроении, в медицине и фармацевтике и т.д.

ПЭТ теперь является наиболее широко применяемым материалом для производства бутылок. Бутылка в качестве безвозвратной тары наиболее популярна во всем мире; напротив, подлежащие возврату пластмассовые бутылки не нашли значительного применения. Спрос на ПЭТ-бутылки начал расти благодаря их применению для напитков, особенно для газированных безалкогольных напитков, минеральной воды и других, что в общей сложности составляет 80 % (тогда как пищевые продукты до 10 %) от общего объема ПЭТ, применяемого в упаковке. Рост применения ПЭТ явился результатом, главным образом, замены существующей упаковки; для газированных напитков он заменил стекло и, в меньшей степени, металлическую тару, а для воды он заменил поливинилхлорид (ПВХ) и стекло. Неясно, будет ли упаковка пива в ПЭТ прогрессировать быстрее рынка. Прогнозируемый рост для упаковки пива в ПЭТ-бутылках приблизительно 10 % в год в последующие пять лет.

С развитием технологий переработки ПЭТ стал подходящим упаковочным материалом для более разнообразных конечных применений. С развитием технологий переработки ПЭТ стал подходящим упаковочным материалом для более разнообразных конечных применений. Разработки использования полимеров с высокими барьерными свойствами по отношению к газу, проводятся множеством компаний. Они включают поливиниловый спирт (ПВС), полиамиды (ПА, найлоны) в многослойных структурах, покрытия с органическими материалами, использование по- ливинилиденхлорида (ПВДХ), эпоксиаминов в качестве внешних покрытий ПЭТ-бутылок, неорганические покрытия, включая кварц и оксид кремния, и покрытия плазменным напылением углерода и оксида кремния как изнутри, так и снаружи в ПЭТ-бутылках. Эти разработки расширят рынок ПЭТ для фасовки напитков, требующих высоких барьерных свойств, причем главной целью является упаковка пива, для которого сейчас преобладает стеклянная и металлическая тара. Существует также много применений для упаковки пищевых продуктов, особенно продуктов детского питания, которые в настоящее время в значительной степени упаковывают в стеклянную и металлическую тару. Новейшие разработки с жидкокристаллическими полимерами (ЖКП), акцепторами кислорода и нанокомпозитами расширят потенциал применимости ПЭТ.

Роль высокобарьерных полиэфиров, таких как полиэтиленафталат (ПЭН), альтернативного ПЭТ, была пока незначительной. ПЭН имеет лучшие барьерные и термические свойства, но более дорог, и его барьерные свойства по отношению к газу не настолько хороши, как у многих многослойных и с нанесенным покрытием материалов на основе ПЭТ. Модификация различных марок ПЭТ сополимеризацией или введением добавок позволила перерабатывать этот полимер с большей производительностью и, следовательно, большей экономичностью выдувным формованием на лучших перерабатывающих машинах и может также привести к снижению образования ацетальдегида (АА) для упаковки чувствительных к АА продуктов, типа минеральной воды. Модифицированные марки ПЭТ и новые технологические процессы, использующие горячеканальные формы и криогенное охлаждение для увеличения теплостойкости, расширяют применение ПЭТ для горячего заполнения напитков и пищевых продуктов.

С 1960-х гг. для упаковки пищевых продуктов применялся ПВХ. Во Франции возможность развития рынка упаковки из ПВХ для пищевого растительного масла появилась из-за трудности мойки стеклянной возвратной тары. ПВХ считался лучшим доступным полимерным материалом из-за его прозрачности, хорошей маслостойкости, низкого привкуса, запаха и цены. К концу 1960-х гг., когда было получено официальное разрешение на упаковку воды, во Франции в ПВХ-бутылки также стала упаковываться родниковая вода. Другие страны Европы последовали за Францией, и ПВХ оставался основным полимерным материалом для упаковки негазированной воды, соков, вина и пищевых масел в течение 20 лет, пока ему не был брошен вызов со стороны производителей ПЭТ. Жесткий ПВХ — аморфный полимер с хорошей жесткостью, прозрачностью и химической стойкостью и хорошими барьерными свойствами по отношению к газу. Большая часть ПВХ перерабатывается экструзионно-раздувным формованием и с появлением полимеров с высокой молекулярной массой, двухосной ориентацией для него открылся рынок упаковки газированной воды и безалкогольных напитков /1/.

В числе барьерных полимеров в 1960-х гг. фирма Monsanto разработала материал Lopac (AN/S), сополимер акрилонитрила и стирола (70/30). Первоначально бутылки получали экструзионно-раздувным формованием и литьем под давлением с последующим выдувом. Также возможна переработка с двухосной ориентацией; бутылки могли быть получены растяжением при раздуве преформ на оборудовании Monsanto. AN/S имеет превосходные барьерные свойства по отношению к газу, высокую твердость и превосходную прозрачность и химическую стойкость. В Monsanto разработали ориентированные Cycle-Safe бутылки из смолы Lopac. Для Cycle-Safe бутылок с высокими барьерными свойствами, жесткостью, возможностью повторного заполнения позже, в 1984 г. было получено подтверждение PDA на использование их для безалкогольных напитков. В Connecticut Technical Centre фирмы Monsanto установили промышленную линию для производства бутылок на 64 унции производительностью 125 бутылок в минуту с ежегодным объемом выпуска 50 млн. штук. Линия состояла из раздувной машины SBC 100, соединенной с литьевой машиной, установки для облучения электронным пучком и установки энергоснабжения. В Monsanto высоко оценили возможности рынка повторно заполняемых Cycle-Safe бутылок для безалкогольных напитков, потому что никакой другой полимерный материал не обладал жесткостью и теплостойкостью для мытья горячим раствором каустической соды.

Monsanto предложила лицензии на технологию получения возвратных Cycle-Safe бутылок и определила потенциальную возможность их использования для упаковки пива.

Основной патент описывает упаковочные материалы на основе сополимера акрилонитрила с содержанием его в пределах 55-90 % масс., с высокой стойкостью к кислороду и водяному пару, что придает улучшенные свойства упаковочному материалу. Другие патенты описывают использование акцепторов цианида водорода (HCN), таких как формальдегид, которые поглощают выделяемый HCN из расплава сополимера.

Также описывается использование облучения пучком электронов низкой интенсивности для удаления остаточного нитрильного мономера из преформ перед раздувным формованием, чтобы гарантировать соответствие требованиям PDA и устранение изменения вкуса содержимого бутылки, обеспечивая возможность этой тары для упаковки пищевых продуктов. Смола Lopac была полимером, который подходил для упаковки пищевых продуктов и напитков. Он имел более низкую плотность, чем ПВХ и ПЭТ, идеальную для облегченных бутылок. Он мог подвергаться двухосной ориентации, как указанные материалы. Также он обладал высокой прозрачностью, сопоставимой с ПЭТ, и лучшей, чем у ПВХ. Дополнительными преимуществами были его более высокие теплостойкость и барьерные свойства по отношению к газу по сравнению с ПВХ и ПЭТ.

Приблизительно в то же время в США появился другой сополимер акрилонитрила для упаковки пищевых продуктов — Ваrех, модифицированный каучуком сополимер акрилонитрила и метилакрилата. Материал был разработан фирмой SOHIO (Standard Oil Company, штат Огайо). Модификация каучуком используется для повышения ударных свойств, в противном случае свойства подобны сополимеру AN/S, с превосходной прозрачностью, химической стойкостью, высокой жесткостью и отличными барьерными свойствами по отношению к газу. Вагех 210 (AN/MA), сополимер акрилонитрила и метилакрилата (75/25), легко перерабатывается на обычных машинах раздувного формования, используемых для формования жесткого ПВХ. Также возможна двухосная ориентация. В 1979 г. несколько цилиндрических бутылок были произведены на машине фирмы Sidel (Solvay/Sidel ВАР) из Ваrех и нитрильных сополимеров Soltan фирмы Solvay для пастеризованного пива «Fischer» во Франции. Смола Ваrех получила разрешение PDA для применения в упаковке пищевых продуктов (но не для прямого контакта с напитками), однако бутылки из нее не подходили для горячего заполнения.

Далее следует рассмотрение альтернативных полимеров, ПВХ и сополимеров акрилонитрила с ПЭТ, и основных вопросов упаковки. Для ПВХ и сополимеров акрилонитрила проблемой являются остаточные мономеры: винилхлорид и акрилонитрил показали, что потенциально обладают вредным влиянием и их миграция из упаковки в продукт должна быть снижена до очень низкого уровня. В общем, проблема остаточного мономера в ПЭТ является незначительной и более контролируемой. Барьерные свойства сополимеров по отношению к газу намного лучше, чем у ПВХ и ПЭТ.

Сополимеры акрилонитрила не настолько жесткие, как ПВХ и ПЭТ. Ориентация улучшает физические и барьерные свойства и придает жесткость, достаточную для большинства упаковочных применений. Все три полимера имеют относительно низкую теплостойкость. Сополимеры акрилонитрила и ПВХ могут перерабатываться литьем под давлением, экструзией и экструзионно-раздувным формованием.

ПЭТ лучше подходит для литья под давлением; экструзионно-раздувное формование возможно только при использовании марок с очень высокой молекулярной массой. ПЭТ очень чувствителен к влаге во время переработки и будет быстро разлагаться, если материал был неправильно высушен. ПВХ и сополимеры акрилонитрила менее подвержены действию влаги, но более чувствительны к термодеструкции при переработке. Визуально ПЭТ является прозрачным и имеет хороший цвет и глянец, в большей степени, чем ПВХ. Сополимер акрилонитрила со стиролом AN/S имеет хорошую прозрачность, твердость и, из альтернативных полимеров, имеет визуальное и ощутимое восприятие, сходное со стеклом. Сополимеры акрилонитрила/метилакрилата включают компонент, который ухудшает прозрачность, цвет и глянец, но улучшает ударную вязкость. ПЭТ имеет белый оттенок; ПВХ и оба сополимера акрилонитрила — желтоватый.

ПВХ применялся в течение какого-то времени, но сейчас полностью заменен ПЭТ. Сополимеры акрилонитрила не регенерируются из-за остаточного мономера, смола Lopac исчезла с рынка, в то время как Ваreх на нем представлен. Рассмотрев и сравнив свойства полимеров и сополимеров приходим к выводу что лучше всего для производства газированных напитков и пива, т.е не очень чувствительных к кислороду напиткам, идеально подходит ПЭТ. По сравнению с другими перечисленными полимерами он обладает низкой стоимостью и в отличие от ПВДХ может перерабатываться литьем под давлением.

1.2 Производство ПЭТ

Сырьем для производства ПЭТ обычно служит диметиловый эфир терефталевой кислоты с этиленгликолем. Получают полиэтилентерефталат поликонденсацией терефталевой кислоты (бесцветные кристаллы) или ее диметилового эфира с этиленгликолем (жидкость) по периодической или непрерывной схеме в две стадии. По технико-экономическим показателям преимущество имеет непрерывный процесс получения ПЭТ из кислоты и этиленгликоля. Этерификацию кислоты этиленгликолем (молярное соотношение компонентов от 1:1,2 до 1:1,5) проводят при 240-270 оС и давлении 0,1 - 0,2 МПа.

Обычно материал с более низкой молекулярной массой (М - 20 000) применяется для изготовления волокон; в других приложениях используется материал с более высокой молекулярной массой.

Полученную смесь бис-(2-гидроксиэтил)терефталата с его олигомерами подвергают поликонденсации в нескольких последовательно расположенных аппаратах, снабженных мешалками, при постепенном повышении температуры от 270 до 300 оС и снижении разряжения от 6600 до 66 Па.

После завершения процесса расплав полиэтилентерефталата выдавливается из аппарата, охлаждается и гранулируется или направляется на формование волокна. Матирующие агенты (TiO2), красители, инертные наполнители (каолин, тальк), антипирены, термо- и светостабилизаторы и другие добавки вводят во время синтеза или в полученный расплав полиэтилентерефталата.

Достигнутая регулярность строения полимерной цепи повышает способность к кристаллизации, которая в значительной степени определяет механические свойства. Фениленовая группа в основной цепи придает жесткость скелету и повышает температуру стеклования и температуру плавления. Химическая стойкость ПЭТ близка к таковой у полиамидов, и он проявляет очень хорошие барьерные свойства. ПЭТ обладает способностью существовать в аморфном или кристаллическом состояниях, причем степень кристалличности определяется термической предысторией материала.
При быстром охлаждении ПЭТ аморфен и прозрачен, при медленном – кристалличен (до 50%).

Товарный ПЭТ выпускается обычно в виде гранулята с размером гранул 2-4 миллиметра. Производители ПЭТ в основном находятся за пределами России и СНГ.

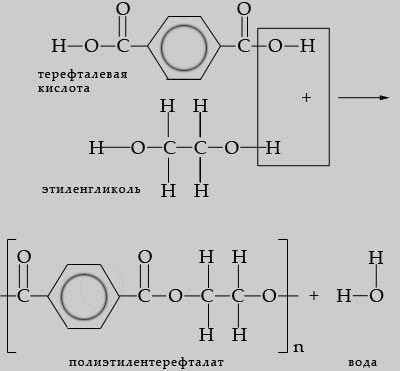

Рис.1.1 Реакция поликонденсации терефталевой кислоты и этиленгликоля при получении ПЭТ.

1.3 Характеристика и технологические свойства ПЭТ

ПЭТ имеет высокую химическую стойкость к бензину, маслам, жирам, спиртам, эфиру, разбавленным кислотам и щелочам. Полиэтилентерефталат не растворим в воде и многих органических растворителях, растворим лишь при 40-150 град. С в фенолах и их алкил- и хлорзамещенных, анилине бензиловом спирте, хлороформе, пиридине, дихлоруксусной и хлорсульфоновой кислотах и др.. Неустойчив к кетонам, сильным кислотам и щелочам.

Имеет повышенную устойчивость к действию водяного пара.

 Аморфный полиэтилентерефталат – твердый прозрачный с серовато-желтоватым оттенком, кристаллический – твердый, непрозрачный, бесцветный. Отличается низким коэффициентом трения (в том числе и для марок, содержащих стекловолокно). Термодеструкция ПЭТ имеет место в температурном диапазоне 290-310 оС. Деструкция происходит статистически вдоль полимерной цепи; основными летучими продуктами являются терефталевая кислота, уксусный альдегид и монооксид углерода. При 900 °С генерируется большое число разнообразных углеводородов; в основном летучие продукты состоят из диоксида углерода, монооксида углерода и метана. Для предотвращения окисления ПЭТ во время переработки можно использовать широкий ряд антиоксидантов.

Длина макромолекулярной цепочки определяет молекулярную массу материала, его свойства и применение. Характеристическая вязкость — практическая мера молекулярной массы макромолекул. Она определяет потенциальное применение сырья, основанное на свойствах и условиях технологического процесса. Характеристическая вязкость описывает структуру цепочки, которая может содержать гомополимер (обычно линейная цепочка) или сополимер с ответвлениями основной линейной цепочки. Длина и сложность ответвлений цепочки могут изменяться и влиять на характеристическую вязкость так, что гомополимер с вязкостью 0,78 будет растягиваться совсем не так, как сополимер, имеющий такую же вязкость. Технологические свойства этих материалов различны: например, растягивание, режим растягивания, интенсивность плавления и температурный режим.

В табл. 1.1 приведены свойства ПЭТ, относящиеся к процессу производства тары и ее свойствам. Некоторые параметры меняются в зависимости от производителя и класса полимера.

Таблица 1.1 Свойства ПЭТ
