Курсовая работа: Дослідження проблеми взаємозамінності, допусків й посадкиКурсовая работа: Дослідження проблеми взаємозамінності, допусків й посадкиКурсова робота "Дослідження проблеми взаємозамінності, допусків й посадки" Введення Ціль курсової роботи – придбання практичних навичок користування стандартами, а також вибору допусків і посадок у конкретних умовах. Курсова робота складається з наступних основних розділів: 1. Розрахунок і вибір посадок для гладких циліндричних з'єднань; 2. Розрахунок кількості груп деталей для селективного складання з'єднання необхідної точності; 3. Розрахунок і вибір полів допусків для деталей, що сполучаються з підшипниками кочення; 4. Вибір допусків і посадок шпонкових з'єднань; 5. Допуски й посадки шліцевих з'єднань; 6. Розрахунок допусків розмірів, що входять у заданий розмірний ланцюг. посадка циліндричний шліцевий підшипник 1. Розрахунок і вибір посадок для гладких циліндричних з'єднань Вихідні дані 1. Номінальний розмір – 120 мм 2. Значення розрахункових зазорів або натягів мкм; мкм 3. Система полів допусків – система вала cн Виконання роботи 1. Визначити середнє значення числа одиниць допуску. , (1.1) =346–236=110 мкм 2. Попередньо по таблиці А2 додатки А встановили квалітет 8, по якому виготовляються деталі з'єднання. 3. Визначити значення граничних технологічних натягів. Шорсткість деталей з'єднання по формулі , (1.2) (1.3) 4. Вибрати поля допусків деталей з'єднання по таблицях П 4-П10/4. , квалітет 8, , квалітет 8. Вибираємо основні відхилення отвору по таблиці П8/1 і формулам (1.4), (1.5) (1.4) еi=310 мкм es=ei+Td (1.5) es=310+54=364 мкм Записуємо обрану посадку Перевіряємо дотримання умови вибору (1.6) Умова дотримується – посадка обрана вірно. 5. Уточнюємо шорсткість поверхні вала й отвору по формулі (1.2): мкм, мкм. Вибираємо стандартні значення й по таблиці: мкм, мкм. По таблиці призначаємо завершальний технологічний процес, що забезпечує необхідну точність і шорсткість: – для отвору – розточування на токарських верстатах тонке (алмазне) – для вала – зовнішнє гостріння тонке (алмазне) 6. Вибираємо засобу виміру. Для отвору: .00, IT = 54 мкм – Нутромір індикаторний з точністю відліку 0,01 мм, на нормованій ділянці шкали в 0,1 мм, . Для вала , IT =54 мкм – Микрокатр типу ИГП із ціною розподілу 0,005 (±0,15 мм), . 7. Будуємо схему полів допусків з'єднання Схема допусків з'єднання 8. Креслимо ескізи з'єднання і його деталей

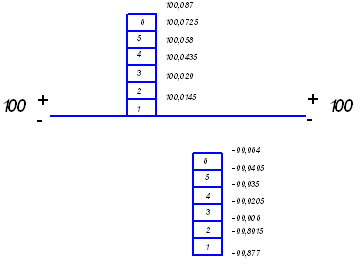

Малюнок 1.2 – Ескізи з'єднання і його деталей: а – вал, б – отвір, в-в-повне з'єднання 2. Розрахунок кількості груп деталей для селективного складання з'єднання необхідної точності Вихідні дані 1. З'єднання технологічним, заданим номінальним розміром і полями допусків деталей по можливостях виготовлення – . 2. Точність з'єднання (експлуатаційного), задана груповим допуском посадки (зазору), необхідне за умовами функціонування з'єднання – мкм Виконання роботи 1. Визначити значення допусків, граничних відхилень і граничних розмірів вала й отвору. По таблиці П4/4 визначаємо верхнього й нижнє граничне відхилення для отвору. ES = +87 мкм; EI=0 мкм. По таблиці П8/4 визначаємо верхнього й нижнє граничне відхилення для вала. es = -36 мкм; ei=-123 мкм. Найбільший граничний розмір для отвору: (2.1) Найменший граничний розмір для отвору: (2.2) Найбільший граничний розмір для вала: (2.3) Найменший граничний розмір для вала: (2.4) Допуски для отвору: TD=ES – EI =100 – 0 = 100 мкм (2.5) Допуски для вала: Td=es – ei = (–36) – (–123) = 87 мкм (2.6) 2. Визначити значення граничних зазорів у заданому з'єднанні (технологічному). =ES – ei =87 – (–123) = 210 мкм (2.7) =EI – es =0 – (–36) = 36 мкм (2.8) 3. Визначити число груп вала й отвору для забезпечення заданої точності з'єднання. , (2.9) де – допуск посадки по можливостях виготовлення; – груповий допуск посадки по вимогах експлуатації. ; . Знаходимо кількість груп вала й отвору , (2.10) Приймаємо . Групові допуски деталей для селективного складання ; , т.е. допуски всіх розмірних груп вала або отвори будуть рівні між собою. (2.11) 4. Виконати схему полів допусків заданого з'єднання 100H9/F9, деталі якого варто розглядати на сім розмірних груп (малюнок 2.1). Схема полів допусків з'єднання 100H9/f9, деталі якого розсортовані на сім розмірних груп 5. Скласти карту сортувальника, указавши в ній граничні розміри валів і отворів у кожній розмірній групі (таблиця 2.1). Таблиця 2.1 – Карта сортувальника для сортування на групи деталей з'єднання

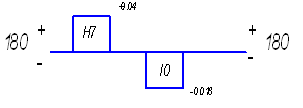

3. Розрахунок і вибір полів допусків для деталей, що сполучаються з підшипниками кочення Вихідні дані 1. Номер підшипника кочення – 317 2. Значення радіального навантаження на опорі підшипника – 18 кн. 3. Креслення вузла, у якому використовують підшипник кочення – малюнок 15 (додаток Г). Виконання роботи 1. Вибираємо конструктивні розміри заданого підшипника кочення серії 317. За ДСТ 8338–75 визначаємо D=180 мм; d=85 мм; Bк=41 мм; r=4 мм. 2. Обґрунтувати характер навантаження підшипника. Вибираємо характер навантаження підшипника – перевантаження до 150%, помірні поштовхи вібрації. 3. Установити вид навантаження кожного кільця підшипника. Для внутрішнього кільця встановлюють циркуляційне навантаження, а для зовнішнього кільця – місцеве. 4. Розрахувати й вибрати посадки підшипника на вал і в корпус. При циркуляційному навантаженні кілець підшипників посадки на вали й у корпуси вибирають за значенням інтенсивності радіального навантаження на посадковій поверхні. Інтенсивність радіального навантаження визначають по формулі (3.1) (3.1) де R – радіальне навантаження, кн; В-Ширина підшипника, м; kn – динамічний коефіцієнт посадки, що залежить від характеру навантаження, kn=1–1,8; F – коефіцієнт, що враховує ступінь ослаблення натягу при порожньому валу й тонкостінному корпусі, при суцільному валу F=1; FA – коефіцієнт, що враховує нерівномірність розподілу радіального навантаження між рядами роликів і кульок, для радіальних і радіально упорних підшипників з одним зовнішнім або внутрішнім кільцем FA=1. кН/м При кН/м и d = 85 мм поле допуску вала js6. Умовна позначка з'єднання «внутрішні кільця підшипника – вал» – для циркулярного навантаженого кільця (таблиця П. 19/4). При місцевому виді навантаження поле допуску корпуса для D=180 мм – H7. Умовна позначка з'єднання «корпус – зовнішнє кільце підшипника – (таблиця П20/4) 5. Для з'єднань «корпус-підшипник» і «підшипник-вал» побудувати схеми полів допусків. Верхнє граничне відхилення для внутрішнього кільця ES = 0 мм Нижнє граничне відхилення для внутрішнього кільця EI = -0,02 мм Верхнє граничне відхилення для вала es = 0,011 мм Нижнє граничне відхилення для вала ei = 0,011 мм (таблиця П5/4) Верхнє граничне відхилення для корпуса ES = 0,040 мм Нижнє граничне відхилення для корпуса EI=0 мм Верхнє граничне відхилення для зовнішнього кільця es = 0 мм Нижнє граничне відхилення для зовнішнього кільця ei = -0,025 мм. Схеми полів допусків з'єднань: а-а – поле допуску для посадки , б – поле допуску для посадки 4. Вибір допусків і посадок шпонкових з'єднань Вихідні дані 1. Діаметр вала d=30 мм 2. Вид з'єднання – нормальне 3. Конструкція шпонки – сегментна Виконання роботи 1. Визначити основні розміри шпонкового з'єднання. За ДСТ 24071–80 для d=30 мм: b=8 мм; висота h=11 мм; =8,0 мм; =3,3 мм; D=28 мм. 2. Вибрати поля допусків деталей шпонкового з'єднання по ширині шпонки b=8 мм залежить від нормального виду з'єднання. При нормальному виді з'єднання на ширину шпонки вибираємо поле допуску – h9; на ширину паза вала – N9; на ширину паза вала – Js9. 3. Призначити поля допуску на інші розміри деталей шпонкового з'єднання визначені в ДЕРЖСТАНДАРТ 24071, по яких призначають наступні поля допусків: – висота шпонки – по h11; – довжина шпонки – по h14; – довжина паза вала – по H15; – глибина паза вала й втулки – H12; – діаметр сегментної шпонки. – h12. Поля допусків шпонкового з'єднання по номінальному розмірі «вал-втулка» установлюють при точному центруванні втулки на валу – . 4. Вичертити схему розташувань полів допусків розмірів шпонкового з'єднання. Схема розташування полів допусків шпонкового з'єднання 5. Заповнити таблицю 5.1 «Розмірні характеристики деталей шпонкового з'єднання» Розмірні характеристики деталей шпонкового з'єднання
