Реферат: Черчение. 9 класс

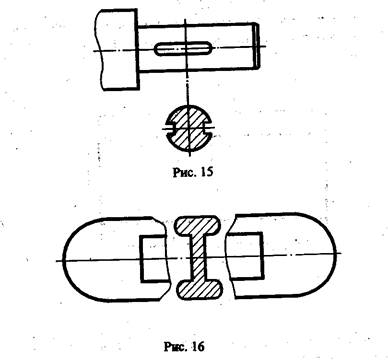

Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обво­дят сплошной тонкой линией (от S/3 до S/2).

Наложенное сечение располагают в том месте, где проходила секущая плоскость, непосредственно на самом виде, к которому оно относится, то есть как бы на­кладывают на изображение.

Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено непо­средственно на продолжении линии сечения (рис. 15).

Или в стороне от этой линии. Вынесенное сечение может быть размещено на месте, предназначенном для одного из видов (см. рис. 13), а также в разрыве между частями одного и того же вида (рис. 16) Для несиммет­ричных наложенных сечений линию сечения проводят со стрелками, но буквами не обозначают (рис. 14).

Обозначение сечений

Положение секущей плоскости указывают на чер­теже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штри­хов берётся в пределах от $ до 11/2S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную бу­кву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сече­ния не проврдяЯ4. Сечение можно располагать с поворо­том, тогда к надписи А-А должен быть добавлен символ

повёрнуто О , то есть А-АО.

Некоторые правила построения сечений

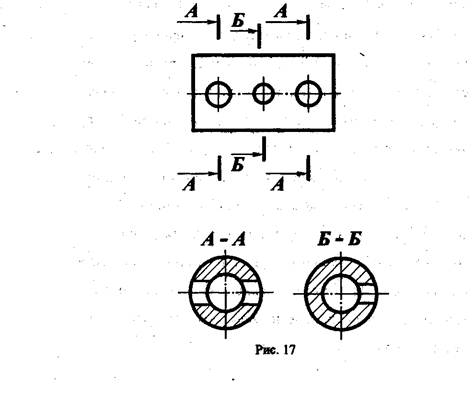

На чертеже одной детали может быть столько раз­личных сечений, сколько нужно для полного выявления её формы. Дня нескольких одинаковых сечений, относя­щихся к одному и тому же предмету, следует линии се­чения обозначать одной и той же буквой и вычерчивать одно сечение (рис. 17).

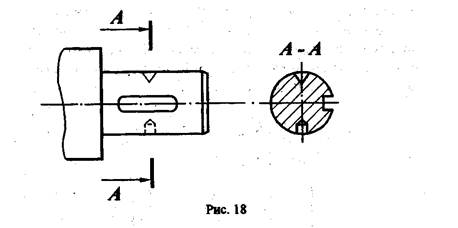

Если секущая плоскость проходит через ось по­верхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления показы­вают полностью (рис. 18).

Однако можно заметить, что это относится к изо­бражениям отверстий и углублений цилиндрической, конической и шарообразной формы и не распространя­ется на изображение в сечении шпоночного паза.

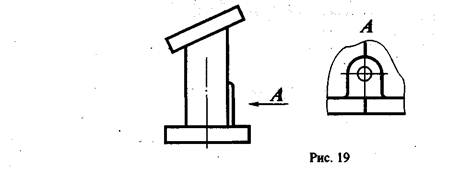

10. МЕСТНЫЙ ВИД, ЕГО НАЗНАЧЕНИЕ

В некоторых случаях на чертеже вместо полного вида можно применить его часть. Это упрощает по­строение изображения предмета.

Изображение отдельного, ограниченного места поверхности предмета называется местным видом.

Его применяют в том случае, когда требуется показать форму и размеры отдельных элементов детали (фланца, шпоночной канавки и прочее).

Местный вид может быть ограничен линией обры­ва, осью симметрии и прочее. Располагают местный вид на свободном поле чертежа или в проекционной связи с другими изображениями. Применение местного вида позволяет уменьшить объём графической работы, сэко­номить место на поле чертежа.

11. РАЗРЕЗЫ, ИХ ОТЛИЧИЕ ОТ СЕЧЕНИЙ, ВИДЫ РАЗРЕЗОВ

Внутреннее очертание полых предметов на черте­жах можно показать штриховыми линиями, но форма деталей часто требует значительного количества таких линий, которые пересекаясь с контурными и между собой, затрудняют понимание чертежа. Чтобы избежать этого яснее показать внутреннее устройство детали, применяют изображения, называемые разрезом. Разре­зом называется изображение предмета, мысленно рассечённого плоскостью или несколькими плоско­стями.

На разрезе показывается то, что получается в секу­щей плоскости я за ней. Иными словами, разрез состоит из сечения и изображения того, что расположено за се­кущей плоскостью.

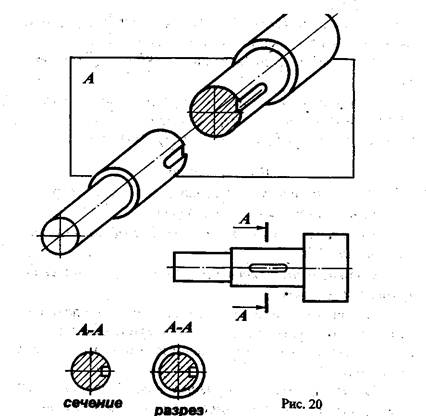

Между разрезом и сечением существует различие. Его видно в рис. 20.

Разрез отличается от сечения тем, что на нём пока­зывают не только то, что находится в секущей плоско­сти, но и то, что наводится за ней.

При выполнении разрезов на чертежах:

1 Невидимые внутренние очертания, изображае­мые штриховыми линиями, обводят сплошными основ­ными линиями.

2. Сплошные основные линии, изображающие эле­менты детали, находящиеся на части детали, располо­женной перед секущей плоскостью, не проводят.

3. Фигура сечения, входящая в разрез, заштриховы­вается.

4. Мысленное рассечение предмета должно отно­сится только к данному разрезу и не влечёт за собой из­менения других изображений того же предмета.

Виды разрезов

В зависимости от числа секущих плоскостей разре­зы разделяются на простые и сложные.

Простым называется разрез при одной секущей плоскости.

Сложным называется разрез при двух и более се­кущих плоскостях.

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, раз­резы подразделяют на вертикальные, горизонтальные и наклонные.

Вертикальным называется разрез при секущей плоскости, перпендикулярной горизонтальной плос­кости проекции.

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекции.

Наклонным называется разрез при секущей плоскости, составляющий с горизонтальной плоско­стью проекции угол, отличный от прямого.

Вертикальный разрез при секущей плоскости параллельной фронтальной плоскости проекций на­зывается фронтальным разрезом.

Вертикальный разрез при секущей плоскости параллельной профильной плоскости проекций назы­вается профильным разрезом.

Местным разрезом называется разрез, служа­щий для выяснения устройства предмета лишь в от­дельном ограниченном месте.

12. ОСОБЕННОСТИ ВЫЯВЛЕНИЯ РАЗРЕЗА АКСОНОМЕТРИЧЕСКОМ ИЗОБРАЖЕНИИ.

На изображениях, выполненных в аксонометрии, так же, как и на чертеже, применяют разрезы, которые выявляют скрытые внутренние формы предмета.

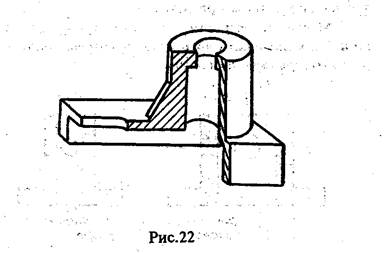

Для выявления внутреннего устройства детали, ко­торая вычерчена во фронтальной диметрии, в ней выре­зана передняя левая часть (рис. 22).

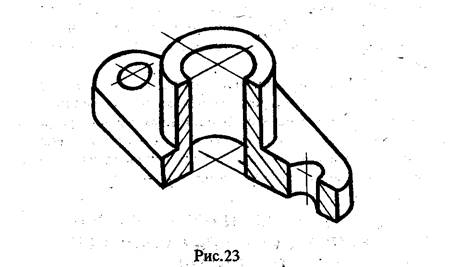

Разрез на аксонометрических изображениях дета­лей, имеющих симметричную форму, выполняют, как правило, с помощью секущих плоскостей, проходящих вдоль плоскости симметрии детали (рис. 23).

Разрез на этом изображении построен с помощью фронтальной и профильной секущих плоскостей, выре­зана передняя правая часть.

Построение разреза в аксонометрии заключается в следующем: сначала строят в аксонометрии полное изо­бражение предмета. Затем наносят контур сечения, обра­зуемый каждой секущей плоскостью. После этого убирают изображение отсечённой части, а затем обводят оставшуюся часть.

Части предметов, которые попадают в секущую плоскость, заштриховывают. Штриховку для различных секущих плоскостей выполняют в разные стороны. На­правление штриховки наносят параллельно гипотенузе равнобедренных прямоугольных треугольников, лежа­щих в соответствующих координатных плоскостях.

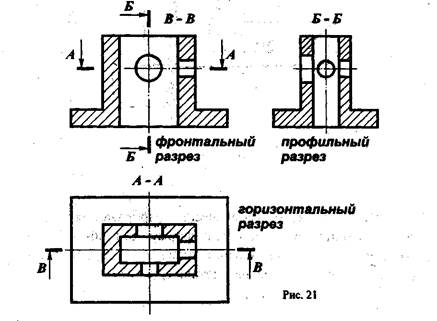

На одном чертеже может быть несколько разрезов (рис. 21). Но каждый из них должен быть целесообраз­ным. Разрез обычно располагают в проекционной связи: фронтальный - на месте главного вида; профильный -на месте вида слева; горизонтальный - на месте вида сверху.

Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают, В остальных случаях разрез обозначают так же, как и сечений, разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире.

13. РАЗЪЁМНЫЕ И НЕРАЗЪЁМНЫЕ СОЕДИНЕНИЯ. ВИДЫ РАЗЪЁМНЫХ СОЕДИНЕНИЙ

Каждое изделие - сборочная единица, состоит из отдельных деталей, которые соединены между собой подвижно или неподвижно. В зависимости от техниче­ских и эксплуатационных требований соединения быва­ют неразъёмные и разъёмные.

Неразъёмные соединения характеризуются тем, что их нельзя разбирать без повреждения соединяющих элементов. К таким соединениям относятся заклёпоч­ные и сварные соединения, а также соединения склеива­нием, пайкой.

Разъёмные соединения характеризуются тем, что их можно многократно собирать и разбирать без по­вреждения соединяющих или соединяемых элементов. К ним  относятся  клиновые,   штифтовые,   шпоночные, шлицевые и резьбовые соединения.

14. ПРАВИЛА ИЗОБРАЖЕНИЯ РЕЗЬБЫ НА ЧЕРТЕЖАХ (НА СТЕРЖНЕ И В

ОТВЕРСТИИ)

Многие детали имеют резьбу, которая служит для их соединения. С помощью резьбы осуществляют также передачу движения. Наиболее распространена метриче­ская резьба, имеющая треугольный профиль с углом 60° при вершине.

Резьба на чертежах изображается условно. Это зна­чит, что её не рисуют такой, как мы её видим, а вычер­чивают упрощённо по правилам, установленным госу­дарственными стандартами.

Резьба на стержне

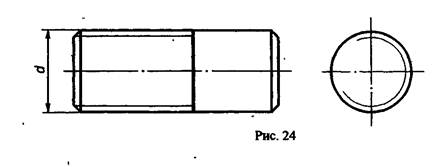

Согласно этим правилам, резьбу на стержне (на­ружную резьбу) независимо от её профиля изображают сплошными основными линиями по наружному диамет­ру и сплошными тонкими линиями по внутреннему диа­метру резьбы (рис. 24).

При этом на виде слева по внутреннему диаметру резьбы проводят тонкой линией дугу, равную 3/4 окруж­ности. Эта дуга может быть разомкнута в любом месте, но не на центровых линиях. При этом фаску не показывают. Внутренний диаметр резьбы при вычерчивании условно принимаем равным 0,85 от наружного (d). Резь­ба, показанная как невидимая, изображается штриховы­ми линиями и по наружному и по внутреннему диаметру.

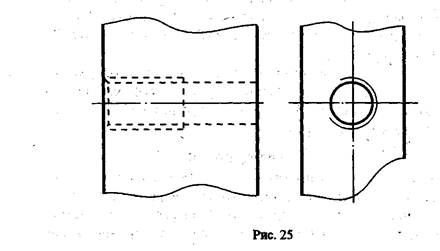

Резьба в отверстии

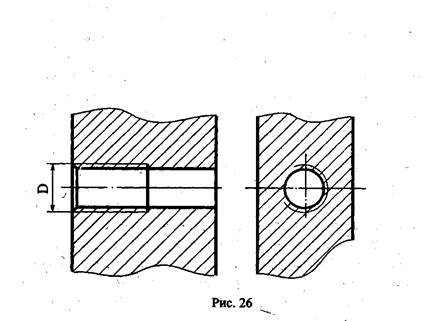

Резьбу в отверстии на разрезе показывают сплош­ными тонкими линиями по наружному диаметру и сплошными толстыми линиями по внутреннему диамет­ру. Штриховку на разрезе всегда доводят до сплошной толстой линии. Границу видимой резьбы проводят до линии наружного её диаметра и изображают сплошной толстой линией (рис. 26).

15. СБОРОЧНЫЕ И РАБОЧИЕ ЧЕРТЕЖИ. ИХ СХОДСТВО И РАЗЛИЧИЯ

Деталью называется изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.

Элементом детали называется отдельная её часть, имеющая определённое назначение, например, канавка, фаска, галтель, ребро, резьба.

Рабочие чертежи деталей должны содержать все необходимые данные для их изготовления и контроля; изображения формы; указания о конструкции; необхо­димые размеры; предельные отклонения размеров; тре­бования к шероховатости поверхностей. Сведения о ма­териале, термической обработке, отделке и другие, которым деталь должна соответствовать перед выполнением операции сборки сборочной единицы, содержащей дан­ную деталь.

Марки материалов указывают на чертежах в соот­ветствии с присвоенными им в стандартах обозначения­ми. Большинство этих данных содержится на самом гра­фическом изображении, а ту часть из них, которая не может быть выражена графически, указывают надписью в технических требованиях на поле чертежа, на полках линий-выносок, проводимых от соответствующих эле­ментов изображения, а также в основной надписи.

Техническими требованиями называются указа­ния, размещаемые на чертеже над основной надписью и содержащие все не изображаемые графически требова­ния к готовой детали, которым присваиваются порядко­вые номера. На чертежах деталей всегда дают столько изображений, сколько их необходимо для полного и яс­ного представления о форме детали. При вычерчивании деталей сложной конструкции кроме основных видов применяют дополнительные изображения и выносные, элементы, чтобы показать полностью форму и размеры конструктивных элементов деталей (фасок, канавок, гнёзд и т.п.), то есть привести все данные для изготовле­ния. Особое внимание при выполнении рабочих черте­жей следует обращать на простановку размеров. Размеры наносят согласно правилам, Размеры на рабочих черте­жах деталей, определяющих расположение сопрягаемых поверхностей, проставляют, как правило, от конструк­тивных баз, учитывая возможности соблюдения и кон­троля этих размеров.

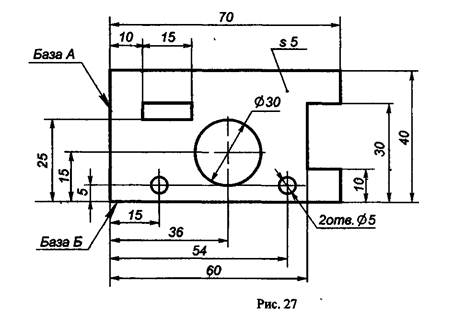

Конструктивными базами называют поверхности, линии или точки детали, по отношению к которым ори­ентируют другие её элементы.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия; не допускается повторять размеры од­ного и того же элемента на разных изображениях. Чтобы получить наиболее понятное и удобное для чтения рас­положение размеров, знаков и надписей на чертежах, их размещают по возможности равномерно на всех изобра­жениях. Размеры нескольких одинаковых элементов из­делия наносят один раз, указывая на полке линии-выноски количество этих элементов (рис. 27).

Сборочным чертежом называют конструкторский документ, содержащий изображение сборочной едини­цы, состоящей из двух и более деталей и другие данные, необходимые для её сборки (изготовления) и контроля. Сборочный чертёж должен давать полное представление о назначении данной сборочной единицы: о том, какие детали и в каком количестве в неё входят, о взаимном расположении всех деталей и способе их соединения между собой; об относительном движении или взаимо­действии отдельных деталей; о последовательности сборки.

Чтобы правильно прочитать сборочный чертёж, не­обходимо учитывать следующие особенности его офор­мления. При выполнении сборочных чертежей действует большинство правил, установленных для чертежей дета­лей: так же в проекционной связи располагаются изо­бражения для выявления формы изделий, применяются виды, сечения, разрезы; таково же назначение и начерта­ние линий чертежа; такие же размеры форматов и т.п.

Разрезы и сечения на сборочных чертежах служат для выявления внутреннего устройства сборочной еди­ницы и взаимосвязи, входящих в неё деталей. Разрез на сборочном чертеже представляет собой совокупность разрезов отдельных деталей; входящих в сборочную единицу, изображённую на чертеже При штриховке ка­ждой детали, входящей в сборочную единицу, соблюда­ют следующее правило: сечения двух соприкасающихся металлических деталей заштриховывают в разные сторо­ны. На сборочных чертежах применяют упрощённое изображение резьбовых соединений, крепёжных деталей, пружин, зубчатых колёс и другие.

Винты, болты, крепёжные гайки и шайбы, заклёп­ки, шпонки, не пустотелые валы и шпиндели, шатуны, рукоятки показывают на сборочных чертежах не рассеченными, если разрез оказывается продольным.

При простановке размеров учитывают, что по сбо­рочному чертежу детали не изготавливают, а только со­бирают изображённое на нём изделие, поэтому нет ника­кой необходимости в простановке размеров деталей. Проставляют только основные размеры, такие как: габа­ритные размеры изделия; расстояния между центрами крепёжных отверстий; эксплуатационные, установочные и присоединительные размеры (все они справочные), прочие размеры, необходимые для сборки.

На сборочных чертежах все составные части сбо­рочной единицы нумеруют. Номера позиций указывают на полках линий-выносок, проводимых от изображений составных частей, Номера позиций наносят на чертеже, как правило, на основных видах один раз, всегда распо­лагают параллельно основной надписи чертежа вне кон­тура изображения и группируют в колонку или строчку.

Спецификацию - (список всех составных частей сборочной единицы и документов, на основании кото­рых должны эти части изготавливаться, налаживаться, проверяться) помещают на отдельных листах формата А4. Спецификация определяет состав сборочной едини­цы, она необходима для планирования и запуска изделий в производство.

16. ОТЛИЧИЯ МАШИНОСТРОИТЕЛЬНОГО ЧЕРТЕЖА ОТ СТРОИТЕЛЬНОГО

Чертежи, предназначенные для изготовления по ним различных изделий машиностроения, называют­ся машиностроительными.

При изображении деталей на машиностроительных чертежах применяют виды, разрезы и сечения, а в от­дельных случаях используют и аксонометрию. Количест­во видов, разрезов, сечений должно быть наименьшим, но обеспечивающим полное представление о детали при установленных стандартами условных обозначениях и упрощениях.

Чертёж предмета должен давать полное представ­ление о форме изображённого предмета, а также содер­жать сведения о способах его изготовления. Вместе с тем чертёж предмета должен быть лаконичным и содер­жать минимальное количество изображений и текста, достаточных для свободного чтения чертежа, изготовле­ния по нему детали и его контроля.

Для лучшего понимания и чтения чертежи должны составляться по общим правилам. Все требования к оформлению чертежей, а также условные обозначения, содержащиеся на чертежах, должны быть единообраз­ными. Поэтому при составлении машиностроительных чертежей необходимо руководствоваться основными положениями ГОСТов "Единой системы конструктор­ской документации".

Строительными чертежами называют чертежи и относящиеся к ним текстовые документы, которые со­держат проекционные изображения здания или его час­тей и другие данные, необходимые для его возведения, а также для изготовления строительных изделий и конст­рукций.

Объектами строительного черчения являются раз­личные сооружения: жилые дома, общественные здания, спортивные сооружения, плотины, мосты и другие. Эти сооружения отличаются от машиностроительных объек­тов (изделий), в частности, размерами и применяемыми для их изготовления материалами (размеры зданий из­меряются десятками метров, длины мостов и плотин -сотнями" метров; в качестве строительных материалов для сооружений применяют древесину, кирпич, бетон, металл и другие), что требует особых приёмов для оформления и выполнения строительных чертежей.

В строительном черчении используют следующие основные виды чертежей: генеральные планы участка местности или площади застройки; общие чертежи зда­ний и сооружений - фасады, планы, разрезы. Название видов строительных чертежей определяет их содержа­ние. Размеры на строительных чертежах в отличие от машиностроительных чертежей можно проставлять в сантиметрах, а в некоторых случаях разрешается давать размеры в метрах, указывая единицу измерения. Линей­ные размеры на машиностроительных чертежах указы­вают в миллиметрах.

17. ОСНОВНЫЕ ТРЕБОВАНИЯ К ВЫБОРУ СПОСОБОВ ИЗОБРАЖЕНИЯ ДЕТАЛЕЙ НА ЧЕРТЕЖЕ

(выбор главного вида; определение необходимо­го и достаточного количества изображений для вы­явления конструктивной формы детали)

При выполнении чертежа необходимо правильно определить количество изображений и положение Дета­ли на главном изображении.

Количество изображений (видов, разрезов, сече­ний) должно быть наименьшим, но полностью выяв­ляющим форму предмета. Выбор положения детали для получения главного изображения, которое может быть как видом» так и разрезом, имеет большое значение. Оно должно давать наиболее полное представление о форме и размерах детали.

Обычно деталь показывают в положении, которое она занимает при обработке. Поэтому ось деталей, полу­чаемых точением, располагают горизонтально. Это об­легчает рабочему изготовление детали по чертежу, так как и на чертеже и на станке он видит её в одинаковом положении.

Выбор положения детали на главном изображении в значительной степени определяет количество изобра­жений на чертеже. Предмет стараются располагать так, чтобы большая часть его элементов на главном виде изображалась как видимая. В целях сокращения количе­ства изображений, на чертеже установлен ряд условно­стей и упрощений, облегчающих их выполнение.

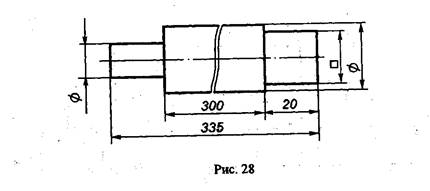

1. Применение условных знаков        и      позволяет ограничиться одним изображением (видом, разрезом)

цилиндрических, конических и призматических элемен­тов (рис. 28).

2. Если нужно выделить на изображении детали плоскую поверхность, то её отмечают тонкими сплошными пересекающимися линиями (диагоналями) (рис. 28).

3. Благодаря нанесению условных обозначений тол­щины (s3) и длины (L300) детали, плоские и длинные предметы можно показать одной проекцией (рис. 10).

4. Чтобы сделать короче изображение длинной де­тали, не меняя масштаба, применяют разрыв, используя для этого сплошные волнистые линии. Размерную ли­нию при этом не разрывают (рис. 28).

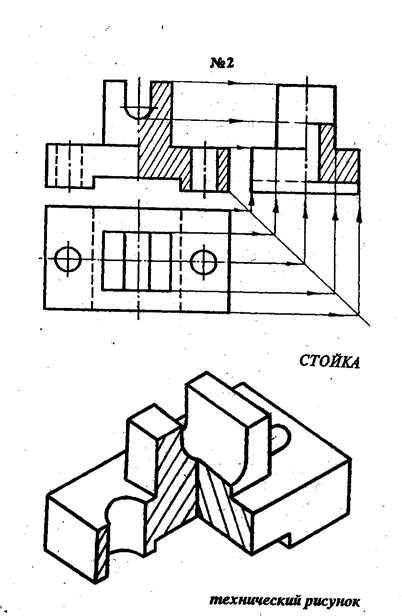

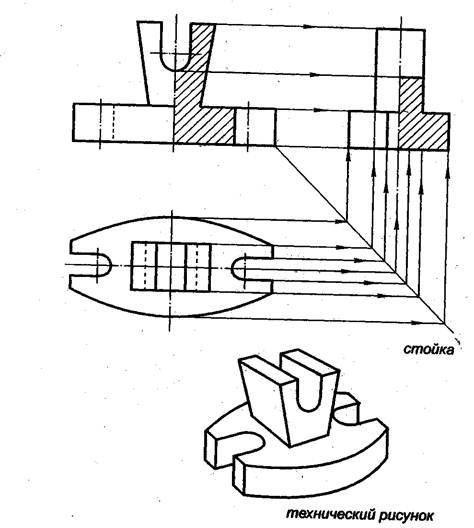

ПРАКТИЧЕСКИЕ ЗАДАНИЯ

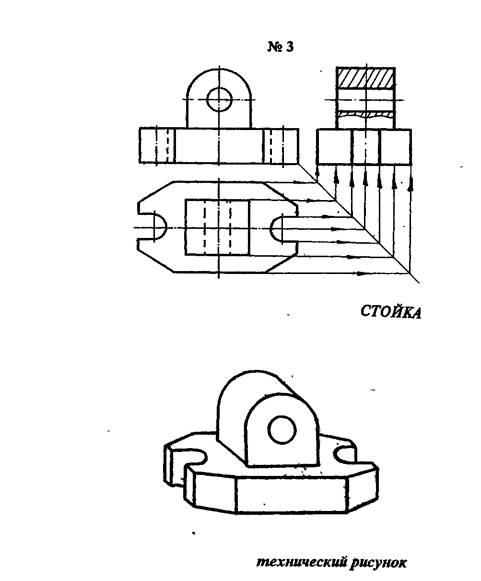

№1

ЛИТЕРАТУРА

1. В.Н. Виноградов, И. С. Вышнепольский. Черчение. Москва, "Просвещение", 1993

2. АА Матвеев, ДМ Борисов. Черчение, Москва "Высшая школа", 1980

3. Ю.И. Короев. 'Черчение для строителей", Москва Высшая школа", 1982

4. И.С. Вышнепольский. "Техническое черчение", Москва, "Выс­шая школа",1988

5. Л.И. Новичихина. "Справочник по техническому черчению", Минск, "Высшая школа", 1976
