Дипломная работа: Эпитаксиальный рост Ge на поверхности Si(100)

Обеспечить почти одномоментное зарождение островков на всей поверхности подложки можно, создав в первый момент роста значительное пересыщение адатомов германия. Этого можно добиться, например, кратковременным увеличением плотности молекулярного пучка или кратковременным снижением температуры подложки. Эффект синхронизирующего воздействия периодических кратковременных изменений поверхностного пересыщения на двумерное зародышеобразование был обнаружен еще при гомоэпитаксии кремния и германия. На основе этого эффекта был обоснован и реализован метод МЛЭ с синхронизацией зародышеобразования [23]. Позже был предложен и теоретически обоснован оптимизированный метод синтеза таких квантоворазмерных структур, как вертикальные сверхрешетки, наносистемы из квантовых нитей или точек и т.п. при циклическом изменении пересыщения во время выращивания каждого атомного слоя пленки [].

Упорядочение по площади - наиболее слабая форма упорядочения, что связано со слабостью взаимодействия островков на начальном этапе их формирования. Поэтому предварительное создание упорядоченных мест для зарождения нанокластеров является основным путем для получения их последующего пространственно - упорядоченного состояния. Несмотря на рекордно малый разброс по размерам островков, сообщаемый в [21], их пространственное распределение практически неупорядочено. Свидетельствами присутствия некоторого упорядочения являются наличие слабо выделенного предпочтительного расстояния между ближайшими соседями, а также отсутствие 3D центров на расстояниях меньше среднего.

Пространственное упорядочение островков возрастает с увеличением покрытия (отношения суммарной площади островков к площади подложки), что обусловлено минимизацией отталкивающими силами упругого взаимодействия между соседними островками [].

Поэтому более пространственно упорядоченные массивы островков там, где островки практически соприкасаются.

При выращивании структур с несколькими слоями Ge квантовых точек, которые заращиваются материалом, согласованным с подложкой (Si), замечено, что новый слой островков растет так, что островки оказываются расположенными друг под другом в вертикальном направлении [] и приводит к улучшению упорядочения островков по их размерам. Возмущения полей упругой деформации от кластера проникают на разные расстояния в заращивающий слой, в зависимости от объема конкретного островка и от их скопления. На поверхности заращивающего слоя создаются места преимущественного зарождения новых островков на следующем "этаже". Регулируя толщину заращивающего слоя можно отфильтровывать влияние слабых островков. Такие многослойные гетероструктуры с квантовыми точками имеют прикладное значение в связи с открывающимися новыми возможностями (например, электронная связь кластеров по вертикали, формирование трехмерных решеток, состоящих из островков - кластеров, часто называемых "искусственными атомами" []).

Морфология поверхности, на которой формируются 3D островки, играет существенную роль и может использоваться как управляющий фактор, способствующий упорядочению островков как по размерам, так и по их пространственному распределению. Управление параметрами поверхности может быть осуществлено следующими путями:

- использование подложек, отклоненных от поверхности (001) и связанные с этим различные способы упорядочения ступеней, являющихся в дальнейшем шаблонами для зарождения островков [, ,].

- использование сурфактантов, модифицирующих поверхностные характеристики (поверхностная энергия, длина диффузии адатомов) как подложки, так и эпитаксиального слоя [, , ].

- создание на поверхности подложки микрострессоров, инициирующих зарождение островков в определенных местах [, ].

Размеры и плотность островков: возможности управления

Исследования твердых растворов GeSi с большим содержанием Si весьма удобны для модельных экспериментов, поэволяющих легко выяснить основные закономерности формирования островков вследствие их относительно больших размеров [16]. С ростом доли Si напряжения в кластере уменьшаются, и необходимый выигрыш знергии за счет упругой релаксации островков наступает при их больших размерах. Однако практический интерес исследователей концентрируется на системах с размером наноостровков около 10 нм и менее (чистый Ge на Si), что, в первую очередь, связано с их оптическими свойствами. Плотность островков имеет также большое значение, поскольку отклик системы на внешнее воздействие напрямую связан с числом островков, а значит и с их плотностью. Оба этих параметра (размер и плотность) зависят от таких условий выращивания, как температура подложки и скорость роста. Понижение температуры роста, также как и увеличение потока Ge ведут к уменьшению диффузионной длины Ge адатомов на подложке. Соответственно, область сбора адатомов для одного островка уменьшается, уменьшаются и его размеры, а плотность возрастает. Abstreiter et al [], понизив температуру роста до 5500С и увеличивая поток Ge, закономерно варьировали плотностью островков вплоть до 1010 см-2. Дальнейшее понижение температуры роста до 3000С позволило существенно повысить плотность Ge нанокластеров до ~ 3.1011см-2 []. Peng et al [30], используя сурьму как сурфактант, понижающий поверхностную диффузионную длину адатомов Ge, достигли рекордно высокой на сегодняшний день величины плотности Ge островков ~5*1011см-2.

Контроль in situ

Сильная зависимость параметров островков от условий проведения технологического процесса делает необходимым непрерывный мониторинг ситуации на ростовой поверхности подложки. Традиционным методом, пригодным для этого, является дифракция быстрых электронов (ДБЭ).

Дифракция быстрых электронов на отражение (ДБЭ) является распространенным методом анализа структуры поверхности пленок в процессе МЛЭ. Большое распространение этого метода связано с простотой использования методики и наличие большого свободного пространства перед образцом. Еще одним из преимуществ ДБЭ (в отличие от дифракции медленных электронов) является то, что из-за большого различия по энергии между упруго рассеянными электронами и фоном неупругого рассеяния, отсутствует необходимость тщательной энергетической фильтрации. А достаточность энергии первичных электронов для возбуждения свечения люминесцирующего экрана, не требует их повторного ускорения.

ДБЭ позволяет непрерывно следить за ростом эпитаксиальных пленок на поверхности, вследствие того, что фронтальная часть образца становится доступной для испаряющихся источников. Большой интерес к МЛЭ, как к способу выращивания материалов для полупроводниковых приборов, оказал стимулирующее воздействие на применение ДБЭ.

Помимо улучшенного доступа к поверхности, обеспечиваемого геометрией ДБЭ, по сравнению с ДМЭ, этот метод обладает и другими преимуществами при изучении эпитаксиального роста и процессов на многослойных поверхностях. В частности, использование падения с малыми углами скольжения делает этот метод чувствительным к микрорельефу поверхности. Если ДМЭ (обычно при нормальном падении) выделяет хорошо упорядоченные области поверхности с ориентацией, близкой к средней ориентации поверхности, то электроны при скользящем падении будут проникать в шероховатости на поверхности, если она является микроскопически гладкой. Очевидно, что это повышает требования к более тщательному приготовлению образцов для исследования методом ДБЭ, но в то же время означает, что этот метод может выявить изменения в морфологии поверхности. Например, если эпитаксиальный рост приводит к росту островков на поверхности, то картина скользящего отражения от плоской поверхности, которая наблюдалась в отсутствии островков, сменится картиной содержащей дифракционные рефлексы от трехмерных объектов. Это может использоваться, например, для определения критической толщины псевдоморфной пленки, и определения ориентаций граней островков[].

С другой стороны, ДБЭ имеет определенные недостатки при изучении двумерно симметричных структур для случая микроскопически-гладкой поверхности. Например, для выявления полной двумерной периодичности, образец необходимо вращать вокруг нормали к поверхности. Изменение периодичности в плоскости падения не приводят к изменениям периодичности дифракционной картины.

В работе [], методом дифракции электронов на отражение были построены фазовые диаграммы структур, существующих на поверхности во время эпитаксии Ge на подложках Si(111) и Si(001). В процессе роста пленки GexSi1-x на подложках Si(001) на поверхности присутствуют смесь сверхструктур (2xN), обычно наиболее ярко выражены сверхструктуры (2x1) и (2x8).

Хотя в последнее время, почти в каждом исследовательском коллективе появились диагностическая аппаратура (СТМ, АФМ), предоставляющая визуальную информацию о структуре поверхности и процессах происходящих во время роста, тем не метод дифракции быстрых электронов, благодаря своей простоте, дешевизне и удобности геометрии остается неотъемлемой частью диагностического оборудования в установках молекулярно-лучевой эпитаксии, для материалов не разрушающихся под воздействием электронной бомбардировки. Кроме этого, регистрация осцилляций интенсивности зеркального рефлекса является самым распространенным методом калибровки скорости роста пленок. В работе [] проводится сравнительный анализ дифракционных картин ДБЭ и изображений поверхности полученной СТМ, для корректной интерпретации дифракционных картин во время роста пленок.

Кроме анализа структуры поверхности пленок, регистрация осцилляций зеркально-отраженного пучка быстрых электронов от поверхности растущей пленки дает возможность измерять скорость роста пленок и контролировать их состав и толщину. Анализируя характер осцилляций можно изучать реализуемые механизмы роста, определять параметры поверхностной диффузии и встраивания адатомов [].

Осцилляции интенсивности имеют место при реализации двумерно-островкового роста. За счет периодического изменения шероховатости, интенсивность зеркального рефлекса осциллирует отслеживая гладкость поверхности.

Форма осцилляций зеркального рефлекса картины дифракции электронов в процессе роста является еще более чувствительной к морфологическим перестройкам на поверхности растущей пленки. Сама по себе высокая чувствительность зеркального рефлекса к морфологии обостряется, когда дифракция осуществляется в условиях поверхностного резонанса []. В этих случаях появление островков сопровождается резким уменьшением интенсивности зеркального рефлекса, что дает возможность точно определять этот момент.

Установка молекулярно-лучевой эпитаксии "Катунь"

Автоматизированная многокамерная установка молекулярно-лучевой эпитаксии "Катунь" предназначена для получения многослойных эпитаксиальных пленочных структур в условиях сверхвысокого вакуума. Схема используемой в работе части установки показана на рис.5.

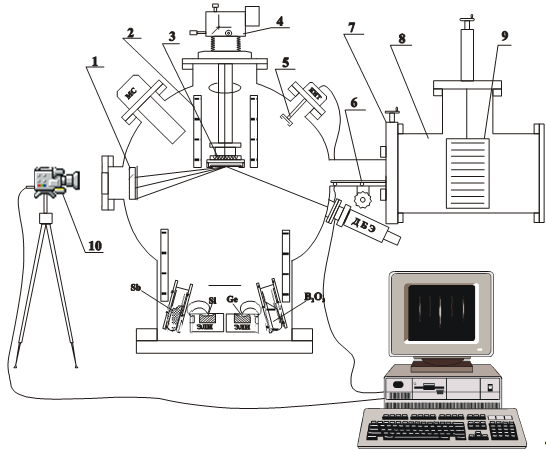

Рисунок 5. Схема экспериментальной установки.

1. - Люминесцентный экран. 2. - Криопанель. 3. - Нагреватель. 4. - Манипулятор. 5. - Кварцевый измеритель толщины. 6. - Рейка для транспортировки подложек. 7. - Шибер. 8. - Камера МЗВ. 9. - Манипулятор с кассетами. 10. - Система регистрации ДБЭ.

Основные части установки включают в себя: модуль загрузки-выгрузки, транспортный узел и модуль эпитаксии полупроводников.

Модуль загрузки-выгрузки (МЗВ) предназначен для загрузки, выгрузки и транспортировки полупроводниковых подложек в сверхвысоковакуумную установку. В модуле так же производится первичное обезгаживание подложек. МЗВ состоит из вакуумной камеры, вакуумных насосов, двух манипуляторов с кассетами для подложек, натекателя и датчиков давления. Модуль позволяет одновременно загрузить 20 подложек диаметром до 100 мм.

Транспортный узел предназначен для перемещения рейки с подложками из МЗВ в камеру роста.

Модуль эпитаксии полупроводников позволяет производить эпитаксиальный рост моноатомных полупроводников, тугоплавких металлов и осуществлять легирование в процессе роста. Модуль содержит в себе следующие устройства: вакуумная камера, система насосов, манипулятор с нагревателем, блок испарителей, датчик масс-спектрометра, криопанель, датчики давления, дифрактометр быстрых электронов, кварцевый измеритель толщины.

Вакуумная система состоит из механического, адсорбционного, сублимационного и магниторазрядного насосов, обеспечивая предельное остаточное давление в модулях 1*10-8 Па.

Манипулятор с нагревателем предназначен для захвата подложки и ориентировки ее относительно молекулярных пучков и аналитических приборов, а также для нагрева и вращения подложки во время эпитаксии. Нагрев подложки осуществляется тепловым излучением нагревателя, который окружен системой многослойных, экранов для уменьшения излучения на стенки камеры. Максимальная температура нагрева подложек 11000С.

Блок испарителей является одним из основных узлов технологических модулей и предназначен для получения молекулярных пучков. Блок включает в себя два электронно-лучевые испарители (ЭЛИ) Ge и Si, две молекулярных ячейки Кнудсена Sb и B2O3 и криопанель. ЭЛИ позволяет получать молекулярные потоки веществ, имеющих высокую температуру испарения или требующих испарения из автотиглей из-за большой химической активности. Ячейки Кнудсена создают молекулярный поток за счет нагрева тигля с испаряемым веществом. Конструкция ячеек позволяет получать температуры на тигле испарителя в диапазоне 0-1300 С, с точностью поддержания температуры 0.5 С.

Электронно-лучевой испаритель

Из-за большой химической активности кремния и германия, для получения пленок с минимальным количеством ненужных примесей встает необходимость использования "автотигей" (расплав испаряемого вещества не контактирует с другими материалами) для получения чистых атомных пучков этих материалов. Использование электронно-лучевого испарителя решает эту проблему.

Основные части ЭЛИ включают в себя катод, фокусирующий электрод, ускоряющий электрод и мишень - испаряемый материал (см. рис.6). Поворот и фокусировка электронного пучка в центр мишени производится постоянным магнитным полем самарий-кобальтовых магнитов, укрепленных под корпусом испарителя. Кристаллическая мишень (кремниевая или германиевая) размещена в тигле с водоохлаждаемым корпусом. Поток электронов разогревает центральную часть кристалла до плавления.

Рисунок 6. 1 – Корпус; 2 – Фокусирующий электрод; 3 – Катод; 4 – Изолятор; 5 – Основание катодного узла; 6 –Магниты; 7 – Тигель; 8 – Трубка охлаждения.

Применение магнитного поля для фокусировки электронного пучка позволяет сделать катодный узел невидимым из места расположения подложек. Тем самым устраняется опасность прямого попадания продуктов ионного распыления на подложку и эпитаксиальную пленку.

Скорость осаждения можно изменять меняя величину "озера" расплавленного материала, т.е. управляя мощностью электронной бомбардировки. Для предотвращения загрязнения испаряемого материала это "озеро" не должно выходить за границу кристалла, т.е. сам кристалл является тиглем и, таким образом, реализуется режим "автотигля". Управление мощностью осуществляется изменением тока эмиссии при неизменном ускоряющем напряжении.

При длительной работе ЭЛИ в центре материала, загруженного в тигель, образуется кратер, что может привести к уменьшению скорости испарения и изменению углового распределения потока испаряемого материала. Это приводит к увеличению неравномерности толщины пленки по радиусу подложки. Для выравнивания профиля загруженного материала место расплава временно смещают в разные стороны от центра тигля, оплавляя края кратера и таким образом перемещая испаряемый материал к центру тигля. Смещение места расплава производят изменением ускоряющего напряжения и внешними магнитами, размещенными на стенке вакуумной камеры.

Дифрактометр быстрых электронов

Дифрактометр быстрых электронов предназначен для наблюдения структуры тонких пленок в процессе их нанесения методом МЛЭ, а так же для наблюдения структуры поверхности подложек в процессе предэпитаксиальной подготовки.

Действие дифрактометра основано на формировании дифракционной картины в результате отражения от поверхности исследуемого вещества. Электронный луч, сформированный электронной пушкой и магнитной линзой, попадает на образец и, упруго рассееваясь от него, попадает на люминесцентный экран. Ускоряющее напряжение – 20кВ.

Кварцевый измеритель толщины

Использование кварцевого измерителя толщины позволяет независимо от ДБЭ измерять толщину напыляемой пленки. Физический принцип прибора основан на измерении изменения периода собственных колебаний кварцевой пластинки (резонатора).

Измерительный резонатор, помещенный в вакуумный объем напылительной установки, определяет период колебаний выносного генератора. Собственный период колебаний измерительного резонатора прямо зависит от толщины пленки, осаженной на него. Сравнивая период колебаний выносного генератора с эталонным, можно определить толщину выросшей пленки.

В данной работе использовался цифровой прибор УУП-1 предназначенный для контроля толщины и скорости роста пленок алюминия, поэтому частота внутреннего генератора подобрана так, чтобы изменение показаний прибора на единицу соответствовало толщине пленки алюминия в один ангстрем.

Градуировка прибора для измерения толщин пленок кремния и германия производилась при достаточно низких температурах эпитаксии в условиях двумерно-островкового роста, когда за один период осцилляции вырастает пленка монослойной толщины.

Подготовка образцов

Предэпитаксиальная очистка поверхности кремния является стандартной процедурой, которой пользуются большинство групп занимающихся эпитаксией на кремнии и проводится в три этапа:

1) Химическая очистка:

С термически окисленных (на толщину около 1 мкм) пластин кремния, удаляется оксидный слой SiO2 плавиковой кислотой (HF). Затем пластина равномерно окисляется раствором H2O2+NH4OH+H2O. После такой химической обработки, на поверхности остается тонкий (несколько монослоев) и чистый от примесей слой оксида кремния SiO2. После чего производится тщательная промывка в деионизованой воде и сушка в парах ацетона.

2) Удаление оксида кремния:

Температура подложки устанавливается порядка 800°C. Подпыление поверхности пластины небольшим потоком кремния, восстанавливает двуокись кремния до моноокиси, которая при данной температуре десорбирует с поверхности. Поток кремния в процессе очистки составляет ~5x1013 ат/см2сек. При этом ведется наблюдение дифракционной картины поверхности подложки. При нормальном ходе процесса очистки, по истечении около двух минут начинает исчезать диффузный фон, и увеличивается яркость основных рефлексов. Завершение процесса очистки отличается появлением сверхструктурных рефлексов 7x7 для Si(111) и 2x1 дляSi(100).

3) Рост буферного слоя:

Для сглаживания макронеровностей оставшихся после шлифовки и предыдущих этапов обработки поверхности выращивается буферный слой кремния толщиной порядка 100нм. Температура поверхности устанавливается 700°C, рост осуществляется в течении пяти - десяти минут со скоростью осаждения 1015 ат/см2сек.

Данная система подготовки поверхности производится один раз.

Перед каждым новым осаждением германия пластина отжигалась при температуре 1100°C в течении двадцати минут. Для уменьшения влияния "истории" образца, из-за частичного растворения германия в подложке при отжиге, поверхность заращивалась слоем кремния ~200-300Å. Затем для выглаживания поверхности образец снова отжигался в течении 10 минут, после чего охлаждался естественной теплоотдачей (без принудительного охлаждения) до температуры последующего роста.

Проводя однообразно прогрев, охлаждение и заращивание кремнием перед каждым экспериментом, мы ожидаем минимального изменения исходной поверхности от эксперимента к эксперименту. О чем свидетельствует характерная дифракционная картина (2x1) для Si(100) реконструированной поверхности, наблюдаемая после всех предэпитаксиальных подготовок.

Результаты эксперимента

Исследован методом ДБЭ рост слоев германия на кремнии в диапазоне температур от 250 до 700ОС. На рис.7 представлена характерная дифракционная картина поверхности Si(100), при дифракции быстрых электронов на отражение под малым углом падения.

Рисунок 7. Дифракционная картина чистой поверхности Si(100).

Центральное пятно – рефлекс зеркально отраженного пучка электронов. Три темные полосы, крайние боковые и центральная – тяжи, полученные пересечением обратной двумерной решетки со сферой Эвальда. Между ними находятся сверхструктурные тяжи, возникающие из-за присутствия на поверхности дополнительной периодичности (2x1).

На рис.8 показана характерная дифракционная картина от поверхности псевдоморфной пленки Ge на Si(100). Толщина слоя Ge равна 2 монослоя.

Рисунок 8. Дифракционная картина поверхности Si(100) с пленкой Ge 2 монослоя. Стрелками показаны тяжи от реконструкции (8x2).

При толщине пленки около 1 монослоя (МС) на дифракционной картине формируется сверхструктура (2xN) где N=8-12. Эта структурная перестройка заключается в удалении рядов димеров с поверхности плёнки, что приводит к частичной упругой релаксации напряженного гладкого германиевого слоя, в результате на дифракционной картине появляются дополнительные сверхструктурные тяжи.

При дальнейшем увеличение толщины Ge, из-за роста с толщиной энергии напряжений, с некоторой толщины, пленке становится выгоднее частично снять напряжения за счет увеличения площади поверхности. В результате на поверхности подстилающего слоя начинают образовываться островки("hut" кластеры), когерентно сопряженные в основании с подложкой и имеющие форму четырехгранных пирамид с ориентацией граней типа {105}. В результате, на дифракционной картине тяжи от дифракции на поверхности заменяются на рефлексы от объемной дифракции (на просвет) от островков. Из-за четкой огранки островков, возле объемных рефлексов, появляются линии обусловленные рассеянием на гранях островков (см. рис.8).

Рисунок 9.Дифракционная картина поверхности Si(100) с Ge "hut" кластерами (толщина пленки - 6 монослев). Стрелками показаны линии от рассеяния на гранях островков.

Увеличение толщины пленки Ge приводит к постепенному увеличению размеров "hut" островков, и при некоторой толщине трансформации "hut" островков в "dome". Характерная дифракционная картина от поверхности с "dome" островками показана на рис.9.

Рисунок 10. Дифракционная картина поверхности Si(100) с Ge "dome" островками (толщина пленки - 15 монослев). Стрелками показаны линии от рассеяния на гранях островков.

Расстояние на дифракционной картине между тяжами, в случае дифракции от поверхности или рефлексами, в случае дифракции от объема напрямую отражает значение параметра решетки (~1/a). Следя за изменением расстояния сначала между тяжами, а затем между положением объемных рефлексов можно контролировать "параметр решетки" растущей пленки в плоскости роста. На рис.10 представлено характерное поведение положения тяжей, в точках последующего появления объемных рефлексов.

Стрелками на рисунке показаны места на дифракционной картине вдоль которых снимался профиль интенсивности в процессе роста. Как видно из рисунка, в процессе роста расстояние между тяжами меняется. В начальный момент, когда дифракционная картина образована рассеянием на чистой поверхности кремния, можно считать, что расстояние между тяжами (l0) в этом случае соответствует параметру решетки объемного кремния. Тогда, изменение эффективной постоянной решетки в процессе роста можно вычислить по формуле:
