Дипломная работа: Исследование и разработка составов масс высоковольтного фарфора с повышенными электромеханическими характеристиками

Повышение прочности при изгибе фарфора по мере увеличения содержания Al2O3

Рис. 14

Влияние содержания Al2O3 и тонкости помола массы на прочность

Рис.15

Одновременно виден эффект повышения прочности образцов с глазурью и соответствия коэффициента теплового расширения

Рис.15 показывает влияние содержания глинозема и тонкости помола массы на прочность. Эффект повышения прочности объясняется не только раздроблением агломераций глинозема, но и одновременным уменьшением величины частиц общей системы, преимущественно кварцевых фракций в полевом шпате. Совместный помол компонентов системы имеет гомогенезирующий эффект и активизирует поверхности частиц. Поэтому при замене помола более дешевым смешиванием качество микроструктуры, особенно прочности, снижается. Однако, высокое содержание корунда и минимальное содержание кристаллов кварц-кристобалита в микроструктуре глиноземистого фарфора обеспечивает его высокую прочность. Но одновременно и высокую стойкость к изменениям температуры по сравнению с кварцево-кристобалитным фарфором. Такой положительный эффект объясняется прежде всего показателями теплового расширения компонентов микроструктуры. Табл. 11 показывает соответствующие показатели: плотность, коэффициент теплового расширения и поведение возможных компонентов микроструктуры фарфора при расширении.

Значительное сокращение в микроструктуре глиноземистого фарфора количества нежелательных кристаллов кварца и кристобалита с их неравномерными, скачкообразными изменениями объема (рис.16) повышает его стойкость к резким изменениям температуры, одновременно позволяя применение свинцовой замазки.

Пластично-упругие свойства свинцовой замазки вместо хрупкого портландцемента позволяют при нагрузке снять дополнительные напряжения в структуре фарфора и, избегая точкообразных пиков напряжения, исключить его повреждения в зоне замазывания.

Поэтому в настоящее время можно считать внедрение свинцовой замазки вместо портландцемента для фарфоровых изоляторов, подвергающихся нагрузкам растяжения, примерно таким же важным шагом развития, как одновременный переход от кварцевого фарфора к глиноземистому фарфору.[9]

Старение микроструктуры фарфора

Рис. 17 показывает распределение сил, вызванных изломом изоляторов при различных сроках эксплуатации (новых, 20 и 35 лет), которые были выпущены одним и тем же производителем. По мере повышения срока эксплуатации можно наблюдать явное уменьшение средней несущей способности и увеличение разброса. Особенно характерным является определение величины 1%-ного квантеля силы разрушения для хрупких материалов (99% изоляторов превышают эту величину).

Если рассмотреть ход старения по времени на рис. 18, то видно, что все партии изоляторов данного производства характеризуется снижением силы, вызывающей излом. Новый керамический материал (А), основанный на глиноземе, в неиспользованном состоянии отличается существенно более высоким уровнем силы, вызывающей излом, в связи с чем уже начальные условия обеспечивают соответственное удлинение срока эксплуатации изоляторов.

Обобщая результаты вышеуказанных исследований использования изоляторов, можно сделать следующие выводы:

а) подтверждено ожидаемое повышение долговечности и надежности керамического материала на основе глинозема с использованием свинцовой замазки; б) наибольшее снижение прочности отмечается в кварцевом керамическом материале; изоляторы из этого материала достигли максимального срока эксплуатации уже по истечении 15 лет и требуют замены;

в) глиноземистый фарфор более ранних сроков выпуска, отличающийся более высоким качеством, также имеет эффект старения;

Рентгенодифрактометрические кривые кварцевого и глиноземистого фарфоров для изоляторов

Рис.16

Здесь характерная разница по микроструктуре проявляется особенно явно

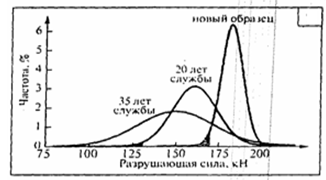

Измерение разрушающей нагрузки длинностержневых изоляторов после различных сроков эксплуатации (одинаковая производственная партия)

Рис.17 Утолщением показана 1%-ная квантиль

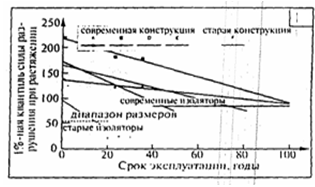

Измерение прочности изоляторов во времени (по отношению к 1%-ной квантили силы разрушения)

Рис.18

г) у так называемых смешанных масс ( кварц с добавками глинозема или глинозем с добавками кварца) снижение прочности значительно выше.

Анализ преобладающих дефектов

Будущие научно-технические исследования с целью разработки новых и усовершенствованных материалов должны быть основаны на анализе преобладающих дефектов. При этом керамография и современная рентгенотехника могут оказать большую помощь.

Рис. 19 иллюстрирует дефекты на излом согнутых стержней глиноземистого фарфора двух видов и результаты их фактографического исследования по С120 и С130.

Поверхность излома глиноземистого фарфора С120 с порой, вызвавшей излом, стеклом и SiO2

Рис.19

Типичным дефектом в современных глиноземистых фарфорах являются зоны с высоким содержанием стекловидной фазы в сочетании с порами и зернами из SiO2 (кварца). В зоне напряжений, вызывающих излом, стекловидная фаза всегда характеризовалась большим количеством накоплений SiO2 или зерен кварца, чем матрица. Поэтому можно предполагать, что в исходном состоянии в этих зонах имеются достаточно объемные накопления SiO2 или зерен кварца, которые частично взаимодействовали с окружающей матрицей, а частично сохранялись в виде крупных зерен. Возможно, часть дефектов, обнаруженных в виде пор, в первоначальном состоянии была заполнена зернами кварца, которые во время излома были раздроблены и выпали. Такие зерна кварца с трещинами были обнаружены также на микроснимках.

Вредный кристаллит кварца в глиноземистом фарфоре С130

Рис. 20

Поверхности излома глиноземистого фарфора, причем излом вызван стеклом и зерном SiO2

Рис.21

На основании анализа дефектов можно сделать следующие выводы.

В глиноземистых фарфорах С120 и С130 имеются остатки кварца с различными разметками кристаллов. При исследовании кристаллов размером от 59 до 100 мкм они вызвали излом. Меньшие вредные включения кварца, характеризующиеся величиной кристаллов в пределах 2 – 30 мкм, показаны также на рис.22. Точечные анализы х3, х4 и х5 однозначно подтверждают наличие кварца и позволяют сделать вывод, что существует еще зона перехода к стекловидной фазе, т.е. зона кварца с прилегающей стекловидной фазой.

Рис. 20, 21 показывают вредный кристаллит кварца в глиноземистом фарфоре С130. Излом проходит по всей длине грани на пути около 10мкм. Поверхность кварца взаимодействовала с окружающей матрицей, к ней прилегает стеклофаза. Характерными для этой микроструктуры являются весьма тонкокристаллические, скрещенные между собой муллитовые иглы и продолговатые кристаллы корунда. Крупные зерна кварца, которые могут вызвать сетку микротрещин, представляют собой компоненты сырья – полевого шпата и каолина [9].

Микроструктура – решающий фактор качества материала

По Петцову [9] структура материала включает в себя совокупность всех фазовых зон, участвующих в строении, и дефектов, входящих в его состав. Структура в существенной мере определяет многие свойства материала, в том числе прочность и поведение в процессе старения. Проведено огромное количество исследований причин, повышающих или снижающих прочность, что позволяет пользоваться результатами этих работ.

Керамические материалы характеризуются многофазной поликристаллической микроструктурой (рис.23).

Микроснимок со включениями кварца х3, х4, х5 в глиноземистом фарфоре

Рис.22

Схема многофазной поликристаллической микроструктуры глиноземистого фарфора

Рис.23

К микроструктуре фарфоровых материалов для высоковольтных изоляторов предъявляются два основных требования:

1) высокая механическая прочность, обеспеченная очень высоким содержанием и гомогенным распределением корунда;

2) высокая стойкость против выветривания (устойчивость к отказу) в процессе длительной эксплуатации за счет сокращения до минимума количества кварца во всех размерах (формах).

Возможность легкой и надежной характеристики глиноземистого фарфора разного качества от различных производителей путем качественного и количественного определения твердых фаз на рентгеновском дифрактометре показана на рис.24.

На этом рисунке внимание привлекает различный уровень содержания остаточного кварца при примерно одинаковом содержании корунда.

В последних разработках, в которых в качестве носителя Al2O3 применялся спекшийся боксит, впервые удалось достигнуть почти полного растворения вредного остаточного кварца рано образующимися агрессивными эвтектическими жидкими фазами расплава.

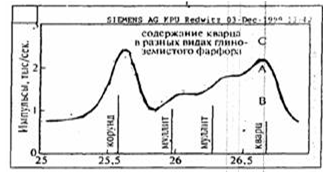

Рентгенодифрактометрические кривые разных видов глиноземистого фарфора с различным содержанием кварца

Рис.24

Микроструктура этого нового материала, лишенного остаточного кварца, показана на рис.25а. Микроснимок 25б показывает материал с наилучшей микроструктурой, характеризующийся высоким содержанием корунда при очень небольшом количестве остаточного кварца. Наименее выгодной является микроструктура материала от производителя (рис.25в), характеризующегося наиболее высоким содержанием вредного остаточного кварца. Для повышения физико-математических свойств желательно, чтобы максимальное количество Al2O3 имело форму корунда, а размеры муллитовых игл были как можно меньше. Микроструктура, показанная на рис.25, соответствует этой цели.

Микроснимок микроструктуры высокопрочного бокситового фарфора С130, подвергнутого химическому травлению; температура спекания – 1190ºС

Рис.25 А – матрица – муллит (А1) и стекловидная фаза (А2); В – частица корунда; С – пора

Перспективное направление и основные пути дальнейшего развития

В разработке высококачественных изоляторов из глиноземистого фарфора можно выделить несколько перспективных направлений и путей развития (рис. 26,27).

- Разработка материалов с усовершенствованной микроструктурой, по мере возможности полностью лишенной вредного остаточного кварца.

- Максимальное превращение Al2O3, введенного в виде глинозема или других носителей Al2O3, в корунд, так как благодаря своим высоким показателям модуля упругости и плотности корунд представляет собой компонент микроструктуры, от которого зависит ее прочность.

- Несмотря на то, что взаимодействие Al2O3 с SiO2 не позволяет полностью исключить муллитовую кристаллическую фазу, целесообразно свести до минимума размеры муллитовых игл и количественную долю муллита в микроструктуре в пользу максимального увеличения количества корунда.

Путь решения с указанием приоритетных мероприятий, предпринимаемых для достижения свойств, показанных на рис.27

Рис.26

В то время как в кварцевом фарфоре применение агрессивной низковязкой жидкой фазы расплава не желательно для прочности из – за растворения кварца, ее присутствие в глиноземистом фарфоре приобретает огромное значение для достижения желательных характеристик микроструктуры. Чем больше будет количество агрессивной стекловидной фазы, которое может образоваться во время спекания в результате рано начинающихся эвтектических процессов расплавления, тем лучше будут условия для инициирования растворения кварца и для образования максимального количества корунда.

Примерный количественный состав механически прочной микроструктуры, стойкой против выветривания и устойчивой к отказу в процессе эксплуатации изделий

Рис. 27 Содержание стекловидной фазы около 45%

- Создать технологические условия формирования желательных характеристик микроструктуры путем приспособления процесса обжига и охлаждения. При этом выгодны интенсивная восстановительная атмосфера обжига при температуре свыше 1000ºС, возможно низкая температура обжига и ускоренное охлаждение после его завершения.

- При выборе пластичных компонентов следует предпочитать виды сырья с трехслойными минералами или минералом с переслаиванием, решетка которых содержит как можно больше плавней, каолинитовым двухслойным минералам с низким содержанием плавней, т.к. сильно выраженная чешуйчатая структура последних (рис.28) при окотрузии вызывает нежелательные текстуры в экструдированной массе, которые могут стать исходными для образования трещин.

Изменения замедления прохождения ультразвука через материалы дают важную информацию о состоянии микроструктуры. Это же относится к усовершенствованной технике испытания с применением анализа звука. Рентгеновский дифрактометр также хорошо показывает количественное присутствие кристаллических компонентов микроструктуры – корунда, муллита и кварца.

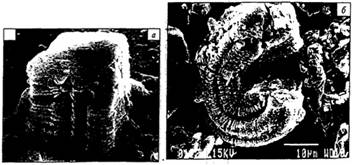

Многослойно-чешуйчатая микроструктура и переслоенная структура из каолинитовых чешуек

Рис. 28 а – многослойно-чешуйчатая микроструктура; б – переслоенная

структура из каолинитовых чешуек

Модуль Вейбулла m и проведение кривых R надрезанных образцов для испытания на изгиб являются дополнительными показателями оценки качества микроструктуры керамических материалов.

У керамических материалов пластическая деформация вследствие нагрузки происходит не только в кристаллической решетке, но в весьма значительной степени также на границе зерен. Поэтому желательно разработать керамические материалы, которые сочетали бы между собой оба положительных свойства, т.е. высокую прочность и высокое «укрепление». Учитывая это, необходимо стремиться к обеспечению максимально однородной микроструктуры, которая будет иметь в своем составе как можно больше «сцепляющих» компонентов, но не кварц [9].

Заключение

Для надежности изоляторов из глиноземистого фарфора в процессе длительной эксплуатации наиболее предпочтительным является употребление массы, оптимизированной по вышеуказанным параметрам. Чем больше повышаются требования к соотношению между ценой и эксплуатационными качествами, тем более успех зависит от комплексного управления многообразными, в том числе и технологическими, факторами.

Поэтому всегда нужно согласовывать свойства масс и проведения технологических процессов с конструкциями технологического и теплотехнического оборудования. На практике всегда необходимо учитывать эту взаимосвязь.

Исследовательская часть

Назначение и применение изоляторов

Развитие электроаппаратостроения, передача электроэнергии на большие расстояния, в значительной мере зависят от прогресса в области электроизоляционных материалов.

Среди диэлектриков электротехнический фарфор занимает одно из почетных мест, благодаря своей стойкости к атмосферным осадкам, действию солнечных лучей и резкой смене температур, а также хорошим механическим и химическим свойствам.

Изоляторы применяются в электрических установках для электрической и механической связи проводников и отдельных частей, находящихся под различными потенциалами.

Изолятор состоит из диэлектрика, служащего для изоляции и арматуры, предназначенной для электрической и механической связи проводников и отдельных частей аппаратов.

Высоковольтные изоляторы имеют очень широкое применение и употребляются: в линиях электропередач, распределительных устройствах, кабельных сетях, в высоковольтных аппаратах и других электрических установках.

Высоковольтные фарфоровые изоляторы и изоляционные части должны обладать следующими тремя важными свойствами: а) механической прочностью; б) термической устойчивостью; в) электрической прочностью.

Механическая прочность черепка твердого фарфора определяется устойчивостью наименее прочной составной части, а также количеством открытых и закрытых пор. Заметим, что пористость снижает и электрические свойства черепка.

Наиболее слабым компонентом в структуре фарфора является полевошпатовое стекло, которое в сумме со всей стеклофазой составляет 50-60% всей массы черепка. Прочность его зависит от содержания Al2O3, SiO2, K2O.

Чтобы увеличить механическую прочность фарфора, необходимо повысить содержание в нем глинистых материалов, поднять температуру обжига и увеличить его продолжительность. При этом можно получить такое количество стекловато-муллитовой массы с большим содержанием Al2O3 и SiO2, которого будет достаточно для стягивания пор [1].

Сырьевые материалы

Сырьевые или исходные материалы, используемые при изготовлении фарфора, подразделяются на две основные группы:

- пластичные материалы (или глинистые);

- непластичные материалы (или отощающие).

Пластичные материалы составляют глинистые вещества – это каолины и различные огнеупорные и беложгущиеся глины. Глины с небольшим количеством примесей являются огнеупорными, т.е. они способны противостоять высоким температурам, не расплавляясь.

Глина – это тонкообломочная горная порода, образовавшаяся при выветривании горных пород. Она встречается в природе в рыхлом или уплотненном состоянии. При обжиге глина теряет химически связанную воду и приобретает механическую прочность, свойственную камню.

Основной особенностью глин и каолинов является пластичность. Это ценное свойство глинистых веществ заключается в том, что при затворении водой они образуют мягкую тестообразную массу, которая легко принимает любую форму под действием внешних усилий, а после снятия усилий сохраняет ее.

Глинистое вещество приобретает пластичность только при определенном соотношении воды и глинистого вещества.

Пластичность глин бывает разная. Есть более пластичные и менее пластичные глины. Пластичность зависит от химико-минерального и дисперсионного состава глин. Кроме того, в состав глин могут входить такие примеси как: песок, слюда, доломит и др.

Для производства фарфора необходимо однородное сырье и небольшие колебания в примесях. Каолин наиболее чистое, однородное сырье, но у него мала пластичность по сравнению с глинами. Поэтому в нашем производстве применяются как глины, так и каолины.

Другим важным свойством пластичных глинистых материалов является их способность под действием высоких температур образовывать плотное камнеподобное тело «черепок».

Таким образом, можно предположить, что керамические изделия можно получить из одних глинистых материалов, но масса, состоящая из одних глин сильно прилипала бы к формам и инструменту, это бы затрудняло производство. Но главные недостатки заключаются в следующем:

1.  при сушке изделия будут плохо отдавать влагу, следовательно высохнут неравномерно, возникнут внутренние напряжения;

2.  будет большая объемная усадка;

3.  необходимо использование высоких температур обжига.

Для того, чтобы устранить эти недостатки в массу, наряду с глиной, вводят отощающие материалы и материалы плавни. Такими материалами являются:

- кварцевый песок;

-  полевой шпат;

-  пегматит;

-  фарфоровый бой.

Эти материалы еще называют каменистыми из-за большой твердости.

Перед употреблением отощающие материалы измельчают до тонкодисперсного состояния и в таком виде вводят в исходную фарфоровую массу.

Но, введя в массу кварцевый песок и «череп», необходимо производить обжиг изделий при высоких температурах (1500-1600˚С). Чтобы получить наиболее плотные изделия, снизить температуру обжига и получить монолитный фарфоровый черепок, необходимо в исходную массу ввести стеклообразующие материалы, они плавятся при более низких температурах (1100-1170˚С) и образуют стекловидную массу, хорошо подвижную, распространяющуюся между другими частицами черепка. В стекловидной массе растворяются зерна кварца и протекают реакции с глинистыми веществами.

Стеклообразующими компонентами являются:

- полевой шпат;

- пегматит.

В качестве стеклообразующего компонента в производстве применяется калиевый полевой шпат – природное вещество. Ввиду ограниченности запасов чистых полевых шпатов, в фарфоровых массах применяют пегматиты (природные механические смеси полевого шпата и кварца). Пегматиты содержат такие примеси, как: слюда, магнетит. Присутствие их нежелательно, т.к. они содержат значительное количество различных оксидов железа, загрязняющих массу, меняющих ее окраску, ухудшающих электроизоляционные свойства [1].

Требования, предъявляемые к сырьевым материалам

Глинистое сырье.

Качество сырьевых материалов должно соответствовать требованиям действующих государственных и отраслевых стандартов и технических условий. Глины по ГОСТ 9169-75 [10] подразделяются на:

-  огнеупорные(>1580˚C)

-  тугоплавкие(1350-1580˚С)

-  легкоплавкие(<1350˚C)

Для производства электротехнического фарфора применяются огнеупорные глины. Это глины, которые при температуре 1580˚С не расплавляются и не дают деформации.

Огнеупорные глины бывают:

-  высокоглиноземистые >45% Al2О3;

-  высокоосновные >40% Al2O3;

-  основные 30-40% Al2O3.

Для производства электротехнического фарфора пригодны высокоосновные и основные глины.

В производстве применяются каолины, содержание Al2O3 в которых составляет 36-40%.

Для производства изоляторов нежелательны в сырье красящие оксиды.

Каолины идут в производство обогащенные, т.е. очищенные от ненужных и вредных примесей.

Отощающие материалы также должны отвечать определенным требованиям:

-  ограничено содержание оксидов железа;

-  нормируется крупность;

-  нормируется содержание щелочных оксидов;

-  нормируется влажность и потери при прокаливании.

Изоляторное производство представляет собой сложный и разнохарактерный комплекс технологических процессов и, естественно, требует хорошей подготовки кадров.

Производство требует большого внимания, т.к. выход из строя изоляторов высокого напряжения грозит серьезной аварией трансформатору, выключателю и целым участкам линий электропередачи и распределительных устройств.

Приготовление фарфоровых масс и глазурей.  Применяемое оборудование

Для получения пластичной фарфоровой массы необходимо предварительно подготовить исходные материалы. Сырьевые материалы необходимо измельчить, а затем смешать в определенном соотношении.

Измельчение материалов способствует наилучшему соприкосновению частиц, это необходимо для нормального протекания физико-химических процессов при высоких температурах.

Глинистые материалы после проверки их качества подаются из отсеков в расходные бункера склада и измельчаются стругачами до кусков не более 70мм в поперечнике. Измельченные глинистые материалы подаются на ленточные транспортеры для подачи в электровесовые тележки. Взвешивание материалов производится согласно рецепту, выданному лабораторией. Взвешенные материалы подаются из весовой тележки в пропеллерные мешалки в следующем порядке:

-  заливается вода в количестве около 3 м³;

-  включается мешалка;

-  загружается глина и распускается в течение 30мин.

Глины содержат большое количество мелкодисперсных частиц, они распускаются более медленно по сравнению с каолинами.

Глину загружают в 3-4 приема, затем загружаются каолины. Общая продолжительность роспуска глинистых материалов составляет не менее двух часов.

Для ускорения роспуска материалов воду подогревают до температуры 40˚С.
