Дипломная работа: Установление периодичности, структуры и объема плановых замен деталей заднего моста, установленного на автомобиль МАЗ-5335

где CΣi – суммарные удельные затраты на замену деталей при i-м варианте

РГ, руб/км;

Cgi – стоимость заменяемых деталей по j-и РГ, руб.;

Cзj – стоимость работ по замене деталей по j-и РГ, руб.;

Cyj – убытки от простоя АТС, связанные с заменой деталей j-и группы, руб.;

Knj – коэффициент повторяемости замен деталей по j-и РГ в пределах наработки равной To max i;

Тo max i – ресурс детали, определяющей n-ю (конечную) ситуацию замен в i-м варианте количества РГ, тыс. км.

Стоимость работ по замене деталей устанавливают по результатам оценки показателей ремонтопригодности опытных образцов АТС или путем применения действующих нормативов по соответствующим трудозатратам и тарифно-квалификационным нормативам.

Коэффициент повторяемости замен деталей Knj определяется из выражения:

                                                    To max i - Toj

                                  Knj = 1 + -----------------,                                     (15)

                                                       Toj ∙ Kpj

где Toj – ресурс определяющей детали j-и РГ, тыс. км;

Kpj – коэффициент, учитывающий величину вторичного ресурса определяющей детали j-и ресурсной группы; определяется отношением вторичного ресурса к первичному.

Сопоставляя рассчитанные на ЭВМ затраты (выражение 14) на плановые замены деталей по вариантам ресурсных групп, отыщем для каждого агрегата вариант с минимальными удельными затратами С который и будет оптимальным по количеству ПЗ. Так устанавливают структуру и объем замен деталей агрегатов АТС.

При решении задачи оптимизации количества ПЗ деталей, агрегатов можно оперировать теоретическим ресурсом деталей, а прогнозирование эксплуатационного ресурса осуществляется только для определяющих деталей.

Объем и количество групп операций ТО агрегатов определяется на основе прогноза потребности в операциях ТО по аналогии с объемом и количеством ПЗ деталей. Однако, может оказаться, что вариант с минимальными затратами содержит максимальное количество групп операций ТО, что будет вызывать увеличение простоев АТС. Поэтому при окончательном выборе нужно сравнивать интенсивность снижения затрат по вариантам и остановиться на таком, затраты по которому отличаются от минимальных незначительно, а количество групп значительно меньше.

Все это дает возможность своевременно устанавливать экономические сроки службы агрегатов. [1]

3.2 Результаты установленной структуры и объемов  плановых замен

Для осуществления расчетов необходима информация: стоимость новых деталей для замены (приложение Г), нормы трудоемкости на проведение работ (приложение Д); тарифные ставки для соответствующих разрядов (приложение Е).

Для установления структуры и объёма плановых замен, в соответствии с методикой, изложенной в разделе 3, на основе расчёта теоретического ресурса (см. пункт 2.4), возникает необходимость выделения вариантов сочетаний деталей в размерных группах. И затем по каждому варианту необходимо произвести экономический расчет затрат на замену деталей.

Экономический расчет по первому варианту (см. рисунок 1)

Ресурсная группа 1

Таблица 2 – Перечень заменяемых деталей первой ресурсной группы

Расчет общих затрат на замену деталей:

Cз3  = 1,23·72,5+ 0,3·65 = 108,7 руб.

 = 1,53

Определим коэффициент повторяемости замен деталей Knj

.

Определяем суммарные   удельные затраты на замену деталей, имея информацию о том, что один час простоя составляет 1062,5 руб.

 27,1 руб/км.

 руб/км.

Таким образом сочетание деталей во второй ресурсной группе наиболее выгодны т.к. суммы затрат являются минимальными, т.е. второй вариант будем считать плановыми заменами. Для контроля износа определяющей детали по плановой замене номер 2, контролируем плановый износ гнезда подшипника вала ведущей шестерни и устанавливаем на него датчик  (приложение Б). Таким образом установлены структура и объем плановых замен. Далее необходимо установить переодичность выполнения каждой плановой замены. Для этого необходимо спрогнозировать эксплуатационный ресурс  детали определенной плановой замены, который приведен на рисунке 2 и приложении А.


4 Технология разборки заднего моста для выполнения плановой замены

Разборку заднего моста производите в следующем порядке:

Задний мост является ведущим и состоит из центрального редуктора и двух планетарных колесных передач.

Центральный редуктор состоит из пары конических шестерен с круговыми зубьями и межколесного конического дифференциала. Устройство центрального редуктора заднего моста показано на рисунке 2.

Колесная передача (рисунок 3) представляет собой планетарный редуктор, состоящих из прямозубых цилиндрических шестерен с внешним и внутренним зацеплением. Ведущая шестерня 4 установлена на шлицах полуоси 6.

Сателлиты 14 на подшипниках качения установлены на осях 10, закрепленных в гнездах водила 12, которое крепится к кольцу ступицы задних колес.

Ведомая шестерня 15 внутреннего зацепления посредством ступицы 16 установлена на шлицевом конце цапфы картера и удерживается от осевого перемещения гайками 2 и 23. Перемещение полуоси 6 ограничивается сухарем 7 и упором 8 полуоси.

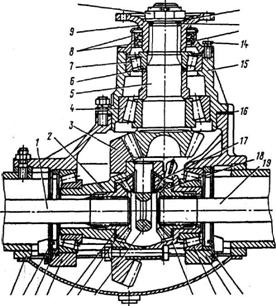

Рисунок 2- Центральный редуктор заднего моста: 1,19 - полуоси; 2,23 - чашки дифференциала; 3 - шестерня ведомая; 4,7,22 - подшипники; 5 - шестерня ведущая; 6,16- прокладки регулировочные; 8 - сальники; 9- фланец; 10- гайка; 11 - шайба; 12 -уплотнитель; 13 -крышка; 14- болт, 15- картер подшипников; 17- сателлит; 18 -кольцоупорное; 20  тайка подшипника дифференциала; 21 - крышка подшипника; 24 - крестовина; 25 - шестерня полуосевая; 26 - шайба; 27 - стопор гай-ки подшипника; 28 - картер моста

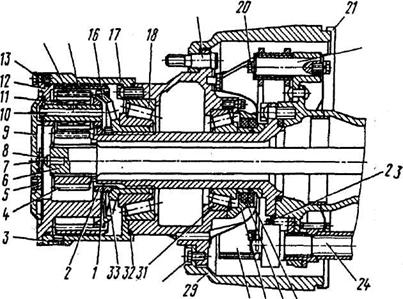

Рисунок 3- Колесная передача: 1 - шайба; 2,33 - гайки; 3,5 - пробки; 4 - шестерня ведущая; 6 - полуось; 7 - сухарь; 8 - упор полуоси; 9 - крышка; 10, 22 - оси; 11 - подшипник игольчатый; 12 - водило; 13 - кольцо уплотнительное; 14 - сателлит; 15 - шестерня ведомая; 16,17- ступицы; 18 - подшипник; 19,20 - болты; 21 - щит; 24 - пружина; 24 - кулак разжимной; 25 - маслоуловитель; 26 - сальник; 27 - крышка сальника; 28 - колодка тормозная; 29 - барабан тормозной; 30 - болт, 31 - подшипник; 32 - кольцо уплотнительное

Ремонт ведущих мостов заключается в замене изношенных или поврежденных деталей

Разборку центральных редукторов среднего и заднего мостов рекомендуется производить с помощью универсального съемника (рисунок 4) и комплекта оправок (рисунок 5) к нему.

Замена сальников. Для замены сальников ведущей конической шестерни выполните следующее:

- отсоедините карданный вал;

расшплинтуйте и отверните гайку крепления фланца 9, снимите уплотнитель и фланец;

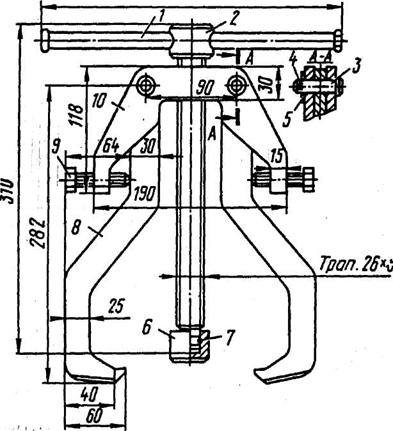

Рисунок 4- Универсальный съемник для снятия подшипников среднего и заднего мостов: 1 - рукоятка; 2- винт; 3- палец; 4 -шплинт; 5 - шайба; 6 - пята; 7 - кольцо; 8-захват; 9-болт; 10-траверса

- отверните болты и снимите крышку 13 с сальниками;

- замените сальники, заполнив их внутренние полости смазкой литол-24, соберите узел в обратном порядке. Сальники запрессовывают в крышку до упора в опорный буртике помощью оправки. Гайку 10 крепления фланца затяните (момент затяжки 441-588 Н м (44-59 кгс м) и зашплинтуйте

Снятие редуктора. Для снятия регулятора выполните следующее:

-        слейте масло из картера моста (вывернув сливную и заливную пробки);

- отсоедините карданный вал;

- снимите крышки 9 колесных передач, выньте полуоси вместе с ведущими шестернями 4 колесных передач;

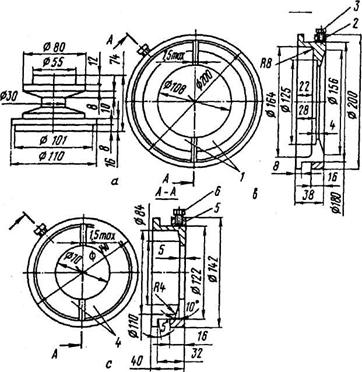

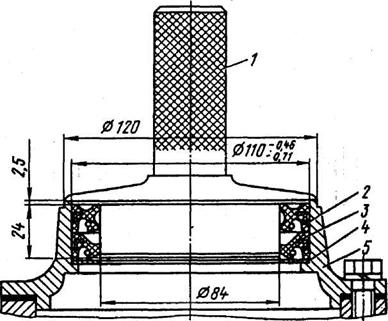

Рисунок 5- Оправка для запрессовки сальников в крышки среднего и заднего мостов: 1 - оправка; 2, 3 - сальники; 4 - кольцо; 5- крышка


Рисунок 6- Комплект оправок к универсальному съемнику для снятия подшипников среднего и заднего мостов: а - опора для снятия внутреннего кольца подшипника дифференциала и внутреннего кольца наружного подшипника ступицы среднего и заднего мостов; в - оправка для снятия внутреннего кольца внутреннего подшипника ведущей шестерни; с - оправка для снятия внутреннего кольца наружного подшипника цилиндрической шестерни среднего моста; d - опора для снятия внутреннего кольца цилиндрического подшипника межмостового дифференциала; 1,4- полукольца; 2,5- кольца; 3,6- болты

-        отверните гайки шпилек крепления редуктора к картеру моста (за исключением двух верхних). После этого подкатите тележку с подъемником под редуктор и, обеспечив надежную опору редуктора на тележке, отверните оставшиеся две верхние гайки, затем с помощью двух демонтажиых болтов от фланца крепления редуктора к картеру моста снимите редуктор.

Разборка редуктора. Разборку редуктора производите на специальном поворотном стенде. При отсутствии стенда можно использовать низкий столик - верстак высотой 500-600 мм.

Последовательность разборки редуктора следующая

- снимите ведущую шестерню 5 с подшипниками в сборе;

- снимите стопоры и выверните гайки 20 подшипников дифференциала;

- снимите крышки 21 подшипников дифференциала;

- отверните гайки болтов крепления чашек дифференциала и с помощью демонтажных болтов разберите дифференциал (снимите сателлиты, полуосевые шестерни, упорные шайбы);

- снимите при необходимости подшипники 22 дифференциала с помощью съемника (рисунок 7);

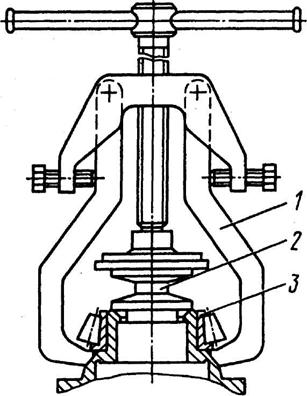

Рисунок 7- Снятие внутреннего кольца подшипника дифференциала: 1 - съемник; 2 - упор; 3 - кольцо подшипника внутреннее

зажмите ведущую шестерню в тисках, губки которых покрыты накладками из мягкого металла, и снимите фланец 9 ведущей шестерни, и крышку 13 с сальником;

- снимите корпус 15 с подшипниками;

- снимите внутреннее кольцо конического подшипника с вала ведущей шестерни с помощью съемника (рисунок 8);






Рисунок 8- Снятие внутреннего кольца внутреннего подшипника ведущей шестерни заднего моста: 1- съемник; 2- кольцо подшипника внутреннее; 3- оправка

при необходимости выпрессуйте наружные обоймы подшипников ведущей шестерни из корпуса подшипников с помощью съемника без кольца (рисунок 9);

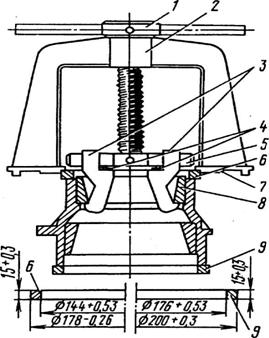

Рисунок 9- Снятие наружных колец подшипников ведущей шестерни среднего и заднего мостов: 1- гайка; 2 - съемник; 3 - захваты; 4 - болты; 5 - скалка; 6, 9 - кольца; 7 - упор; 8 - кольцо подшипника наружное

Разобранные детали центрального редуктора промойте и тщательно осмотрите. Проверьте состояние рабочих поверхностей подшипников: на них не должно быть выкрошенных мест, трещин, вмятин, шелушений.

Зубья шестерен не должны иметь сколов и обломов, трещин, выкрашивая цементационного слоя, а также раковистой сыпи. При незначительной ступенчатой выработке зубьев ступеньки зачистите. Снимите и зачистите забоины и заусенцы на зубьях шестерен. Износ зубьев конических шестерен по толщине характеризуется величиной бокового зазора при правильно отрегулированном зацеплении (по пятну контакта). При повышенном шуме шестерен центрального редуктора величина бокового зазора 0,8 мм может служить основанием для замены конической пары шестерен.

В случае необходимости замены одной из шестерен заменяйте комплектно ведущую и ведомую конические шестерни, так как на заводе они подобраны попарно по пятну контакта, боковому зазору и их маркируют одинаковым номером.

При осмотре деталей дифференциала обратите внимание на состояние поверхности шеек крестовины, отверстий и сферических поверхностей сателлитов, опорных поверхностей полуосевых шестерен, опорных шайб и торцевых поверхностей чашек дифференциала.

Эти поверхности не должны иметь задиров.

В случае значительного износа или ослабления посадки втулки сателлита замените ее.

Обработку новой втулки производите после запрессовки ее в сателлит до диаметра (32±0,05) мм.

При значительном износе бронзовых опорных шайб полуосевых шестерен последние подлежат замене. Толщина новых бронзовых шайб -1,5 мм.

Чашки дифференциала заменяйте комплектно при необходимости замены одной из них.


Заключение

Таким образом, выполненная курсовая работа, еще раз обращает внимание на недостатки действующей системы ТО и Р в России.

Некачественные нормативы периодичности технического обслуживания приводят к необоснованному повышению затрат как при преждевременном обслуживании, так и с повышением интенсивности износа сопряжений при запоздалом техническом обслуживании. Секретом ни для кого не является, что одним из наиболее перспективных методов получения прибыли является снижение затрат на производстве. А в связи с этим, в настоящее время для восстановления конкурентоспособности отечественного производителя необходим коренной переход к применению современных методик при проектировании АТС и их эксплуатации на АТП.


Список литературы

1.  Пособие к лабораторно-практическим занятиям по теоретическим основам технической эксплуатации автомобилей: Учеб. пособие/В.А. Бодров и др.; Под общ. Ред. В.А. Бодрова. – Яросл. Гос.техн. ун-т.-Ярославль, 2001.-50с.

2.  Справочник работника кадровой службы, М. 2006.

3.  Единый тарифно-квалификационный справочник работ и профессий, изд.: М., 1990.

4.  Горев А.Э. «Грузовые автомобильные перевозки», изд.: М, 2004.

5.  Малышев А.И. «Экономика автомобильного транспорта», изд.: М, 1983.

6.  www. Jamz. Ru

7.  “Датчик измерительных систем”: М., в 2-х книгах.  Кн.1 1992., ил., 530с

8.  Лукинский , Зайцев : “Прогнозирование ресурса автомобилей”.
