Введение

Современная полиграфическая промышленность располагает значительным количеством разнообразных способов и видов печати, но лишь три из них: высокая, плоская офсетная и глубокая (ракельная) – составляют главную техническую базу отрасли. Объясняется это тем, что этим видам печати в наибольшей степени присущи универсальность репродукционных возможностей и сравнительно высокая производительность формных и печатных процессов. Указанные положительные свойства основных способов печати не однозначны. Не одинаковы и экономические затраты на изготовление печатной продукции. Более точным и управляемым способом печати является офсетный. Современная офсетная машина – это высокомеханизированное, автоматизированное печатное устройство, в котором большинство функций выполняется практически без вмешательства печатника или при его минимальном участии. В настоящее время наибольшая часть книжной продукции печатается офсетным способом, так как:

1) наименьшая себестоимость офсетных печатных форм;

2) оперативность формного и офсетного печатного процесса;

3) высокое качество цветоделительных процессов.

Все машины офсетной печати можно разделить на листовые ротационные и рулонные. Вид машин выбирается в зависимости от тиража, времени изготовления печатной продукции.

Современные машины позволяют запечатывать бумажное полотно сразу с двух сторон в несколько красок, что сокращает время изготовления печатной продукции и экономит потребляемую энергию.

Достаточно большое количество печатных машин оснащены фальцаппаратами, противоотматывающими устройствами.

Качество отпечатанной продукции контролируется по шкалам, которые печатаются на свободном листе, с помощью денситометра и других устройств.

1. Определение издательско-полиграфического оформления издания

В табл. 1.1 определяется издательско-полиграфическое оформление проектируемого книжного издания, которое должно соответствовать требованиям, сформулированным в нормативных документах.

Таблица 1.1. Издательско-полиграфическое оформление издания

2. Определение конструкции издания

Характеристика проектируемого издания с указанием его структурных элементов приведена в табл. 2.1.

Таблица 2.1. Техническая характеристика издания

Размер заготовки для обложки:

Шо. = 2Шд.о. + Тб., (2.1)

где Шо – ширина обложки, мм;

Шд.о. – ширина издания до обрезки, мм;

Тб – толщина блока, мм.

 (2.2)

где d – доля листа;

 – объем издания, печ. л.;

 – толщина тиражной бумаги, мм.

Шо.= 2 ´ 175 + 15 = 365 мм.

Во.= Вд.о., (2.3)

где Во-высота обложки, мм;

Вд.о. – высота издания до обрезки, мм.

Вф.=250 мм.

Макеты раскладки для блока и обложки с учетом произведенных расчетов по определению размеров заготовок элементов издания, а также с учетом выбранного оборудования приводятся на рис. 2.1 и рис. 2.2.

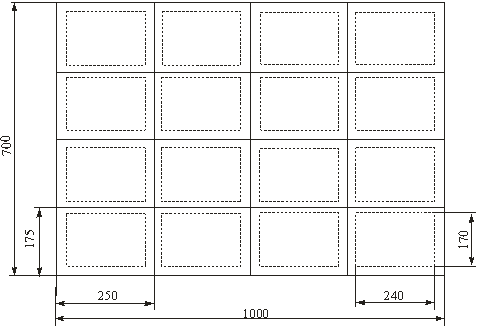

Рис. 2.1. Макет раскладки для блока (32-страничная тетрадь)

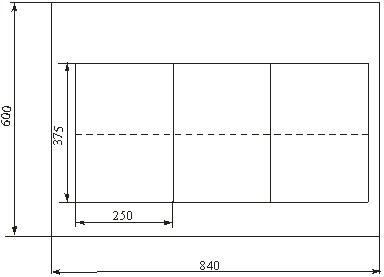

Рис. 2.2. Макет раскладки обложки

3. Выбор и обоснование выбора способа печати

Большая часть книжной продукции пока печатается на листовых офсетных машинах. Действительно, офсет является в настоящее время наиболее отработанной технологией, а листовые офсетные печатные машины уже несколько десятков лет составляют основу парка печатных машин большинства типографий. Они являются универсальной техникой, позволяющей печатать книжно-журнальную продукцию, различную акцидентную и этикеточную продукцию на бумаге, а также картонную упаковку. Современные листовые офсетные машины отличаются большой производительностью благодаря существенной скорости печати и высокой степени автоматизации, позволяющей значительно сократить время настройки машины между тиражами. Поэтому, при приобретении новой техники владельцы типографий делают выбор в пользу уже известных машин и отлаженной технологии, с которой хорошо знакомы печатники и технологи. В пользу офсетных машин говорят также следующие достоинства офсетной технологии:

1. Офсетный способ позволяет качественно (без значительных потерь градаций) печатать с высокой линиатурой растра;

2. Низкая стоимость и высокая производительность изготовления офсетных печатных форм;

3. Несмотря на технологическую сложность, офсетная печать характеризуется наибольшей степенью стандартизации, что позволяет получать предсказуемые результаты и стабильно высокое качество отпечатков;

4. Наличие большого количества квалифицированных специалистов допечатной подготовки и печатников.

4. Выбор и обоснование выбора печатного оборудования

Поскольку тираж издания невысок, то для печатания блока и обложки книжного издания целесообразно использовать полноформатную листовую печатную машину Heidelberg Speedmaster 102 ZP с красочностью 1+1, которая запечатывает материал сразу с двух сторон. Основные показатели листовой офсетной печатной машины Speedmaster 102 ZP сведены в табл. 4.1.

Таблица 4.1. Основные показатели выбранных печатных машин

Схема организации рабочего места печатника на однокрасочной машине Speedmaster 102 ZP приведена на рис. 4.1.

Коэффициент использования печатного оборудования Ки. рассчитывается по следующей формуле:

Ки. = Кп. ´ Кф. ´ Коб., (4.1)

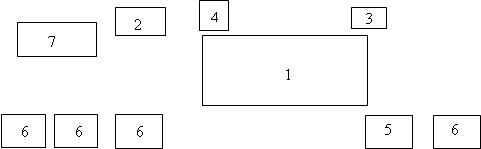

Рис. 4.1. Схема организации рабочего места печатника Speedmaster 102 ZP: 1 – двухкрасочная офсетная листовая машина Speedmaster 102 ZP; 2 – стол печатника; 3 – шкаф для материалов; 4 – шкаф для инструментов; 5 – устройство для предварительной зарядки самонаклада; 6 – платформа для хранения бумаги и отпечатанной продукции; 7 – стойка для хранения печатных форм

где Кп. – коэффициент полезного действия времени печатания;

Кф. – коэффициент использования машины по формату бумажного листа;

Коб. – коэффициент использования машины по оборотам.

Коэффициент полезного действия времени печатания Кп. рассчитывается по формуле:

. (4.2)

где Тп. – время печатания тиража, ч;

Тв. – время на все приладки, ч.

Рассчитывается Кп. для блока:

Кп. =

Рассчитывается Кп. для обложки:

Кп. = .

Коэффициент использования машины по формату бумажного листа Кф. рассчитывается следующим образом:

Кф. =., (4.3)

где Sф. – формат бумажного листа проектируемого издания;

Sп. – максимальный (паспортный) формат запечатываемого листа бумаги печатной машины.

Для блока:

=.

Для обложки:

=.

Коэффициент использования машины по оборотам :

=, (4.4)

где Пф. – выбранное количество оборотов для проектируемого издания;

Пк. – максимальное количество оборотов согласно паспортных данных машины.

Для блока и обложки:

=.

Коэффициент использования печатного оборудования Ки. для блока рассчитывается по формуле 4.1:

Ки. = 0,39 ´ 0,95. ´ 0,8 = 0,3.

Рассчитывается коэффициент использования печатного оборудования Ки. для обложки:

Ки. = 0,17 ´ 0,69 ´ 0,8 = 0,1.

5. Выбор и обоснование выбора материалов печатного процесса

5.1 Выбор печатной бумаги

Требования, предъявляемые к бумаге, зависят от характера и назначения печатной продукции и типа оборудования. Наиболее важными характеристиками бумаги являются: характеристика (микрогеометрия) ее поверхности; механические свойства (жесткость и прочность); равномерность отлива; способность впитывать краску; химические свойства и ее окраска. В некоторых случаях, например, при многокрасочной печати, большое значение имеет также деформация бумаги при изменении ее влажности. Все эти свойства бумаги могут оказать большое влияние на качество печатной продукции.

В офсетной печати имеет большое значение рН бумаги, которая влияет на тиражеустойчивость печатных форм и на эмульгирование краски или воды.

Выпускаемый ассортимент офсетной бумаги регламентирован ГОСТ 9094, а также рядом действующих технических условий. Выбор бумаги зависит от ряда факторов: характер издания, категория читателя, технология полиграфического процесса и др. Для печатания тиража выбираем офсетную бумагу №1, предназначенную для длительного срока службы. Для блока масса бумаги составляет 80 г/м2. Высококачественная офсетная бумага «Амбер График» от концерна Trebruk AB Group производится на фабрике Kostrzyn Paper в Польше. Она поставляется не только в листах, но и в ролях. Бумаги «Амбер График» отличаются превосходным прохождением в печатных машинах, а их высокое качество гарантирует высококлассное воспроизведение изображений. Для обложки выбирается обложечная бумага, которая регламентируется ГОСТ 20283, марки А, плотностью 180 г./м2, т. к. толщина блока составляет 15 мм. Для печати используется мелованная бумага фирмы M-REAL, которая является крупнейшим поставщиком бумаги и картона.
