Курсовая работа: Определение термодинамических активностей компонентов бронзы БрБ2

Алюминиевые бронзы хорошо сопротивляются коррозии в морской воде и тропической атмосфере, имеют высокие механические и технологические свойства. Однофазные бронзы, обладающие высокой пластичностью, применяют для глубокой штамповки. Двухфазные бронзы подвергают горячей деформации или применяют в виде фасонного литья.

Литейные свойства алюминиевых бронз ниже, чем литейные свойства оловянных бронз, но они обеспечивают высокую плотность отливок.

Рис. 1.3 Диаграмма состояния Cu-Al

Рис. 1.4 Влияние алюминия на механические свойства бронз


Кремнистые бронзы. При легировании меди кремнием (до 3,5%) повышается прочность, а также пластичность. Никель и марганец улучшают механические и коррозионные свойства кремнистых бронз. Эти бронзы легко обрабатываются давлением, резанием и свариваются. Благодаря высоким механическим свойствам, упругости и коррозионной стойкости их применяют для изготовления пружин и пружинящих деталей приборов и радиооборудования, работающих при температуре до 250°С. а также в агрессивных средах (пресная, морская вода).

Свинцовые бронзы. Свинец практически не растворяется в жидкой меди. Поэтому сплавы после затвердевания состоят из кристаллов меди и включений свинца.

Такая структура бронзы обеспечивает высокие антифрикционные свойства. Это предопределяет широкое применение бронзы БрСЗ0 для изготовления вкладышей подшипников скольжения, работающих с большими скоростями и при повышенных давлениях. По сравнению с оловянными подшипниковыми бронзами теплопроводность бронзы БрСЗ0 в 4 раза больше, поэтому она хорошо отводит теплоту, возникающую при трении.

Из-за невысоких механических свойств (, δ=4%) бронзу БрСЗ0 наплавляют тонким слоем на стальные ленты (трубы). Такие биметаллические подшипники просты в изготовлении и легко заменяются при изнашивании. Вследствие большой разности значений плотности меди (8,94 г/см3) и свинца (11,34 г/см3) и широкого интервала кристаллизации бронза БрСЗ0 склонна к ликвации по плотности. Нередко свинцовые бронзы легируют никелем и оловом, которые, растворяясь в меди, повышают механические и коррозионные свойства.

Бериллиевые бронзы. Эти бронзы относятся к сплавам, упрочняемым термической обработкой. Предельная растворимость бериллия в меди при температуре 866°С составляет 2,7%, при температуре 600 °С - 1,5%, а при 300°С всего 0,2%. Это указывает на возможность упрочнения бериллиевой бронзы методом дисперсного твердения. При нагреве бронзы БрБ2 до 760—780°С образуется однородный α-раствор, который сохраняется в результате быстрого охлаждения в воде при нормальной температуре. В составе бериллиевых бронз всегда присутствует никель или кобальт для повышения устойчивости переохлаждённого твёрдого раствора.

После закалки бронза обладает малой прочностью (), высокой пластичностью (δ = 40%) и способностью упрочняться при старении как непосредственно после закалки, так и после пластической деформации в закаленном состоянии. Старение проводят при 300—350°С. При старении из пересыщенного α-раствора выделяются дисперсные частицы γ-фазы (СuВе), что сильно повышает прочность бронзы. Предварительно наклепанная бронза при старении упрочняется сильнее и быстрее.

Так, бронза БрБ2 в состоянии после закалки и старения имеет  и δ=З÷5 %, а после закалки, холодной пластической деформации с обжатием 30% и старения - , пластичность после старения невелика (δ = 2%). Бронзу нередко легируют также титаном (0,1—0,25%): БрБНТ1,9 и БрБНТ1,7. Обладая высокими значениями временного сопротивления, пределов текучести и упругости, бериллиевые бронзы хорошо сопротивляются коррозии, свариваются и обрабатываются резанием. Бериллиевые бронзы применяют для мембран, пружин, пружинящих контактов, деталей, работающих на износ (кулачки полуавтоматов), в электронной технике и т. д.

Бериллиевая бронза БрБ2 содержит в своём составе (по массе) 97,5% Cu, 0,5% Ni, 2% Be.

Система бериллий – медь была хорошо изучена многими исследователями. На рисунке 1.5 представлена обобщённая диаграмма состояния.

Граница твердого раствора Be в Си определена во многих работах на основании данных микроскопического, рентгеновского, дилатометрического анализов, измерения твердости и электрических свойств. Растворимость Be в Сu при эвтектоидной температуре (600°С) составляет 10% (ат.), а при перитектической температуре (866°С) - 16,5% (ат.).

Растворимость Сu в Be изучена в нескольких работах. Установлено, что со стороны Be в системе имеет место эвтектоидное превращение, соответствующее β↔α-превращению Be. Его температура находится в пределах 1100—1120°С.

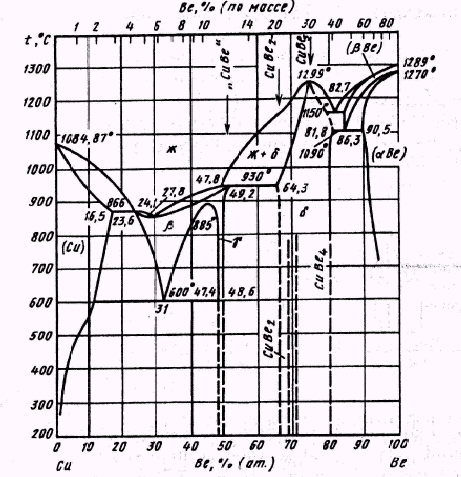

Рис. 1.5 Диаграмма состояния Be-Cu

Концентрация эвтектоиднои точки на представленной диаграмме соответствует значению 13,7-14,2% (ат.) Сu.

Максимальная растворимость Сu в α-Ве равна 9,5% (ат.) при 1090°С и уменьшается с понижением температуры до значений 7,5; 7,0; 6,0 и 4,5% (ат.), соответственно, при 1000, 900, 800 и 700°С. Методом микроскопического анализа ранее были установлены следующие значения растворимости Сu в Be: 7,3; 6,3; 5,2 и 4,6% (ат.), соответственно, при температурах 1100, 1000, 800 и 600°С. Также растворимость Сu в Be изучали, вводя Сu в Be методом ионной имплантации и отжигом сплавов в интервале температур 320—1290°С. Полученные результаты согласуются с представленными ранее.

Кроме твердых растворов на основе чистых металлов компонентов в системе существуют следующие фазы: β, γ, δ. Фазе β иногда приписывают формулу Cu2 Be, а фазе γ — формулу СuВе, но чаще эти фазы рассматривают как упорядоченные твердые растворы Be в Сu с разной степенью упорядоченности. Фаза β имеет неупорядоченную ОЦК структуру, фаза γ обладает ОЦК структурой типа CsCl. Данные о структуре фазы δ неоднозначны. Структура фазы δ определялась как кубическая, так и гексагональная. Согласно некоторым данным в области существования фазы δ имеются два соединения: СuВе3 и СuВе2. Соединение СuВе3 имеет гексагональную структуру типа CuZn3. Соединение СuВе2 обладает кубической решеткой, изотипной MgCu2. Соединения должны быть разделены гетерогенной областью существования двух фаз (CuBe3 + CuBe2), но так как положение соответствующих фазовых границ точно не установлено, на диаграмме состояния эти области показаны штриховыми линиями. То, что соединение СuВе3 имеет гексагональную решетку, вызывает определенные сомнения, так как соединение CuZn3 в системе Сu—Zn обычно рассматривается как фаза δ, существующая только при повышенных температурах и имеющая ОЦК решетку типа CsCl. При температурах, близких к комнатной, составу Cu3Zn в системе Сu—Zn отвечает двухфазная смесь, состоящая из кубической фазы γ и гексагональной плотноупакованной фазы ε.

Фаза δ плавится конгруэнтно и образует эвтектику с β-Ве при температуре 1150°С и содержании 17,3% (ат.) Сu. Фаза δ имеет широкую область гомогенности, располагающуюся в пределах концентраций Be4Cu — Be2Cu, и плавится конгруэнтно при 1219°С. Точка максимума на кривых ликвидуса и солидуса отвечает 22% (ат.) Сu. Предполагается, что фаза на основе Ве3Сu является метастабильной.

Максимальная растворимость Сu в β-Ве при эвтектической температуре 1199°С составляет 17,3% (ат.), а в α-Ве при эвтектоиднои температуре 1109°С - 9,5% (ат.).

Кристаллическая структура промежуточных фаз указана в табл. 1.3.

Таб. 1.3 Кристаллическая структура соединений системы Be–Cu

Соединение Прототип Группа симметрии Параметры ячейки, нм

a

c

β W

0,2798 -
γ CsCl

0,2689-0,272 -

MgCu2

0,5957-0,5977 -

Mg (?)

0,2555-0,2557 0,4178-0,4179

1.2Диаграмма состояния Be–Ni [2, c. 592-594].

Обобщённая диаграмма системы бериллий – никель, построенная по результатам работ многих исследователей, приведена на рисунке 1.6.

В сплавах системы образуются две промежуточные фазы переменного состава на основе соединений NiBe и Ni5Ве21, указанные фазы плавятся конгруэнтно при 1472 и 1264°С, соответственно. В сплавах кристаллизуются три эвтектики (Ni) + NiBe, NiBe + Ni5Be21 и Ni5Be21 + (β-Ве) при температурах 1157, 1190 и 1240°С, эвтектические точки расположены при содержаниях 23,6; 68,5 и 89% (ат.) Be, соответственно. При температуре 1065°С протекает эвтектоидный распад β-Ве на смесь α-Вс + Ni5Be21.

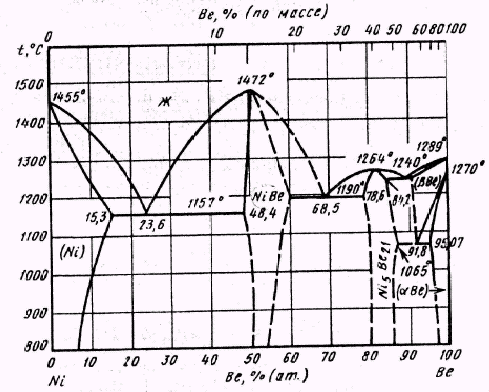

Рис. 1.6 Диаграмма состояния Be-Ni

Эвтектоидная точка расположена при 91,8% (ат.) Be. При температуре 800°С область гомогенности фазы на основе NiBe имеет протяженность около 4% (ат.), а на основе Ni5Be21— около 5% (ат.). Ni один из немногих элементов, который значительно снижает температуру полиморфного превращения β-Ве↔α-Ве.

Для растворимости Ni в Be (по данным разных авторов) указаны следующие значения: 5, 4 и 3% (ат.) при температурах 1080, 600 и 500°С, соответственно, а для растворимости Be в Ni: 15,3; 11,7; 7,3; 3,7 и 1,8% (ат.) при температурах 1150, 1000, 800, 600 и 440°С, соответственно. Методом вторичной ионной эмиссии растворимость Ni в Be определена равной 1,3±0,27% (ат.) при 20°С.

Соединение NiBe (β-фаза) обладает структурой типа CsCl (группа симметрии ) с параметром элементарной ячейки (при 49,8% (ат.) Ni) а=0,2604÷0,2631 нм. Соединение Ni5Be21 имеет деформированную решетку типа γ-латуни (группа симметрии ) с параметром псевдокубической ячейки а = 0,758 нм при содержании 81,9—82,5% (ат.) Ве.

1.3Диаграмма состояния Cu–Ni [3, c. 283-284].

Диаграмма состояния медь – никель приведена на рисунке 1.7.

В интервале температур 1000—1500°С исследование проведено с использованием катодной Сu чистотой 99,99% (по массе) и электролитического Ni чистотой 99,95% (по массе) методом микрорентгеноспектрального анализа образцов, закаленных из твердожидкого состояния. Результаты работы хорошо совпадают с данными,

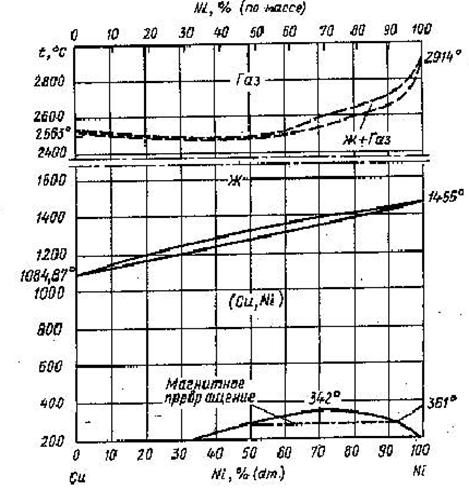

Рис. 1.7 Диаграмма состояния Cu - Ni

полученными методами термического, металлографического и микрорентгеноспектрального анализов в области концентраций 0-100% (ат.) Ni. Система Сu—Ni характеризуется образованием в процессе кристаллизации непрерывного ряда твердых растворов (Си, Ni) с гранецентрированной кубической структурой. По данным спектрального анализа установлено равновесие Ж↔Г с азеотропным минимумом при температуре 2500°С и концентрации 50—60% ;(ат.) Ni; указывается на наличие области расслоения на две фазы (газообразный и жидкий растворы разного состава) при концентрации 60—100% (ат.) Ni. В интервале концентраций 0—60% (ат.) Ni область расслоения настолько узка, что практически вырождается в прямую линию.

Граница расслаивания твердого раствора и критическая точка несмешиваемости, соответствующая концентрации никеля 69,7% (ат.) и температуре 342°С приведена на основании расчета, проведенного по термодинамическим константам.

1.4Термодинамическое моделирование свойств твёрдых металлических растворов [4, c. 17-20]

Существует 2 способа описания термодинамических свойств растворов – с помощью активностей компонентов и с помощью избыточных термодинамических функций. Эти способы тесно связаны между собой.

Избыточная термодинамическая функция – это положительный или отрицательный избыток какого-либо термодинамического свойства реального раствора над тем же свойством гипотетического идеального раствора при одинаковых значениях параметров. Обозначают их верхними индексами Е.

Если в качестве стандартного состояния выбрать чистый компонент, и концентрации представлять в виде мольных долей, то для компонента s:


 (1.1)

Коэффициент активности  может быть выражен через соответствующий избыточный химический потенциал:

 (1.2)

Прологарифмировав (1.1) с учётом (1.2) получим:

 (1.3)

Таким образом, для определения активности необходимо знать избыточный химический потенциал (или избыточную энергию Гиббса), а для аналитического представления концентрационной и температурной зависимости термодинамических свойств растворов нужно знать соответствующую зависимость  или .

Обычно для описания реальных растворов применяют модель идеального раствора, при этом . Однако, в реальном растворе законы Рауля и Генри, а также равенства типа (или ) выполняются только в чрезвычайно узких диапазонах концентраций при →0, или →1 (то есть в бесконечно разбавленных растворах).

Существует теория, включающая в себя понятия «идеальный» и «предельно разбавленный» растворы, как частные случаи. Это обобщённая теория «регулярных» растворов (далее – ОТРР). С её позиций области, в которых реальный раствор является регулярным (так называемые области «граничной регулярности») располагаются также по краям диапазона концентраций, но они существенно шире.

Регулярным называется модельный раствор, при образовании которого может выделяться или поглощаться теплота, но не изменяется объём, а энтропия смешения компонентов которого равна энтропии смешения идеальных газов.

Для регулярного раствора, состоящего из m компонентов, в рамках ОТРР выполняется соотношение:

 (1.4)

Здесь - энергия смешения. Для идеального раствора =0, а в областях граничной регулярности энергия смешения не зависит от мольных долей компонентов.

Если в отдельно выделить концентрационно зависимую составляющую и разложить её в ряд Тейлора, то получится уравнение:

 (1.5)

При этом каждое из слагаемых в правой части будет зависеть от температуры.

Как показывает математическая обработка экспериментальных данных, для бинарных растворов достаточно первых трёх параметров , чтобы в большинстве случаев корректно аппроксимировать термодинамические функции смешения системы. При этом  - энергия смешения компонентов i и j в растворе на основе компонента i,  - энергия смешения компонентов i и j в растворе на основе компонента j. Обе эти величины – это термодинамические характеристики областей граничной регулярности двойной системы. А  - это параметр, учитывающий отклонение от регулярности вне этих областей.

В рамках данной работы принято считать растворы регулярными во всём диапазоне концентраций и принимать =0. С учётом этого, выражение для химического потенциала компонента s в растворе, содержащем m компонентов, запишется так:

 (1.6)

Формулы ОТРР позволяют успешно описывать термодинамические свойства металлических, неметаллических и смешанных систем.


2.  Расчётная часть

Как уже было сказано ранее, бериллиевая бронза БрБ2 содержит в своём составе (по массе) 97,5% Cu, 0,5% Ni, 2% Be.

Если условно обозначить медь, как компонент 1, никель, как компонент 2 и бериллий, как компонент 3, то можно для каждого компонента этой тройной системы переписать уравнение (1.3), подставив в него уравнение (1.6) в следующем виде:

 (2.1)

 (2.2)

 (2.3)

Для определения активностей компонентов бронзы при 25°С необходимо установить температурные зависимости энергий смешения Q в низкотемпературном интервале. Для этого можно использовать диаграммы состояния бинарных систем.

Для систем Be – Cu и Be – Ni такие зависимости были получены предшествующими исследователями. В данной работе будет выполнен анализ зависимостей для системы Cu – Ni.


2.1  Расчёт зависимости энергий смешения компонентов системы Cu – Ni от температуры

Рассмотрим низкотемпературную часть диаграммы Cu – Ni (см. рис. 1.7). Ниже линии солидуса образуется ряд непрерывных твёрдых растворов с решёткой ГЦК. Однако при температурах ниже 342°С наблюдается купол расслаивания на твёрдый раствор на основе меди (обозначим его, как α-фазу) и твёрдый раствор на основе никеля (обозначим его, как γ-фазу). Внутри купола находится смесь этих фаз.

На границе купола α-фаза находится в равновесии с γ-фазой. Это можно записать следующими уравнениями:

 (2.4)

Для любого из компонентов 1 и 2 и в α- и в γ-фазе справедливо соотношение:

 (2.5)

Обе фазы имеют одинаковую структуру (ГЦК). Это можно объяснить высоким сродством меди и никеля. На диаграмме состояния (рис. 1.7) видно, что сплав плавится конгруэнтно во всём диапазоне концентраций. Более того, линии ликвидуса и солидуса расположены очень близко друг к другу, то есть плавление происходит почти в изотермических условиях, как у чистого металла. Аналогично происходит и испарение сплава.

На основании этого можно записать, что:

 (2.6)
