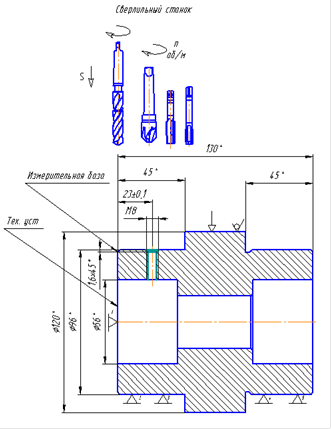

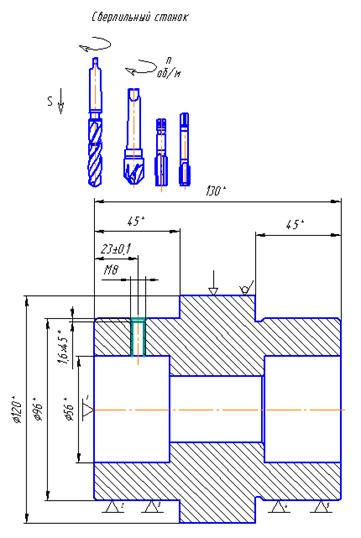

Курсовая работа: Описание конструкции и назначения детали, анализ ее технологичностиДля базирования детали на сверлильной операции выбираются следующие базирующие поверхности: торец диаметра 96h14 и на два наружных диаметра 96h14 и 96h9. Данное базирование обеспечивает лишение заготовки пяти степеней свободы. Используемое приспособление - специальное. Схема базирования. (Рис.6) Схема базирования детали 1.5 Выбор оборудования для операции (характеристика и модель станка)Сверлильный станок модели Rapidrill 450 (Рис.7) Особенности станка Мощный быстрый сверлильный и резбонарезающий центр с ускоренным ходом 48 м/мин Высокая точность и скорости подачи благодаря линейным направляющим, комбинированным с шариковыми винтами Быстрый сменщик инструмента с 12-тью инструментами, время смены инструмент/инструмент 1,4 сек (Rapidrill 450) Главный шпиндель с частотой вращения до 8000 мин - 1 (стандарт) или до 12000мин - 1 (опционально) Мощный АС-сервопривод главного шпинделя с производит.5,5 кВт Стандартная комплектация транспортером для стружки обеспечивает беспроблемный отвод стружки Малая вибрация станка благодаря тяжелой конструкции Ввод и вывод данных через RS-232 интерфейс или Memory Card, конструктивные группы оптимально составлены Ременная передача у модели Rapidrill 450 Таблица.6
Силы резания будут рассчитываться только для сверления, так как при обработке используется комбинированный инструмент сверло-зенковка и наибольшая осевая сила будет при сверлении отверстия. Общемашиностроительные нормативы времени и режимов резания для нормирования работ, выполняемых на универсальных и многоцелевых станках с числовым программным управлением. [4] Табличные значения режимов резания при сверлении. Sот=0,19 мм/об Vт =25.5 м/мин Рт=1885 Н Nт=0.64 кВт Sот - подача табличная мм/об; Р т - осевая сила резания табличная, Н [стр.126, карта 46, лист 1]; Vт - скорость табличная м/мин; Nт - мощность табличная, кВт [стр.126, карта 46, лист 1]; Подача S, мм/об: S = Sот · KSM, мм/об Sот - подача табличная мм/об KSM - 1,3 поправочный коэффициент на подачу, в зависимости от материала заготовки [стр.143, карта 53, лист 1]; S = 0, 19· 1,3 = 0,247 мм/об; Скорость при сверлении V, м/мин: V = Vт ·Kvм· Kvз· Kvж· Kvт· Kvп· Kvи· KvL ·Kvw, м/мин Vт - скорость табличная м/мин K vм - 1,3 поправочный коэффициент на скорость, в зависимости от материала заготовки [стр.143, карта 53, лист 1]; K vж - 0,8 поправочные коэффициенты на скорость для измененных условий работы в зависимости от применения охлаждения [стр.145, карта 53, лист 3]; K vw - 0,8 - поправочные коэффициенты на скорость для измененных условий работы в зависимости от состояния поверхности заготовки [стр.145, карта 53, лист 3]; K vз - 1,0 поправочные коэффициенты на скорость формы и заточки инструмента [стр.146, карта 53, лист 4]; K vт - 1,0 поправочные коэффициенты на скорость для измененных условий работы в зависимости от отношения фактического периода стойкости к нормативному [стр.148, карта 53, лист 6]; K vп - 1,0 поправочные коэффициенты на скорость для измененных условий работы в зависимости от покрытия инструментального материала [стр.147, карта 53, лист 5]; K vн - 1.43 поправочные коэффициенты на скорость инструментального материала [стр.146, карта 53, лист 4]; K vL - 1,0 поправочные коэффициенты на скорость длины рабочей части сверла [стр.146, карта 53, лист 4]; V = 25.5 ·1,3· 0.8· 0,8· 1,0· 1,0· 1.43· 1,0 ·1.0 = 30,33 м/мин Скорость при резьбонарезании V, м/мин: V = Vт ·Kvм· Kvk, м/мин Vт - скорость табличная, м/мин; KVм - 1,3 поправочный коэффициент на скорость [стр.143, карта 53, лист 1]; K vk - 1,0 поправочные коэффициенты на скорость для измененных условий работы в зависимости от степени точности резьбы [стр.149, карта 53, лист 7]; V = 25.5 ·1,3· 1,0 = 33.15 м/мин Мощность резания при сверлении N, кВт: N = Nт/KNм, кВт Nт - мощность табличная, кВт [стр.126, карта 46, лист 1], KNм - 1,3 поправочный коэффициент на мощность [стр.143, карта 53, лист 1]; N = 0.64/1,3 = 0,49 кВт Осевая сила при сверлении Р, Н: Р = Рт/КРм, Н Р т - осевая сила резания табличная, Н [стр.126, карта 46, лист 1] К Рм - поправочный коэффициент на осевую силу [стр.143, карта 53, лист 1]; К Рм = 1,3 Р = 1885/1,3 = 1450 Н 2. Расчетная часть 2.1 Определение погрешности базирования Погрешностью базирования (Рис.8) Схема базирования Вследствие того, что установочная и измерительная базы совмещены по торцу 130мм, то погрешность для размера 23±0,1 будет равна 0. 2.2 Расчет необходимой силы зажима обрабатываемой детали
(Рис.9) Так как сила резания и сила зажима направлены в одно
направление они совпадают. В данном случае сила резания - это осевая сила при
сверлении равна Расчет силы зажима. η - кпд, учитывающий потери от трения между прижимной планкой 3 и ее опорой (η = 0,95) За исходное усилие Ро принимаем: исходное усилие Ро перемножить на длину рукоятки (L) и диаметр винта (d) Ро - исходное усилие 140…200 Н; L - Длина рукоятки 14, мм d - Диаметр винта 5мм
(Рис.10) 1)
2)
3)

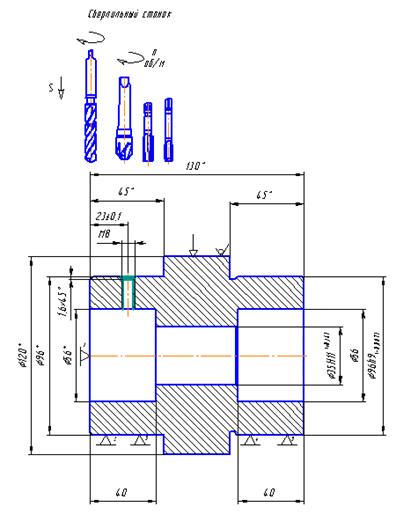

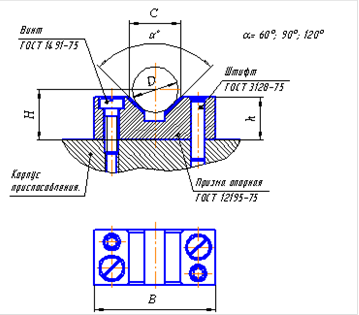

([4] стр.45) Расчет номинального наружного диаметра винта. [σр] - допускаемое напряжение на растяжение ([σр] = 58…98 МПа.) Винты и гайки изготовляют из Стали 35; 45 ГОСТ 1050-88; твердостью HRC30…35 1) 2) 3) ([3] стр.76) 3. Конструкторская часть 3.1 Выбор установочных элементов приспособления Установочные элементы (опоры) приспособлений служат для установки на них базовыми поверхностями обрабатываемой заготовки. Число и расположение установочных элементов должно обеспечивать необходимую ориентацию заготовки согласно принятой в технологическом процессе схеме базирования. Схема базирования. (Рис.11) Заготовка будет базироваться в приспособлении на два наружных диаметра и упором в торец. Следовательно, установочными элементами в данном приспособлении будут являться призмы. Призмы применяются для установки деталей по наружной цилиндрической поверхности и предназначены для базирования деталей с Æ 5 - 150 мм. Материал - сталь 20Х ГОСТ 4543-71; твердость рабочих поверхностей HRC 55 - 60; цементация на глубину 0,8 - 1,2 мм. (Рис.12) (Рис.13) Для точной установки призм на корпусе приспособления применяют контрольные штифты, призмы крепятся к корпусу винтами. (Рис.14) 3.2 Выбор зажимных устройствОбоснованием для выбора типа зажимного механизма служит: Приспособление проектируется для обработки заготовок в серийном, среднесерийном производстве. Сила резания на данной сверлильной операции будет составлять
Для обеспечения контакта заготовки с установочными элементами приспособления при закреплении точку приложения зажимного усилия выбираю так, чтобы направление его действия было перпендикулярно поверхности опорного элемента. При выборе зажимного устройства приспособления буду руководствоваться следующим требованиям: При зажиме не изменять первоначально заданное положение заготовки. Сила зажима должна обеспечивать надежное закрепление детали и не допускать сдвига, поворота и вибрации заготовки при обработке на станке. Зажим и открепление заготовки производится с минимальной
затратой сил и времени рабочего. При использовании ручных зажимов усилие не

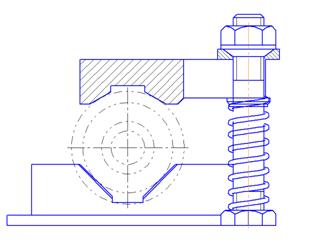

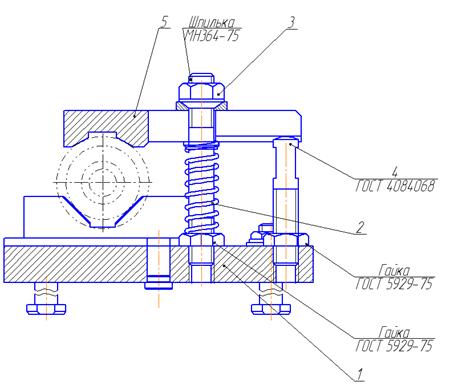

должно превышать Зажимной механизм должен быть простым по конструкции, компактным, максимально удобным и безопасным в работе (min габаритные размеры и число съемных деталей; устройство управления зажимным механизмом должно располагаться со стороны рабочего). Исходя из вышесказанного, в данном станочном приспособлении бедет использоваться призма. (Рис.15) 1 - Корпус приспособления 2 - Пружина 3 - Гайка 4 - Регулируемая опора 5 - Призматическая губка 3.3 Выбор и обоснование силового привода Выбрав конструкцию зажимных устройств, выберу конструкцию силового привода для их перемещения при зажиме и разжиме заготовки в приспособлении. Выбирать конструкцию привода буду исходя из конкретных условий выполнения операций: типа производства - серийное, среднесерийное; величина силы резания Р=1450 [Н] (см. стр.21), действующая на заготовку при выполнении операции, конструктивных особенностей заготовки, а именно материал обрабатываемой заготовки - это алюминиевый сплав, который легко поддается деформации. типа станка - радиально-сверлильный станок 2М112 Зажимное устройство в приспособлении будет приводиться в движение непосредственно рабочим, прилагающим исходное усилие Р на плече L (при помощи гаечного ключа) Эти устройства иногда называют зажимным устройством с ручным приводом. 4. Конструкторская часть 4.1 Установка приспособления на станке Для закрепления приспособления на рабочей поверхности стола в основании его корпуса предусматриваются проушины в которые заводятся крепежные болты. Головки болтов удерживаются в Т-образных пазах стола. Количество болтов, а следовательно и проушин, выбирается в зависимости от действующих усилий резания. В большинстве случаев удается обходиться двумя проушинами и лишь при больших усилиях резания приходится предусматривать четыре - по две с каждой стороны. При четырех проушинах шаг t между ними согласуется с шагом Т-образных пазов стола станка. Часто требуется придать приспособлению вполне определенное положение на столе станка по отношению к направлению продольной подачи стола. В этом случае ориентацию приспособления производят с помощью шпонок по Т-образным пазам стола, направление которых точно совпадает с направлением его продольной подачи. Наиболее широко используются стандартные (ГОСТ l4737-69) призматические привертные шпонки (рис. а) Основным размером шпонки является ширина В, которая должна быть равна ширине Т-образного паза стола. Размер В выполняется по h8 по СТ СЭВ (С3 по ГОСТ). В шпонках с канавкой размер В1 (у основания) принимается на 0,5.1,0 мм больше ширины В, что необходимо для пригонки шпонки по Т-образному пазу стола. а) Установка приспособлений с помощью шпонок на фрезерных станках

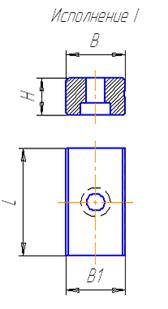

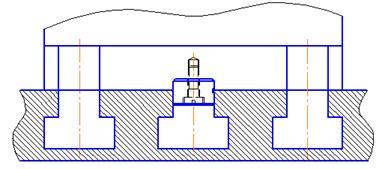

б) На каждое приспособление ставят по две шпонки. Шпонка 2 устанавливается на корпусе 1 приспособления снизу в специально предусмотренном пазу Б и закрепляется винтом 3 (рис. б). Шпонки располагают таким образом, чтобы обе они входили в один и тот же Т-образный паз стола - обычно средний, как более точный (рис. в) в) Проушины для крепежных болтов размещают: при двух проушинах - на оси шпонок, при четырех - слева и справа от оси так, чтобы для крепления можно было использовать боковые пазы стола. Вследствие износа и последующих ремонтов ширина пазов на столах станков часто выходит за пределы допусков, что приводит к увеличению зазоров между шпонкой приспособления и пазом стола. В этих случаях для предотвращения возможного поворота приспособления на столе при установке его прижимают шпонками к одной стороне паза стола и тем самым уменьшают погрешность расположения на станке. Заключение Применение станочного приспособления позволит: · уменьшить основное и вспомогательное время благодаря исключению операции разметки заготовок перед обработкой. · повысить точность обработки. · облегчить труд станочника, использовать рабочих с более низкой квалификацией. · повысить производительность труда. · расширить технологические возможности станков. · создать условия для автоматизации и механизации станков. · снизить себестоимость изготовления продукции. Список литературы 1. Горошкин А.К. Приспособления для металлорежущих станков. - М. - Машиностроение 1990г. 2. Касилова А.Г. и Мещеряков Р.К. Справочник технолога - машиностроителя. В 2-х т. Т2. - М. - Машиностроение 1985г. 3. Шатилов А.А. Станочные приспособления справочник. Т1 М. - Машиностроение 1984 г. |
![]() |
||
