Курсовая работа: Оценка теплового состояния точек основного металла при однопроходной с полным проплавлением сварки двух листов в стык

Изотермической линией называется геометрическое место точек тела, имеющих одинаковую температуру.

Используя номограмму для вычисления температурных полей предельного состояния в бесконечной пластине без теплоотдачи (приложение 3), находим значения Ө и соответствующие ей значения ρ и r.

Табл.7.1 - Расчет значений ρ и r

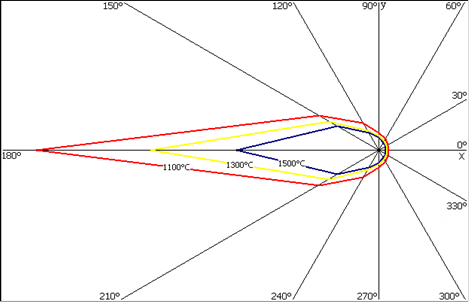

На основании данных полученных в таблице 7.1, строим изотермы температурного поля в полярных координатах.

Рис.7.1 - Изотермы температурного поля (полярные координаты)

Мгновенная скорость охлаждения (w) является первой производной температуры по времени.

где: qu - эффективная тепловая мощность дуги, Вт;

λ - коэффициент теплопроводности, Вт/ (см ∙ К);

d - толщина свариваемых листов, см;

v - скорость сварки, см/с;

сg - общая теплоемкость, Дж/ (см3 ∙ К);

T - максимальная температура нагрева исследуемой точки в процессе сварки,°С;

T0 - начальная температура тела перед сваркой,°С; T0 = 18°С.

Табл.8.1 - Мгновенная скорость охлаждения исследуемой точки при данной температуре

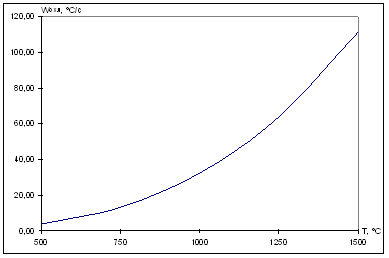

Зависимость мгновенной скорости охлаждения от температуры показана на рис.8.1.

Рис.8.1 - График зависимости мгновенной скорости охлаждения исследуемой точки от температуры

Длительность нагрева выше данной температуры различных точек термического влияния можно определить по термическим циклам этих точек или рассчитать по формуле, используя номограмму распределения коэффициентов при расчете длительности нагрева выше заданной температуры (приложение 4).

При однопроходной сварке листов в стык длительность нагрева τн выше заданной температуры T определяется выражением:

где: qu - эффективная тепловая мощность дуги, Вт;

λ - коэффициент теплопроводности, Вт/ (см ∙ К);

d - толщина свариваемых листов, см;

v - скорость сварки, см/с;

сg - общая теплоемкость, Дж/ (см3 ∙ К);

T - температура нагрева исследуемой точки в процессе сварки,°С;

Tmax - температура плавления стали,°С;
