Курсовая работа: Оценка теплового состояния точек основного металла при однопроходной с полным проплавлением сварки двух листов в стык

T0 - начальная температура тела перед сваркой,°С; T0 = 18°С;

f2 - коэффициент, зависящий от безразмерной температуры Ө;

 - безразмерная температура, изменяющаяся в пределах от 0 до 1.

.

Ө = 0,86.

В соответствии с номограммой для распределения коэффициентов при расчете длительности нагрева выше заданной температуры (приложение 4), определяем f2.

f2 = 0,05.

τн = 4,18 (с).


 Заключение

В курсовой работе были рассмотрены принципы тепловых расчетов при сварке пластин. Освоена методика получения расчетных зависимостей на основе закона теплопроводности Фурье и уравнений теплопроводности. Ознакомились с принципами выбора схем нагреваемого тела и источников тепла. Применительно к заданию было обосновано применение схемы пластины и подвижного линейного источника тепла.

Расчеты проводились на персональном компьютере по разработанной программе в Microsoft Excel. Результаты расчетов иллюстрируются графиками и массивными данными.

Выполненная работа позволяет более обосновано назначить режимы сварки, так как наглядно иллюстрирует влияние различных параметров на скорости охлаждения заданных точек тела и время пребывания выше заданной температуры.

С помощью термически циклов увидели, как изменяется температура заданных точек с течением времени по мере продвижения источника тепла по оси сварки.

На основании изохрон увидели изменение температуры по перпендикуляру к оси сварки. На оси сварки температура резко уменьшается; по мере удаления от оси сварки температура в начале условно равна 0, но при продвижении теплового потока температура увеличивается.

сварка металл стык автоматическая


 Список использованной литературы

1.  Исаченко В.П., Осипова А. А, Сукомел А.С. Теплопередача: Учебник. - М.: Энергоиздат, 1981. - 416 с.

2.  Теоретические основы сварки: Учеб. пособие/Под ред.В. В. Фролова. - М.: Высш. шк., 1970. - 592 с.

3.  Багрянский К.В., Добротина З.А., Хренов К.К. Теория сварочных процессов: Учебник. - Киев: Высш. шк., 1976. - 423 с.

4.  Петров Г.Л., Тумарев А.С. Теория сварочных процессов: Учебник. - М.: Высш. шк., 1977. - 392 с.

5.  Справочник по сварке/Под ред. Н.А. Ольшанского. - М., 1978. - Т.1. - 394 с.

6.  Рыкалин Н.Н. Расчеты тепловых процессов при сварке. - М.: Машгиз, 1951. - 296 с.

7.  Краснощенко Е.А., Сукомел А.С. задачник по теплопередаче: Учеб. пособие. - М.: Энергия, 1980. - 287 с.

8.  Махненко В.И., Кравцов Т.Г. Тепловые процессы при механизированной наплавке деталей типа круговых цилондров. - Киев: Наук. думка, 1976. - 159 с.


 Приложения

Приложение 1

Табл.1. - Значение теплофизических свойств различных материалов

Материал

Cγ, Дж/ (см3 ∙ К)

λ, Вт/ (см ∙ К)

a, см2/с
Малоуглеродистая сталь 4,74 0,4 0,085
Углеродистая сталь 4,74 0,37 - 0,46 0,079 - 0,096
Низколегированная сталь 4,74 0,33 - 0,37 0,070 - 0,079
Хромистая сталь 4,74 0,25 0,053
Хромоникелевая сталь 4,74 0,17 - 0,25 0,035 - 0,053
Алюминий 2,7 2,62 1,00

Алюминиевые сплавы

АМг-5, АМг-6, ВАД-1

 2,71 1,33 0,5 - 0,51
Медь красная 3,8 3,75 0,95
Титановые сплавы 9,8 0,141 0,40
Бериллий 4,6 1,87 0,41

Приложение 2

Табл.2. - Значение эффективного КПД процесса нагрева изделия дугой при различных условиях сварки

Вид сварки Эффективного КПД
Под флюсом 0,80 - 0,95
Угольным электродом 0,50 - 0,70
Вольфрамовым электродом в среде аргона 0,48 - 0,52
Плавящимся электродом в среде аргона 0,68 - 0,74
Плавящимся толстопокрытым электродом 0,70 - 0,80

Приложение 3

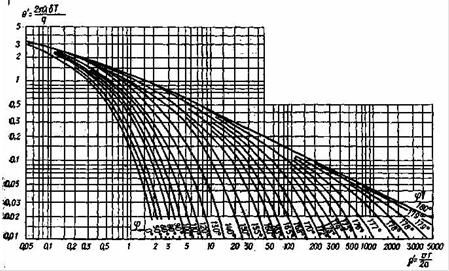

Рис.3. Номограмма для вычисления температурных полей предельного состояния в бесконечной пластине без теплоотдачи (δ - толщина образцов; λ - коэффициент теплопроводности; a - коэффициент температуропроводности; qu - эффективная тепловая мощность дуги; v - скорость сварки; T - температура нагрева исследуемой точки в процессе сварки)

Приложение 4

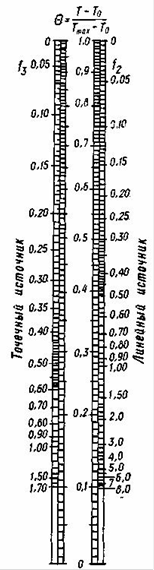

Рис.4. Номограмма для распределения коэффициентов при расчете длительности нагрева выше заданной температуры

(T - температура нагрева исследуемой точки в процессе сварки; Tmax - температура плавления стали; T0 - начальная температура тела перед сваркой)

Приложение 5

Табл.5. - Термические циклы точек основного металла

t (с) Y (см)
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14
1 3798,62 200,58 0,03 0 0 0 0 0 0 0 0 0 0 0 0
2 2678,56 615,51 7,47 0 0 0 0 0 0 0 0 0 0 0 0
3 2180,95 818,22 43, 20 0,32 0 0 0 0 0 0 0 0 0 0 0
4 1883,51 902,89 99,89 2,52 0,01 0 0 0 0 0 0 0 0 0 0
5 1679,98 932,90 159,75 8,44 0,14 0 0 0 0 0 0 0 0 0 0
6 1529,34 936,73 215,25 18,56 0,6 0,01 0 0 0 0 0 0 0 0 0
7 1411,95 927,56 262,97 32,18 1,70 0,04 0 0 0 0 0 0 0 0 0
8 1317,09 911,9 302,65 48,15 3,67 0,13 0 0 0 0 0 0 0 0 0
9 1238,31 893,11 335,06 65,39 6,64 0,35 0,01 0 0 0 0 0 0 0 0
10 1171,50 872,99 361,25 83,01 10,59 0,75 0,03 0 0 0 0 0 0 0 0
11 1113,87 852,54 382,25 100,40 15,45 1,39 0,07 0 0 0 0 0 0 0 0
12 1063,49 832,31 398,98 117,15 21,07 2,32 0,16 0,01 0 0 0 0 0 0 0
13 1018,92 812,61 412,21 132,99 27,29 3,56 0,3 0,02 0 0 0 0 0 0 0
14 979,13 793,6 422,56 147,81 33,96 5,13 0,51 0,03 0 0 0 0 0 0 0
15 943,30 775,34 430,55 161,53 40,94 7,01 0,81 0,06 0 0 0 0 0 0 0
16 910,80 757,86 436,61 174,15 48,09 9, 20 1,22 0,11 0,01 0 0 0 0 0 0
17 881,15 741,16 441,06 185,7 55,32 11,66 1,74 0,18 0,01 0 0 0 0 0 0
18 853,94 725,21 444, 20 196,23 62,52 14,37 2,38 0,28 0,02 0 0 0 0 0 0
19 828,86 709,99 446,24 205,79 69,64 17,29 3,15 0,42 0,04 0 0 0 0 0 0
20 805,62 695,45 447,37 214,45 76,61 20,39 4,05 0,60 0,07 0 0 0 0 0 0
21 784,02 681,56 447,74 222,28 83,39 23,64 5,07 0,82 0,10 0,01 0 0 0 0 0
22 763,87 668,28 447,48 229,33 89,96 27,01 6,21 1,09 0,15 0,02 0 0 0 0 0
23 745,00 655,57 446,69 235,68 96,29 30,46 7,46 1,42 0,21 0,02 0 0 0 0 0
24 727,28 643,4 445,47 241,38 102,36 33,97 8,82 1,79 0,29 0,04 0 0 0 0 0
25 710,61 631,74 443,87 246,48 108,18 37,52 10,29 2,23 0,38 0,05 0,01 0 0 0 0
26 694,87 620,55 441,97 251,04 113,72 41,09 11,84 2,72 0,50 0,07 0,01 0 0 0 0
27 679,98 609,80 439,81 255,11 119,00 44,65 13,47 3,27 0,64 0,10 0,01 0 0 0 0
28 665,87 599,48 437,44 258,71 124,02 48, 19 15,17 3,87 0,80 0,13 0,02 0 0 0 0
29 652,70 589,55 434,89 261,91 128,77 51,69 16,94 4,53 0,99 0,18 0,03 0 0 0 0
30 639,72 579,98 432, 20 264,72 133,27 55,15 18,76 5,24 1,21 0,23 0,04 0 0 0 0
31 627,57 570,77 429,38 267, 19 137,53 58,55 20,62 6,01 1,45 0,29 0,05 0,01 0 0 0
t (с) Y (см)
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14
32 615,97 561,88 426,47 269,34 141,54 61,89 22,52 6,82 1,72 0,36 0,06 0,01 0 0 0
33 604,88 553,30 423,49 271,21 145,33 65,16 24,45 7,67 2,02 0,44 0,08 0,01 0 0 0
34 594,26 545,01 420,44 272,81 148,89 68,35 26,39 8,57 2,34 0,54 0,10 0,02 0 0 0
35 584,08 537,00 417,34 274,17 152,25 71,46 28,36 9,51 2,70 0,65 0,13 0,02 0 0 0
36 574,31 529,25 414,21 275,30 155,40 74,49 30,33 10,48 3,08 0,77 0,16 0,03 0 0 0
37 564,92 521,75 411,05 276,24 158,35 77,43 32,30 11,49 3,49 0,90 0, 20 0,04 0,01 0 0
38 55,89 514,48 407,88 276,99 161,12 80,28 34,27 12,53 3,92 1,05 0,24 0,05 0,01 0 0
39 547, 19 507,44 404,69 277,57 163,72 83,05 36,23 13,59 4,39 1,22 0,29 0,06 0,01 0 0
40 538,80 560,00 401,51 277,99 166,15 85,72 38,18 14,68 4,87 1,40 0,35 0,07 0,01 0 0
41 530,71 493,97 398,33 278,27 168,42 88,31 41,11 15,79 5,38 1,59 0,41 0,09 0,02 0 0
42 522,90 487,53 395,15 278,42 170,53 90,80 42,03 16,91 5,92 1,80 0,48 0,11 0,02 0 0
43 515,34 481,27 391,99 278,45 172,51 93,21 43,92 18,05 6,47 2,02 0,55 0,13 0,03 0 0
44 508,04 475, 19 388,84 278,37 174,34 95,53 45,79 19, 20 7,05 2,26 0,64 0,16 0,03 0,01 0
45 500,96 469,27 385,71 278, 19 176,05 97,76 47,64 20,37 7,64 2,52 0,73 0,18 0,04 0,01 0
46 494,11 463,51 382,60 277,91 177,64 91,40 49,45 21,54 8,25 2,78 0,83 0,22 0,05 0,01 0
47 487,47 457,90 379,52 277,55 179,10 101,6 51,23 22,71 8,88 3,07 0,93 0,25 0,06 0,01 0
48 481,02 452,43 376,46 277,12 180,46 101,9 52,99 23,89 9,53 3,36 1,05 0,29 0,07 0,02 0
49 474,76 447,10 373,42 276,61 181,71 105,8 54,70 25,07 10,2 3,67 1,17 0,33 0,08 0,02 0
50 468,68 441,91 370,42 276,03 182,87 107,7 56,39 26,25 10,8 4,00 1,31 0,38 0,10 0,02 0
51 462,77 436,84 367,44 275,40 183,92 109,4 58,04 27,42 11,5 4,33 1,45 0,43 0,11 0,03 0
52 457,03 431,90 364,49 274,70 184,89 111,1 59,65 28,60 12,2 4,68 1,60 0,49 0,13 0,03 0
53 451,44 427,07 361,57 273,96 185,77 112,7 61,23 29,76 12,9 5,04 1,76 0,55 0,15 0,04 0
54 445,99 422,35 358,68 273,17 186,58 114,2 62,77 30,92 13,6 5,41 1,92 0,61 0,18 0,04 0
55 440,69 417,75 355,83 272,34 187,30 115,7 64,28 32,07 14,3 5,79 2,10 0,68 0,2 0,05 0
56 435,53 413,24 353,00 271,47 187,96 117,1 65,75 33,22 15,1 6, 19 2,28 0,76 0,23 0,06 0
57 430,49 408,84 350,21 270,57 188,54 118,5 67,18 34,35 15,8 6,59 2,47 0,84 0,26 0,07 0
58 425,57 404,53 347,44 269,63 189,06 119,7 68,57 35,47 16,6 7,00 2,67 0,92 0,29 0,08 0
59 420,78 400,32 344,71 268,66 189,52 121,0 69,93 36,58 17,3 7,42 2,88 1,01 0,32 0,09 0
60 416,10 396, 19 342,01 267,67 189,95 122,2 71,25 37,67 18,1 7,85 3,09 1,10 0,39 0,11 0

Приложение 6

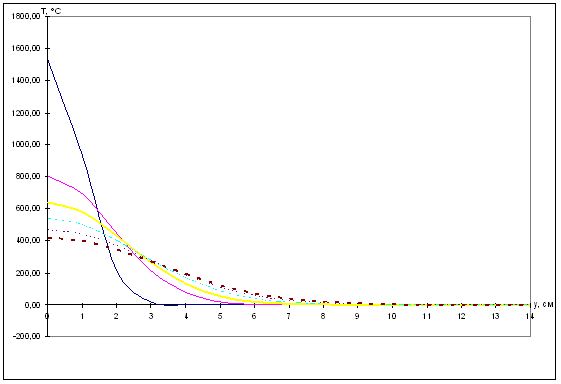

Рис.6. – Изохронны температурного поля (τ1 = 6 с, τ2 = 20 с, τ3 = 30 с, τ4 = 40 с, τ5 = 50 с, τ6 = 60 с)
