Дипломная работа: Автоматизація котельні на ТЗВ "Волинь-Шифер"

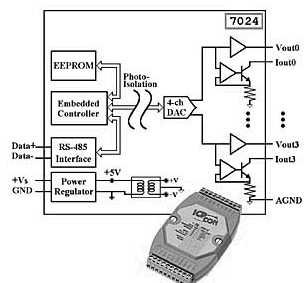

Основні характеристики:
конструкція: модуль з послідовним інтерфейсом;
монтаж на DIN рейку;
пластиковий корпус
каналів аналогового виводу: 4
Конструкція
Модуль
з послідовним інтерфейсом; Монтаж на DIN рейку; Пластиковий корпус
Інтерфейс
Інтерфейс
Тип
RS-485
Швидкість
передачі даних
1200біт/сек;
2400біт/сек; 4800біт/сек; 9600біт/сек; 19200біт/сек; 38400біт/сек;
57600біт/сек; 115200біт/сек
Максимальна
довжина лінії зв'язку
1200м
(Сегмент)
Протокол
передачі даних
Сумісний
з протоколом ADAM-4000
Макс.
кількість модулів у мережі
2048
Аналоговий
вивод
Каналів
аналогового виводу
4
ЦАП
Кількість
4
Розрядність
12біт
Гальванічна
ізоляція
3000В
Діапазони
вихідного сигналу
Внутрішнє
джерело, по напрузі
0..+5В;
0..+10В; -5..+5В; -10..+10В
Внутрішнє
джерело, по струму
0..20мА;
4..20мА
Вихід
Навантажувальна
здатність
5мА
Швидкість
наростання сигналу, напруга
0.0625..512В/сек
Швидкість
наростання сигналу, струм
0.125..1024мА/сек
Похибка
-0.1..+0.1%
Температурний
дрейф нуля/Вихід по напрузі
-30..+30мкВ/°C
Температурний
дрейф нуля/Вихід по струму
-0.2..+0.2мкА/°C
Процесор
Вбудований
процесор
Сумісний
з 8051
Сторожовий
таймер
Сторожовий
таймер
Так
Розломи
Розйоми
Гвинтові
клеми
Живлення
Напруга
живлення
+10...+30В
Споживча
потужність
2.3Вт
Умови
експлуатації
Умови
експлуатації
Температура
-20..+75°С
Розміри
Розміри
Довжина
122мм
Ширина
72мм
Висота
25мм
I-7060 Модуль дискретного 4-канального вводу і 4-канального
виводу з ізоляцією
Основні характеристики:
конструкція: модуль з послідовним інтерфейсом;
монтаж на DIN рейку;
пластиковий корпус;
каналів дискретного вводу (всього):4 каналів дискретного
виводу (всього):4
Конструкція
Модуль
з послідовним інтерфейсом; Монтаж на DIN рейку; Пластиковий корпус
Інтерфейс
Інтерфейс
Тип
RS-485
Швидкість
передачі даних
1200біт/сек;
2400біт/сек; 4800біт/сек; 9600біт/сек; 19200біт/сек; 38400біт/сек;
57600біт/сек; 115200біт/сек
Максимальна
довжина лінії зв'язку
1200м
(Сегмент)
Протокол
передачі даних
Сумісний
з протоколом ADAM-4000
Макс.
кількість модулів у мережі
2048
Дискретне
вводу
Каналів
дискретного вводу
Всього
4
З
ізоляцією
4
Гальванічна
ізоляція
3750В
Вхідна
напруга
Логічний
0
0..+1В
Логічна
1
+4..+30В
Вхідний
опір
3кОм
(0.5Вт)
Дискретний
вивод
Каналів
дискретного виводу
Всього
4
Реле
з нормально розімкнутими контактами (A)
2
Реле
з перекидними контактами (C)
2
Гальванічна
ізоляція
1500В
Реле
Максимальний
струм, що комутирується, постійний
2А@30В
0.6А@110В
Максимальний
струм, що комутирується, змінний
0.6А@125В
0.3А@250В
Час
вмикання
3мс
Час
вимикання
1мс
Загальний
час перемикання
10мс
Кількість
спрацьовувань
500000
спрацьовувань
Процесор
Вбудований
процесор
Сумісний
з 8051
Сторожовий
таймер
Сторожовий
таймер
Так
Розломи
Розйоми
Гвинтові
клеми
Живлення
Напруга
живлення
+10...+30В
Споживча
потужність
1.3Вт
Умови
експлуатації
Умови
експлуатації
Температура
-20..+75°С
Розміри
Розміри
Довжина
122мм
Ширина
72мм
Висота
25мм
I-7520 Конвертер RS-232 у RS-485 з автоматичним контролем за
напрямком передачі даних для RS-485, гальванічна ізоляція 3кВ по RS-232
