Курсовая работа: Проектирование мотор-редуктора

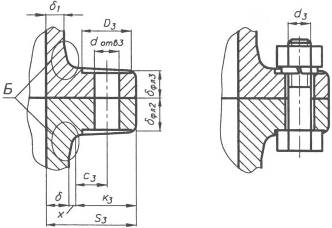

Таблица 11.4

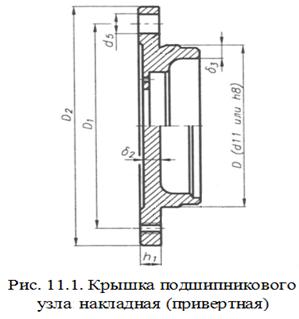

Конструкция и размеры крышек подшипниковых узлов (рис. 11.1) даны в таблице 11.5.

Таблица 11.5 Основные размеры крышек подшипниковых узлов, мм

В конструкции корпуса и крышки необходимо предусмотреть возможность строповки с помощью проушин.

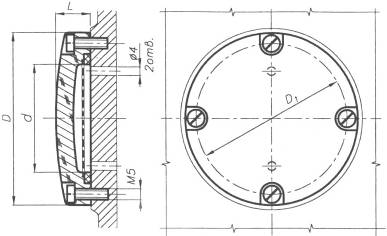

Для периодического осмотра состояния червячного зацепления в крышке корпуса необходимо предусмотреть смотровой люк (табл. 11.6). Его же используют для заливки масла. На люке устанавливается отдушина (табл. 11.7) для компенсации давления при нагреве редуктора.

Таблица 11.6 Крышка смотрового люка, мм

подшипник зубчатый вал колесо

Таблица 11.7 Ручка-отдушина смотрового люка, мм

Для контроля уровня масла необходим маслоуказатель (табл. 11.8).

Таблица 11.8 Маслоуказатель из оргстекла, мм

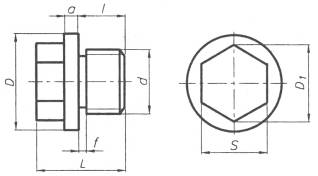

Для слива масла используют сливное отверстие (табл. 11.9), в нижней части боковой стенки.

Таблица 11.9 Размеры пробок сливных отверстий с цилиндрической резьбой, мм

11.2 Выбор уплотнительных устройств

Выбираем резиновые манжеты (табл. 11.10, 11.11).

Таблица 11.10 Резиновые армированные манжеты для валов (по ГОСТ 8752-79)

Таблица 11.11 Уплотнительные узлы с применением манжет по ГОСТ 8752-79

12. Сборка и монтаж мотор-редуктора

Детали механизма следует располагать в корпусе компактно, более плотно используя его пространство.

Конструкция проектируемого механизма должна обеспечивать возможность его сборки и разборки, свободный доступ для регулировки, настройки отдельных узлов и замены деталей. Предпочтителен узловой метод сборки, при котором отдельные детали собираются в узлы, а из них собирается механизм.

При проектировании разъемного корпуса необходимо предусмотреть элементы, обеспечивающие фиксацию взаимного положения корпусных деталей.

Перед сборкой внутреннюю полость корпуса редуктора тщательно очищают и покрывают маслостойкой краской.

Сборку производят в соответствии со сборочным чертежом редуктора, начиная с узлов валов:

На ведущий вал насаживают мазеудерживающие кольца и шарикоподшипники предварительно нагретые до 80-100°C.

В ведомый вал закладывают шпонку и напрессовывают зубчатое колесо до упора в бурт вала. Затем надевают распорную втулку, мазеудерживающие кольца и устанавливают шарикоподшипники, предварительно нагретые в масле.

Собранные валы укладывают в основание корпуса редуктора и нагревают крышку корпуса, покрывая предварительно поверхности стыка крышки и корпуса спиртовым лаком. Для центровки устанавливают крышку на корпус с помощью двух конических шрифтов, затягивают болты, крепящие крышку к корпусу.

После этого на ведомый вал надевают распорное кольцо, в подшипниковые камеры закладывают пластичную смазку, ставят крышки подшипников.

Проверяют, проворачиванием валов, отсутствие заклинивания подшипников (валы должны проворачиваться от руки) и закрепляют крышки винтами.

Далее на конец ведомого вала в шпоночную канавку закладывают шпонку, устанавливают полумуфту или звёздочку и закрепляют её торцевым креплением.

Затем ввёртывают пробку маслоспускного отверстия с прокладкой и маслоуказатель.

Заливают в корпус масло и закрывают смотровое отверстие крышкой с прокладкой из технического картона, закрепляют крышку болтами.

Собранный редуктор обкатывают и подвергают испытанию на стенде по программе устанавливаемой техническими условиями.

Перед монтажом мотор-редуктор необходимо очистить от пыли и антикоррозионной смазки. Смазку удалить салфеткой, смоченной бензином-растворителем (уайт-спиритом) ГОСТ 3134-78 или бензином авиационным марки Б-70 ГОСТ 1012-72.

Мотор-редуктор и рабочая машина должны быть установлены на жестком основании, обеспечивающем неизменность их взаимного расположения. Фундаментные болты должны быть равномерно затянуты до отказа. Элементы привода (шкивы, шестерни, полумуфты), устанавливаемые на выходной вал мотор-редуктора с натягом, до установки нагреть до температуры 100-150°С. Производить установку ударами категорически запрещается.

При соединении мотор-редукторов с рабочей машиной валы должны быть сцентрированы с точностью, требуемой конструкцией муфт или передач.

Необходимо предусмотреть возможность нормального охлаждения мотор-редуктора. Решетка вентиляционного кожуха на двигателе не должна закрываться близко расположенными предметами.

13. Техника безопасности

Несмотря на то, что редуктор является относительно не сложным агрегатом, при его эксплуатации возможны отказы. Поэтому необходимы предварительные меры безопасности.

При монтаже редуктора, а также при замене подшипников и манжет, следует использовать специальный инструмент.

Соединение муфты должны быть надёжно закреплены и защищены ограждающим кожухом. Если позволяют условия, корпус редуктора должен быть защищён сетчатым кожухом.

Для безопасной работы редуктора необходимо соблюдать следующие условия.

1. При сборке все детали редуктора подбирать согласно расчётным данным.

2. Перед сборкой производить внешний осмотр деталей, а если необходимо, то и испытания на стендах для выявления скрытых дефектов в деталях.

3. Не применять слишком больших усилий при сборке узлов редуктора.

4. Грамотно производить все регулировки в узлах редуктора и между ними.

5. Все крепёжные детали (болты, гайки, шайбы, винты) должны быть затянуты и зафиксированы стопорными шайбами.

6. Не запускать редуктор в работу без смазки.

7. Не допускать скорость вращения редуктора выше расчётной.

8. Не превышать мощностные характеристики редуктора.

9. Все вращающиеся части редуктора выступающие за его корпус должны быть ограждены.

10. Не бросать и не кантовать во время транспортировки и монтажа.

11. Иметь приспособление для закаливания редуктора при транспортных и монтажных работах.

12. Не производить ремонт и техническое обслуживание редуктора при его работе.

13. Не запускать редуктор в работу в технически неисправном состоянии.

Запрещается снимать крышки, закрывающие смотровые окна при работе редуктора во избежание разбрызгивания нагретого масла. Проверку уровня масла, замену свежим и слив отработанного масла следует производить только при полной остановке привода.

Пользоваться на ходу щуповым указателем запрещается. Не рекомендуется поджимать сливные пробки во избежание срыва резьбы.

При монтажных работах необходимо отключить электрические источники питания, проверить заземление и снять внешние нагрузки на валы.

При ремонте не пользоваться сваркой.

При монтаже следует соблюдать общие правила безопасности, применяемые при монтаже и погрузочно-разгрузочных работах.

Транспортировка редуктора осуществляется за элементы страховки.

Заключение

При выборе варианта конструкции необходимо изучить известные технические решения и выполнить их анализ, максимально использовать унифицированные детали и узлы. Для повышения технологичности и уменьшения трудоемкости изготовления конструкции следует сокращать номенклатуру используемых стандартных и нормализованных деталей и узлов, а также используемых материалов. Везде, где возможно, следует применять в деталях форму тел вращения, технологически более простую в изготовлении.

Для наиболее удачного размещения деталей и узлов рекомендуется рассмотреть несколько вариантов конструкции проектируемого устройства. При этом возможны существенные изменения первоначально разработанной конструкции и выполненных расчетов. В качестве окончательного варианта конструктивного решения выбирается наиболее удачная эскизная проработка проектируемого устройства, обеспечивающая минимальные массово-геометрические параметры и максимальную экономичность в эксплуатации.

При конструировании деталей следует стремиться к упрощению ее конструкции, что приводит к снижению ее себестоимости.

Рационально спроектированное и правильно построенное устройство должно быть прочным, долговечным, возможно дешевым и экономичным в работе, а также безопасным для обслуживающих ее лиц. Этим основным требованиям должны удовлетворять не только само устройство, но и каждая его деталь.
