Реферат: Управление техническими системами (лекции)

2) Электрические сигналы имеют много диапазонов, которые можно разделить на две группы:

          а) токовые (сигналы постоянного тока), например:

                    0 - 5 мА, 0 - 20 мА, 4 - 20 мА и др.;

          б) сигналы напряжения постоянного тока, например: 0 - 1 В, 0 - 10 В и др.

          Первичные приборы (датчики) могут преобразовывать измеряемый параметр в какой-либо унифицированный сигнал. Если же датчик выдает неунифицированный сигнал, то для приведения его к стандартному диапазону должен быть установлен соответствующий преобразователь.

          1.2. Точность преобразования информации.

Прямое измерение – измерение, при котором искомое значение величины находят непосредственно из опытных данных.

Косвенное измерение - измерение, при котором искомое значение величины находят на основании зависимости между этой величиной и величинами, подвергаемыми, прямым измерениям.

Принцип измерений – совокупность физических явлений, на которых основаны измерения.

Метод измерений – совокупность приемов использования принципов и средств измерений.

Средство измерений – техническое средство, используемое при измерениях и имеющее нормированные метрологические свойства.

Мера – средство измерений, предназначенное для воспроизведения физической величины заданного размера.

Измерительный прибор – средство измерений, предназначенное для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия наблюдателем.

Аналоговый измерительный прибор – измерительный прибор, показания которого являются непрерывной функцией изменений измеряемой величины.

Цифровой измерительный прибор – измерительный прибор, автоматически вырабатывающий дискретные сигналы измерительной информации, показания которого представлены в цифровой форме.

Показывающий измерительный прибор – измерительный прибор, допускающий только отсчитывание показаний.

Показания средства измерений – измерение величины, определяемое по отсчетному устройству и выраженное в принятых единицах этой величины.

Градуировочная характеристика средства измерений – зависимость между значениями величин на выходе и входе средства измерений, составленная в виде таблицы, графика или формулы.

Диапазон показаний – область значений шкалы, ограниченная конечны и начальным значениями шкалы.

Диапазон измерений – область значений измеряемой величины, для которой нормированы допускаемые погрешности средства измерений.

Предел измерений – наибольшее и наименьшее значения диапазона измерений.

Чувствительность измерительного прибора – отношение изменения сигнала на  выходе измерительного прибора к вызывающему его изменению измеряемой величины.

          Любые измерения сопровождаются погрешностями:

1) случайные погрешности - имеют случайную природу и причина их неизвестна;

2) промахи - вызваны неправильными отсчетами по прибору;

3) систематические - обусловлены несовершенством методов определения, конструкции прибора.

          Виды погрешностей:

1) абсолютные:  DХ = Х - Х0,

          где Х - измеренное значение параметра, Х0 - истинное значение;

Абсолютная погрешность измерения – погрешность измерения, выраженная в единицах измеряемой величины.

2) относительные:  (выраженные в %-ах);

Относительная погрешность измерения – отношение абсолютной погрешности измерения к истинному значению измеряемой величины. Относительная погрешность может быть выражена в процентах.

3) приведенные: ,

          где Хmin и Хmax - минимальное и максимальное значения измеряемой величины.

          Максимальная приведенная погрешность называется классом точности:

.

          В зависимости от класса точности приборы делятся на эталонные (образцовые) и рабочие.



          1.3. Классификация КИП.

          На нефтеперерабатывающих и химических производствах наиболее часто измеряемыми величинами являются температура, давление, расход и уровень. На них приходится около 80 % всех измерений. Остальную часть занимают электрические, оптические и др. измерения.

          При измерениях используются различные измерительные приборы, которые классифицируются по ряду признаков. Общей градацией является разделение их на приборы для измерения: механических, электрических, магнитных, тепловых и других физических величин.

          Классификация по роду измеряемой величины указывает, какую физическую величину измеряет прибор (давление Р, температуру Т, расход F, уровень L, количество вещества Q и т.д.).

          Исходя из признака преобразования измеряемой величины, измерительные приборы разделяют на приборы:

                   а) непосредственной оценки;

                   б) сравнения.

          По характеру измерения: стационарные и переносные.

          По способу отсчета измеряемой величины: показывающие, регистрирующие, суммирующие.

          1.4. Виды первичных преобразователей.

          Первичные приборы или первичные преобразователи предназначены для непосредственного преобразования измеряемой величины в другую величину, удобную для измерения или использования. Различают генераторные, параметрические и механические преобразователи:

1) Генераторные осуществляют преобразование различных видов энергии в электрическую, то есть они генерируют электрическую энергию (термоэлектрические, пьезоэлектрические, электрокинетические, гальванические и др. датчики).

2) К параметрическим относятся реостатные, тензодатчики, термосопротивления и т.п. Им для работы необходим источник энергии.

3) Выходным сигналом механических первичных преобразователей  (мембранных, манометров, дифманометров, ротаметров и др.) является усилие, развиваемое чувствительным элементом под действием измеряемой величины.

          1.5. Методы и приборы для измерения температуры.

          1.5.1 Классификация термометров.

          Температура вещества - величина, характеризующая степень нагретости, которая определяется внутренней кинетической энергией теплового движения молекул. Измерение температуры практически возможно только методом сравнения степени нагретости двух тел.

          Для сравнения нагретости этих тел используют изменения каких-либо физических свойств, зависящих от температуры и легко поддающихся измерению.

          По свойству термодинамического тела, используемого для измерения температуры, можно выделить следующие типы термометров:

·     термометры расширения, основанные на свойстве температурного расширения жидких тел;

·     термометры расширения, основанные на свойстве температурного расширения твердых тел;

·     термометры газовые манометрические;

·     термометры жидкостные манометрические;

·     конденсационные;

·     электрические;

·     термометры сопротивления;

·     оптические монохроматические пирометры;

·     оптические цветовые пирометры;

·     радиационные пирометры.

          1.5.2 Термометры расширения. Жидкостные стеклянные.

          Тепловое расширение жидкости характеризуется сравнительным коэффициентом объемного расширения, значение которого определяется как

, 1/град,

где V0, Vt1, Vt2 - объемы жидкости при 0 °С, температурах t1 и t2 соответственно.

          Чувствительность термометра зависит от разности коэффициентов объемного расширения термометрической жидкости и стекла, от объема резервуара и диаметра капилляра. Чувствительность термометра обычно лежит в пределах 0,4…5 мм/°С (для некоторых специальных термометров 100…200 мм/°С).

          Для защиты от повреждений технические термометры монтируются в металлической оправе, а нижняя погружная часть закрывается металлической гильзой.

          1.5.3 Термометры, основанные на расширении твердых тел.

          К этой группе приборов  относятся дилатометрические и биметаллические термометры, основанные на изменении линейных размеров твердых тел с изменением температуры.

1) Конструктивное исполнение дилатометрических термометров основано на преобразовании измеряемой температуры в разность абсолютных значений удлинений двух стержней, изготовленных из материалов с существенно различными термическими коэффициентами линейного расширения:

, 1/град,

где l0, lt1, lt2 - линейные размеры тела при 0 °С, температурах t1 и t2 соответственно.

          В силу того, что Db мала, дилатометрические термометры применяются в качестве различного рода тепловых реле в устройствах сигнализации и регулирования температуры.

2) Биметаллические термометры основаны на деформации биметаллической ленты при изменении температуры. Обычно применяются биметаллические ленты, согнутые в виде плоской или винтовой спирали. Один конец спирали укреплен неподвижно, второй - на оси стрелки. Угол поворота стрелки равен углу закручивания спирали, который пропорционален изменению температуры.

          Биметаллические термометры обеспечивают изменение температуры с относительными погрешностями 1 - 1,5 %.

          1.5.4 Газовые манометрические термометры.

          В основу принципа действия манометрического термометра положена зависимость между температурой и давлением  термометрического (рабочего) вещества, лишенного возможности свободно расширяться при нагревании.

          Манометрические термометры обычно включают в себя термобаллон, капиллярную трубку и трубчатую пружину с поводком, зубчатым сектором и стрелкой. Вся стистема заполняется рабочим веществом. При нагревании термобаллона, установленного в зоне измеряемой температуры, давление рабочего вещества внутри замкнутой системы увеличивается. Увеличение давления воспринимается манометрической пружиной, которая воздействует через передаточный механизм на стрелку или перо прибора.

          Газовые манометрические термометры основаны на зависимости температуры и давления газа, заключенного в герметически замкнутой термосистеме.

          Достоинства: шкала прибора практически равномерна.

          Недостатки: сравнительно большая инерционность и большие размеры термобаллона.

          1.5.5 Жидкостные манометрические термометры.

          В качестве манометрической жидкости в приборах этого типа применяется метиловый спирт , ксилол, толуол, ртуть и т.д.

          Жидкостные манометрические термометры имеют равномерную шкалу.

          1.5.6 Конденсационные манометрические термометры.

          Конденсационные манометрические термометры реализуют зависимость упругости насыщенных паров низкокипящей жидкости от температуры. Поскольку эти зависимости для используемых жидкостей (хлористый метил, этиловый эфир, хлористый этил, ацетон и др.) нелинейны, следовательно, и шкалы термометров неравномерны. Однако, эти приборы обладают более высокой чувствительностью, чем газовые  жидкостные.

          1.5.7 Электрические термометры.

        Принцип действия этого типа термометров основан на зависимости  термо-ЭДС (ТЭДС) цепи от изменения температуры.

        В термоэлектрической цепи, состоящей из двух проводников А и В (см. рис. 2.1) возникают 4 различные ТЭДС: 2 ТЭДС в местах спаев проводников А и В, ТЭДС на конце проводника А и ТЭДС на конце проводника В. Суммарная ТЭДС, возникающая при нагреве спаев проводников до температур t и t0:

EAB(t t0) = eAB(t) + eBA(t0),

где eBA и eAB - ТЭДС, обусловленная контактной разностью потенциалов и разностью температур концов А и В.

          ТЭДС EAB(t t0) является функцией от температуры горячего спая t при условии постоянства температуры холодного спая t0.

          Термопары градуируются при определенной постоянной температуры t0 (обычно t0 = 0 °C или 20 °C). При измерениях температура t0 может отличаться от градуировочного значения. В этом случае вводится соответствующая поправка в результат измерения:

EAB(t t0) = EAB(t t0’) + EAB(t0’t0).

          Поправка EAB(t0’t0) равна ТЭДС, которую развивает данная термопара при температуре горячего спая t0’ и градуировочном значении температуры холодных спаев. Поправка берется положительной, если t0’ > t0 и отрицательной, если t0’ < t0.

          Величина поправки может быть взята из градуировочной таблицы.

          Конструктивное исполнение термопар разнообразно и зависит главным образом от условий их применения. При необходимости измерения небольшой разницы температур или получения большой ТЭДС применяются дифференциальные термопары и термобатареи, представляющие собой несколько последовательно соединенных термопар.

          Компенсация изменения температуры холодных спаев термопар. Правильное измерение температуры возможно лишь при постоянстве температур свободных спаев t0. Оно обеспечивается с помощью соединительных проводов и специальных термостатирующих устройств. Соединительные провода в данном случае предназначены для переноса свободных концов термопары в зону с известной постоянной температурой, а также для подсоединения свободных концов термопары к зажимам измерительных приборов. Соединительные провода должны быть термоэлектрически подобны термоэлектродам термопары.

          Как правило, соединительные провода для термопар, изготовленных из неблагородных металлов, выполняются из тех же самых материалов, что и термоэлектроды. Исключение составляет хромель-алюмелевая термопара, для которой с целью уменьшения сопротивления линии в качестве соединительных проводов применяется медь в паре с константаном.

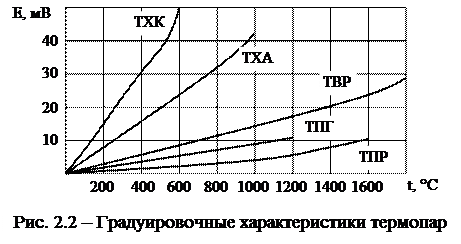

          Градуировки термопар: ХА - хромель-алюмелевые; ХК - хромель-копелевые;

ПП - платинородий-платиновые и т.д.

          Требования к термопарам:

1) воспроизводимость,

2) высокая чувствительность,

3) надежность,

4) стабильность,

5) достаточный температурный диапазон.

Таблица 2.1 - Материалы, используемые для изготовления термопар.

Название Состав

ТЭДС, мВ

(при t0 = 0 °C и t1 = 100 °C)

Максимальный темпер. предел, °C
хромель 10% Cr + 90 % Ni +2,95 1000
платинородий 90 % Pt + 10 % Rh +0,86 1300
медь Cu +0,76 350
платина Pt 0 1300
алюмель 95 % Ni + 5 % Al -1,2 1000
копель 56 % Cu + 44 % Ni -4 600
константан 60 % Cu + 40 % Ni -3,4 600


          Методы и средства для измерения ТЭДС:

1) Метод непосредственной оценки ( с помощью милливольтметра);

2) Компенсационный метод (с помощью потенциометров).

          1.5.8 Термометры сопротивления.

          Измерение температуры термосопротивлениями основано на свойстве проводников и полупроводников изменять свое электрическое сопротивление при изменении температуры.

          Вид функции R = f(t) зависит от природы материала. Для изготовления чувствительных элементов серийных термосопротивлений применяются чистые металлы, к которым предъявляются следующие требования:

а) металл не должен окисляться или вступать в химические реакции с измеряемой средой;

б) температурный коэффициент электрического сопротивления металла a должен быть достаточно большим и неизменным;

в) функция R = f(t) должна быть однозначна.

          Наиболее полно указанным требованиям отвечают: платина, медь, никель, железо и др.

          Основной недостаток термосопротивлений: большая инерционность (до 10 мин.).

          Для измерения температуры наиболее часто применяются термосопротивления типов ТСП (платиновые) и ТСМ (медные).

          1.5.9 Пирометры излучения.

          Пирометры излучения основаны на использовании теплового излучения нагретых тел. Верхний предел измерения температуры пирометра излучения практически не ограничен. Измерение основано на бесконтактном способе, поэтому отсутствует искажение температурного поля, вызываемого введением преобразовательного элемента прибора в измеряемую среду. Возможно измерение температуры пламени и высоких температур газовых потоков при больших скоростях.

          Лучистая энергия выделяется нагретым телом в виде волн различной длины. При сравнительно низких температурах (до 500 °С) нагретое тело испускает инфракрасные лучи. По мере повышения температуры цвет тела от темно-красного доходит до белого. Возрастание интенсивности монохроматического излучения с повышением температуры описывается соответствующими уравнениями.

          1.5.10 Цветовые пирометры.

          В цветовых пирометрах определяется отношение интенсивности излучения реального тела Еl в лучах с двумя заранее выбранными значениями длины волны l1 и l2, то есть показания цветовых пирометров определяется функцией f(Еl1 / Еl2). Это отношение для каждой температуры различно, но однозначно.

          1.6. Вторичные приборы для измерения разности потенциалов.

          Для измерения ТЭДС в комплектах термоэлектрических термометров применяются пирометрические милливольтметры и потенциометры. В потенциометрах, в отличие от милливольтметров, используется компенсационный метод измерения.

          1.6.1 Пирометрические милливольтметры.

        Пирометрические милливольтметры являются электро-измерительными приборами магнито-электрической системы.

        В конструкции пирометрических милливольтметров можно выделить магнитную и подвижную системы. Первая состоит из подковообразного магнита 1, полюсных наконечников 2 и цилиндрического сердечника 3. Кольцевой зазор между сердечником и полюсными наконечниками характеризуется наличием практически равномерного электромагнитного поля.

В этом зазоре соосно с сердечником размещается рамка 4, которая монтируется на кернах, опирающихся на подпятники, либо на натянутых нитях. Момент сил, противодействующий вращению рамки создается специальными пружинами.

          Взаимодействие тока, протекающего по рамке с полем постоянного магнита 2 вызывает появление вращающего момента, который, будучи уравновешен противодействующим моментом пружин, поворачивает рамку на определенный угол. Этот угол пропорционален величине протекающего по рамке тока.

          1.6.2 Потенциометры.

RАВ



В



А


     Потенциометры в отличие от милливольтметров работают по компенсационному (нулевому) методу измерения.

Овал: НП

D



Е(t t0)



ΔU


     Принцип компенсации при измерении ТЭДС заключается в уравновешивании ее известным напряжением DU на калибровочном резисторе RАВ, созданным вспомогательным источником тока. Ток от вспомогательного источника проходит через реохорд RAB.UAB пропорционально RАВ (в точке D находится движок реохорда).

Рис. 2.4


     Последовательно с термопарой, генерирующей ТЭДС, включен милливольтметр НП (нуль-прибор) с нулем в середине шкалы. Передвигая движок D, добиваются уравновешивания ΔU и E(t t0).

          1.6.3 Автоматические электрические потенциометры.

Страницы: 1, 2, 3, 4, 5, 6, 7
