1.1 Анализ рабочего
чертежа и определение показателей технологичности детали АД
Полумуфта правая является составной деталью узла
входного вала (привода постоянных оборотов) привода-генератора и служит для
передачи вращения от входного вала на дифференциал (рисунок 2.1)

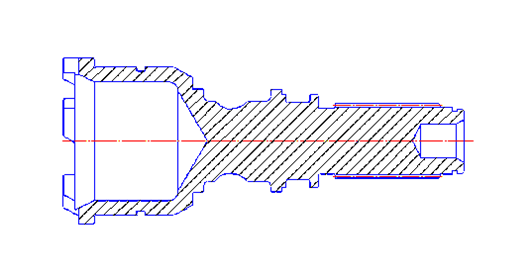

рисунок 1.1 - Полумуфта
правая
Входной вал получает
вращение от коробки приводов изделия через рессору. Далее через полумуфту
вращение передаётся на червячный вал и дальше на дифференциал.
Деталь полумуфта правая
работает при сравнительно больших крутящих моментах и больших скоростях
соединяемых валов (5000-8500 об/мин). При частоте <5000 об/мин невозможно
получить заданную частоту на выходном валу.
В случае неисправности
привода или генератора входной вал отключается от остальной передачи привода с
помощью механизма отключения. При неисправности червячный вал, вращаемый
полумуфтой, переместится влево (под действием электромагнита) и выведет
полумуфту из зацепления.
Правая часть полумуфты
работает в воздухе, а левая часть полумуфты в корпусе привода (в масле).
Передача рессора-полумуфта смазывается жидкостью ИПМ-10.
Материал детали –
химический состав, физико–механические характеристики, технологические свойства
Характеристика материала,
из которого изготавливается деталь полумуфта правая, представлена в таблице 1.1.
Шестерни, вал-шестерни, кулачковые
муфты, пальцы и др. особо ответственные высоконагруженные детали, к которым
предъявляются требования высокой прочности, пластичности и вязкости
сердцевины и высокой поверхностной твердости, работающие под действием
ударных нагрузок или при отрицательных температурах.
