Для реализации этих задач в структуру системы управления (рис.4) кроме традиционного канала управления "расход концентрата - температура в КС" включена подсистема оптимального управления (включающая математическую модель, описывающая материальный и тепловой балансы процесса обжига, а также алгоритм поиска экстремума целевой функции) и интеллектуальная подсистема управления гидродинамическим и манометрическим режимами в печи КС.

Недостатком имеющихся систем управления обжигом цинковых концентратов в кипящем слое является то, что температура в КС (которая является лишь косвенной оценкой качества готового огарка) поддерживается в довольно узком диапазоне независимо от качества исходного сырья. Предлагаемая система позволяет на основе оперативного анализа химсостава и физических свойств концентрата с помощью математической модели процесса и алгоритма оптимизации рассчитать такие температуру - Т*зад и расход концентрата - F*к-та, которые доставляли бы критерию оптимальности (качеству готового огарка) экстремальное значение. В качестве критерия оптимальности выбирается либо концентрация кислоторастворимого цинка (поиск максимума целевой функции), либо концентрация нерастворимого
сульфида цинка (поиск минимума целевой функции).

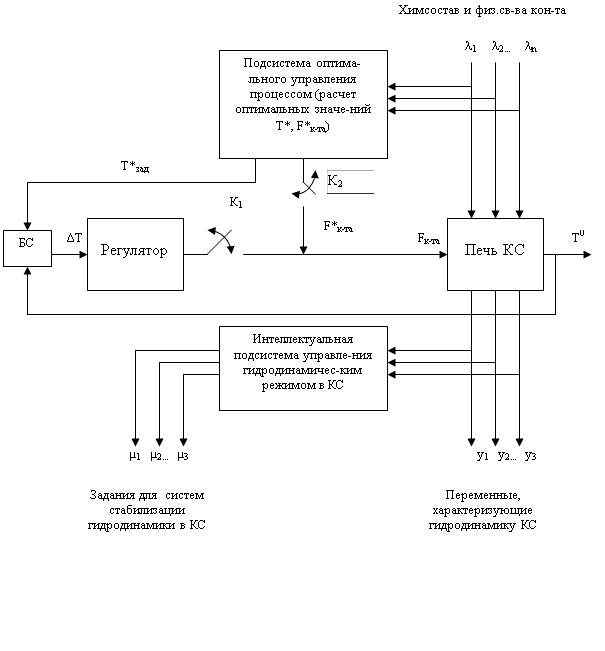

Рис.4. Структурная схема системы управления процессом обжига цинковых концентратов в кипящем слое

Такая структура позволяет определять оптимальный режим подачи концентрата в печь КС и оптимальную температуру кипящего слоя на какой-то фиксированный промежуток времени. Объемы существующих на цинковом заводе "Казцинк" бункеров способны обеспечивать подачу концентрата в течении 8-9 часов. Таким образом, появляется возможность проводить усредненный анализ химического состава и физических свойств (грансостав, влажность и удельный вес) концентрата в течение одной смены еще до начала его переработки в печи КС. Анализ проводится во время выработки очередного бункера, по окончании которой питание печи КС переключается на второй бункер, в котором уже определены химические и физические свойства концентрата. Во время работы печи с этим бункером производится усредненный анализ концентрата первого бункера и по мере выработки второго бункера питание переводится на первый и т.д.

Организация питания печи КС с двумя бункерами имеет два преимущества. Во-первых, с помощью математической модели и алгоритма оптимизации можно осуществлять расчет оптимальных значений расхода концентрата и температуры КС, доставляющих экстремум целевой функции (например, концентрация кислоторастворимого цинка в готовом огарке). Во-вторых, появляется возможность управлять процессом по каналу: "возмущающее воздействие - температура в печи", что позволяет заранее определять такой расход концентрата (F*к-та), который бы устанавливал заданную температуру (Т*зад) в КС, и таким образом компенсировал бы возмущающее воздействие.

Для реализации предложенной гибридной структуры управления необходимо решить следующие исследовательские задачи:

разработать подсистему оптимального управления процессом с использованием математической модели и алгоритма поиска экстремума;

разработать интеллектуальную подсистему управления гидродинамическим режимом в кипящем слое и манометрическим режимом в печи КС:

рассчитать оптимальные настройки регулятора подсистемы стабилизации температуры.

С целью внедрения предлагаемых подсистем необходимо разработать следующую проектную документацию:

информационное обеспечение АСУТП;

организационное обеспечение АСУТП;

алгоритмическое и программное обеспечения АСУТП;

техническое обеспечение АСУТП;

расчет экономической эффективности от внедрения АСУТП;

мероприятия по технике безопасности и охраны труда.

2.4 Разработка подсистемы оптимального управления

Основным элементом подсистемы оптимального управления является математическая модель процесса обжига концентратов в печи КС. К настоящему времени существует достаточно большое количество исследований, посвященных разработке такой математической модели. Наиболее полно описаны физико-химические процессы обжига цинковых концентратов в псевдоожиженном слое в работах Данилина Л.А. [5,6].

В данной работе за основу математической модели взяты результаты [5,6], дополненные соответствующими соотношениями, учитывающими специфику предлагаемой структуры управления.

При выборе метода поиска экстремума нами были проведены тестовые испытание наиболее известных методов оптимизации, при этом наилучшие результаты по надежности и скорости сходимости показал метод наискорейшего спуска.

Таким образом, к настоящему времени имеются достаточно надежные и точные инструменты создания подсистемы оптимального управления данным процессом.


2.4.1 Описание математической модели процесса окисления сульфидного цинкового концентрата в кипящем слое

В [5] разработана математическая модель периодического процесса окисления сульфидного цинкового концентрата в кипящем слое, в основу которой положена гипотеза о механизме процесса, составленная на основании сведений литературы. Результаты исследования процесса окислительного обжига математическим моделированием изложены в [5], где показано, что скорости окисления сульфидов цинка и железа одинаковы и процесс окисления в частице концентрата протекает зонально. Эти результаты позволяют процесс окисления цинкового концентрата в сете поставленной в [5] цели представить как

2MeS+3O2 =2MeO+2SO2 (1)

где Me - цинк, MeS - сульфидная фаза, MeO - оксидная фаза.

Такое представление о процессе позволяет при принятых в [5] допущениях несколько упростить математическую модель [5]. Действительно, зная текущие массы сульфидной и оксидной фазы и содержание компонентов в частице концентрата, можно определить содержание последних в частице огарка в любой момент окисления.

Изменение во времени текущей массы сульфидной фазы может быть описано уравнением Валенсии [7], выведенным для реакций, аналогичных реакции (1):

 (2)

где



где Gc (0) - первоначальная масса частицы концентрата, г; Gc (t) - текущая масса сульфидов, т.е. масса неокисленного сульфидного ядра частицы, г; γc - плотность сульфидной фазы, г/см3; γ0 - плотность оксидной фазы, г/см3; α-коэффициент пропорциональности, подобный стехиометрическому (численно равен массе оксидной фазы, образующейся при взаимодействии по (1) единицы массы кислорода); r0 - первоначальный радиус частицы концентрата, см; Cя - концентрация кислорода в ядре потока, об. %; t - текущее время, мин; D - коэффициент диффузии кислорода через слой оксидной фазы, г/ (см. %. мин).

Текущая масса оксидной фазы будет

 (3)

где α1 - коэффициент пропорциональности, подобный стехиометрическому, определяется по содержанию компонентов в концентрате и стехиометрическим коэффициентам соответствующих химических реакций и может быть уточнен по результатам анализов огарков, получаемых при обжиге концентрата, например, на лабораторной установке кипящего слоя.

Текущие массы цинка и железа, связанных в сульфид, и сульфидной серы в окисляющейся частице концентрата описываются следующимим выражениями:

 (4),  (5)

 (6)

где CZn S (0), CFe S (0), CS c (0) - содержания цинка, железа и серы в концентрате. Текущие массы цинка и железа, образующихся в результате окисления сульфидов и находящиеся в частице в оксидной форме, выразим как

 (7),  (8)

На основании результатов исследования процесса [5] считаем, что масса гематита в частице огарка меняется во времени пропорционально изменению массы оксидной фазы, а образование феррита цинка происходит со скоростью, превосходящей скорость образования оксида железа. Тогда текущую массу цинка, связанного в феррит, опишем выражением

 (9)

где D1 - стехиометрический коэффициент.

Потери цинка испарением опишем уравнением, преобразованным к виду, удобному для решения на ЭВМ,

 (10)

где Ки - коэффициент массопередачи, a - коэффициент линеаризации (при t£15 мин GZn исп (t) =0). Текущая масса кислоторастворимых соединений цинка в частице огарка будет равна

 (11)

Текущая масса цинка общего в частице

 (12)

Текущая масса частицы огарка

 (13)

Уравнение (13) справедливо, если плотности оксидной и сульфидной фаз определены экспериментально для конкретного вида концентрата и полученного из него огарка. Если же плотности определены расчетом с использованием справочных данных, то в (13) необходимо включить член, учитывающий массу "инертных" веществ, например, диоксида кремния и др.

Содержание цинка общего, кислоторастворимого, сульфидного и ферритного рассчитываем по формулам:

 (14)

 (15)

 (16)

 (17)

а содержание сульфидной серы

 (18)

Таким образом, математическую модель периодического процесса окисления сульфидного цинкового концентрата в кипящем слое в виде, удобном для решения с помощью ЭВМ, может быть представлена системой уравнений (2) - (18).

Другой моделью, позволяющей решать задачи оптимизации режимов обжига цинковых концентратов в печах кипящего слоя является математическую модель процесса, которая, в частности, описывала бы зависимости содержания кислоторастворимого (Znкр), связанного в феррит (Znф) и сульфид (Znс) цинка в огарке от температуры, состава и размера частиц концентрата и концентрации кислорода в газе. Приведенные математические модели не отвечают этому требованию. На первом этапе составления требуемой модели следует составить систему уравнений, описывающих динамику окисления сфалерита. С этой целью разработана гипотеза о механизме процесса, согласно которой в развитом периоде процесса кислород из ядра газового потока диффундирует через ламинарную газовую пленку к внешней поверхности частицы и адсорбируется на ней, а затем через слой ранее образованных оксидов (толщиной l) двигается к реакционной поверхности (площадью S). В результате электронного обмена на реакционной поверхности протекают реакции окисления сульфидов. Между образующимися оксидами цинка и железа протекает реакция образования феррита цинка. Продукты окисления частицы концентрата определяется скоростью внутренней диффузии [8-10].

При составлении математической модели были приняты следующие допущения:

1. частица концентрата состоит из сульфидов цинка и железа и инертных по отношению к цинку веществ;

2. частицы концентрата имеют форму шара одинакового радиуса;

3. начальные этапы окисления, протекающие не по внутридиффузионному механизму, заканчиваются быстро и вносят относительно малый вклад в общую степень окисления;

4. все точки реакционной поверхности равнодоступны для диффундиру-ющих веществ;

5. частицы концентрата в процесс окисления незначительно изменяют свои размеры.

Скорость образования оксидов цинка и железа определяется скоростью диффузии кислорода к реакционной поверхности, т.е.

 (19)

 (20)

при t=0  и

где   - текущие массы оксидов, г; D - здесь и далее стехиометрические коэффициенты пересчета; D - коэффициент диффузии в слое оксидов, г/ (с см. %); К1, К2 - доли поверхности S, занимаемые сульфидами цинка и железа; С - концентрация кислорода в ядре потока газа, об. %; С1, С2 - равновесные концентрации кислорода в системах Zn-S-O2 и Fe-S-O2.

Образующийся оксид железа, взаимодействуя с оксидом цинка, образует феррит цинка

 (21), при t=0,

 (22)

, (23)

где  - масса оксида цинка, связанная в феррит в момент времени t, Кф - макроконстанта скорости реакции, 1/с;  - текущие массы свободного оксида железа и связанного в феррит, г; М - доля оксида железа, вступающего в реакцию.

Уравнения материального баланса:

1)  текущая масса свободного оксида цинка в частице огарка

 (24)

2) текущие массы сульфидов цинка и железа

при t=0  (25)

при t=0  (26)

где GZnS (0), GFeS (0) - начальные массы сульфидов в частице концентрата; R - радиус частицы концентрата; g - плотность концентрата; СZnS (0), СFeS (0) - содержание сульфидов цинка и железа в концентрате, масс. %;

3) текущая масса окисляющейся частицы концентрата

 (27)

где Gи - масса инертных веществ.

Влияние температуры на процесс окисления и ферритообразования выражается в соответствии с законом Аррениуса:

 (28)

 (29)

Площадь реакционной поверхности и толщина слоя оксидов определяется через текущие массы твердых веществ. При этом введены поправочные коэффициенты a и b, которые учитывают отклонение формы реальных частиц концентрата от идеальных по гладкости и шарообразности, а также разницу между вычисляемыми величинами площади и толщины и реальными, обусловленную присутствием в зернах концентрата посторонних (инертных) примесей:

 (30)

 (31)

где gi - плотность соответствующих веществ.

Таким образом, периодический процесс окисления сульфидного цинкового концентрата в рамках принятых допущений описывается системой уравнений (1) - (13).

Параметрическая идентификация математической модели осуществляется по экспериментальным данным, при этом определяли содержание цинка в огарках обжига. Поэтому в систему (19) и (31) введено уравнение

 (32)

Расчеты показали, что в условиях эксперимента C1»10-15 и С2»10-54, поэтому принимаем С1=С2=0.

В качестве критерия идентификации использовано выражение

 (33)

где  - содержание i-го вещества в (t) - ый момент времени, полученное решением системы уравнений (19) - (32);  - получено экспериментально:

i - ZnS; Znкр; Znc; Znф; i=1; 2; 3; 4; j - ZnS; ZnO; Znc; ZnO Fe2O3

(t) - 0; 1; 2; 5; 10; 20; 40; 60 мин, t=1; 2; 3; …; 8.

Цель идентификации - отыскание численных значений D K1 a/b и KфM при выполнении условий (33).

В процессе идентификации выяснилось, что изменяется во времени строго в соответствии с изменением . Поэтому с целью упрощения модели уравнение (20) было заменено на

 (34) при этом

 (35)

где  и  - массы Fe2O3 и ZnO, которые образуются при полном окислении сульфидов железа и цинка, находившихся в порции концентрата (в частице).

Результаты решения системы (19) - (32) оказались полностью идентичными результатам решений, полученным после замены (20) на (34).

Таким образом, получена математическая модель [5] процесса окисления сульфидного цинкового концентрата, позволяющая исследовать влияние температуры, состава и размера частиц концентрата и концентрации кислорода на содержание в огарке кислоторастворимого и связанного в феррит и сульфид цинка.


2.4.2 Описание метода поиска экстремума

Применение современных информационных технологий и компьютерной техники позволило широко использовать методы оптимизации и адаптации при создании и эксплуатации автоматизированных систем управления технологическими процессами на предприятиях различных отраслей экономики.

При решении конкретной задачи оптимизации цели необходимо выбрать математический метод, который приводил бы к конечным результатам с наименьшими затратами на вычисление (количество обращении метода к математической модели). К настоящему времени разработано достаточно большое количество методов, позволяющих "автоматизировать" процесс поиска оптимальных решений. Рассмотрев наиболее известные методы, которые чаще всего используются в практике разработки систем оптимального управления технологическими процессами, метод наискорейшего спуска выбран для данного случая как наиболее эффективный.

Сочетание основных идей методов релаксации и градиента дает метод наискорейшего спуска, который заключается в следующем. После того как в начальной точке найден градиент оптимизируемой функции и тем самым определено направление ее наибыстрейшего убывания в указанной точке, в данном направлении делается шаг спуска. Если значение функции в результате этого шага уменьшилось, производится очередной шаг в том же направлении, и так до тех пор, пока в этом направлении не будет найден минимум, после чего вычисляется градиент и определяется новое направление наибыстрейшего убывания целевой функции.

В сопоставлении с методом градиента метод наискорейшего спуска оказывается более выгодным из-за сокращения объема вычислений. По существу метод наискорейшего спуска по вычислительным затратам эквивалентен методу релаксации, однако выгодно отличается от него тем, что по крайней мере первые шаги после определения градиента производятся в оптимальном направлении. Очевидно, что чем менее резко изменяется направление градиента целевой функции, тем выгоднее использовать метод наискорейшего спуска по сравнению с методом градиента, т.е. вдали от оптимума. Вблизи оптимума направление градиента меняется резко, поэтому указанный метод автоматически переходит в метод градиента, так как минимум по каждому направлению находится за небольшое число шагов.

На рисунке 5 показаны возможная траектория движения к оптимуму при применении метода наискорейшего спуска и траектория движения к оптимуму при использовании метода градиента.

Важной особенностью метода наискорейшего спуска является то, что при его применении каждое новое направление движения к оптимуму ортогонально предшествующему.

Это объясняется тем, что движение в одном направлении производится до тех пор, пока направление движения не окажется касательным к какой-либо линии постоянного уровня. Тем самым метод наискорейшего спуска имеет сходство с методом релаксации, для которого новое направление также ортогонально предшествующему; однако в отличие от метода релаксации скорость сходимости к оптимуму не зависит от ориентации системы координат.

В качестве критерия окончания поиска, могут использоваться те же условия, что и в рассмотренных выше методах. Кроме того, можно также применять условие окончания поиска в форме соотношения

, (36)

причем  и -координаты начальной и конечной точек последнего отрезка спуска.

Этот же критерий может использоваться в сочетании с контролем значений целевой функции в точках  и :

, (37)

Совместное применение условий (36) и (37) оправдано в тех случаях, когда оптимизируемая функция имеет резко выраженный минимум.

Рассмотрим еще один метод выбора величины шага в заданном направлении, в котором используется информация, полученная на предыдущих шагах по этому же направлению. Сущность метода заключается в том, что в процессе движения вдоль заданного направления характер изменения целевой функции аппроксимируется по результатам трех последних шагов полиномом второго порядка.

При движении по заданному направлению целевая функция может считаться функцией переменного параметра h, характеризующего положение точки х на заданной прямой. Рассмотрим значения целевой функции при трех последовательных значениях h: h1, h2 и h3 (рис.5).

Через точки R (h1), R (h2) и R (h3) можно провести параболу

, (38)

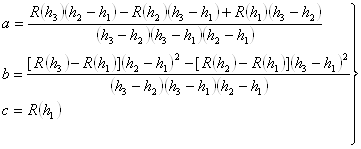

коэффициенты а, Ь, с которой определяются решением системы уравнений

   (39) и равны

. (40)

равнение (38) позволяет найти значение hmin, при котором достигается минимум R' (h):

. (41)

Полученное таким образом значение hmin применяется в качестве задаваемого следующего значения h4 Так как минимум R' (h), вообще говоря, не совпадает с минимумом R (h), при определении следующего значения h5 используется новая аппроксимация для точек h2, h3, h4 и т.д.
