Дипломная работа: Выращивание плёнки GeSi и CaF2 на кремниевых подложках

На начальном этапе исследований для сублимации CaF2 использовались различные конструкции молекулярных источников: в работах [22,25] – танталовые лодочки, в [27,23,24] – тигли из пиролитического нитрида бора (ПНБ), в [28,27,23,24] – тигли из графита. В [26] применялся электронно-лучевой испаритель (ЭЛИ) для осаждения пленок фторидов. Хорошие результаты достигаются при использовании тиглей из графита. В пленках CaF2, полученных из тиглей ПНБ, обнаружен бор [25]. При сублимировании CaF2 с помощью ЭЛИ отсутствуют загрязнения, вносимые материалом тиглей, но возникает нестехиометричность состава, обусловленная диссоциацией фторидов на ионы под действием электронного пучка [25]. Наиболее оптимальными режимами считают температуры сублимации 1100 – 14000С, при которых скорости роста составляют 0.4 – 1.0 мкм/час.

1.2.2 Влияние технологических режимов на дефектообразование в CaF2

На структуру и свойства пленок фторидов, выращенных на поверхности полупроводников, в основном влияют два параметра: температура подложки Ts и скорость осаждения Vs. В [27] при осаждении CaF2 на различные полупроводники при комнатной температуре всегда получались поликристаллические пленки. При этом структура пленки не зависела от начальной или конечной стадии обработки поверхности полупроводника. Различия в химической обработке или в режимах отжига кремниевых пластин в условиях СВВ не приводили к изменению картины электронной дифракции от плёнки: на экране всегда наблюдались концентрические резко очерченные кольца, свойственные поликристаллической структуре. При увеличении температуры подложки Ts, возможен эпитаксиальный рост пленок фторидов. В [22] осаждали пленки CaF2 на кремниевые подложки различной ориентации при различных температурах Ts. Дефектность пленок определялась методом каналирования ионами He с энергией 2 Мэв. Для характеристики структурного совершенства кристалла обычно вводят величину cмин, которая может изменяться от 100% в полностью неупорядоченных материалах до минимального значения cмин в совершенных кристаллах.

В реальных объемных монокристаллах CaF2 высокого качества величина cмин обычно равна 0.05-0.07 (5-7%). На рис. 1.2(а,б) приведены зависимости параметров каналирования от Ts для пленок CaF2, выращенных на Si(111) и Si(100) (рис.1.2 (а) и (б) соответственно).

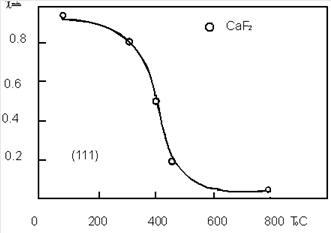

Рис.1.2(а) Зависимость параметра каналирования в пленках CaF2 на подложках Si(111) [22].

дефектообразование полупроводниковый пластический релаксация

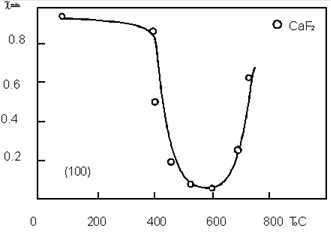

Рис.1.2(б) Зависимость параметра каналирования в пленках CaF2 на подложках Si(100) [22].

На подложках Si (111) монокристаллические слои CaF2 растут в широком интервале температур Ts = 500-800 0C при хорошем качестве слоев (cмин = 0.05) (рис. 1.2(а)).

На Si(100) совершенные пленки CaF2 (cмин =0.06) растут в более узком диапазоне Ts = 500-6000C. На Si(100) для пленок CaF2, величина cмин имеет существенно отличный от Si(100) характер зависимости от Ts. (Рис. 1.2(б)).

На Si(111) пленки CaF2 гладкие и зеркальные. Повышение температуры роста слоев CaF2 от Ts =5000C до Ts > 7000C приводит к образованию морфологических дефектов.

Данные рентгеноструктурного анализа показывают, что на Si(111) пленки CaF2 имеют ориентацию (111). Однако с помощью методики каналирования обнаружено, что пленка состоит из двух типов структур: А и В. Области типа А имеют ту же ориентацию, что и кремниевая подложка, а В – это области пленки CaF2, развернутые на 1800 относительно направления <111>.

Доля областей А и В существенно зависит от температуры роста Ts. Слои CaF2/Si, выращенные при температуре 6000С, состоят в основном из областей В типа.

Темнопольные изображения этих пленок, полученные с помощью просвечивающего электронного микроскопа (ПЭМ), подтверждают эти выводы [10]. Таким образом, на кремнии с ориентацией подложки (111) пленки CaF2 при оптимальных условиях растут В-типа. При увеличения рассогласования параметров решеток фторида кальция и кремниевой подложки или отличии температуры роста от оптимальной увеличивается доля включений типа А.

Изучение структуры пленок фторидов, выращенных на поверхности Si(100) методом рентгеноструктурного анализа, показало: слои СаF2 растут с ориентацией подложки (100) [22].

Наибольшая плотность дефектов наблюдается вблизи границы раздела CaF2 – Si для обеих ориентаций подложки [22].

Данные по росту CaF2 приведены в табл. 1.2.

Таблица 1.2

1.2.3 Влияние ориентации подложки на морфологию СaF2

Из таблицы 1.2 следует, что лучшие результаты по эпитаксии фторидов на Si могут быть получены при использовании CaF2. Многие авторы [23,29] ставили своей целью выявление причин более качественного роста пленок CaF2 на кремниевых подложках Si (111) в отличие от Si(100).

В [29] эпитаксиальные слои CaF2 толщиной 400 нм выращивались на Si(111) и Si(100) при температурах подложки Ts = 700 и 5500C соответственно. Пленки получались монокристаллическими: параметр каналирования для них не превышал cмин = 0.05. На рис. 1.3(а) и 1.3(б) представлены микрофотографии полученные РЭМ поверхности структур CaF2/Si(111) и CaF2/Si(100) соответственно.

На рис. 1.3(а) видно, что поверхность пленки CaF2 гладкая, и на ней имеются двумерные образования треугольной формы. Такой тип структуры, как правило, образуется при двумерном механизме роста.

Рис.1.3(а) Микрофотография поверхности структуры CaF2/Si(111) [29].

Рис.1.3(б) Микрофотография поверхности структуры CaF2/Si(100) [29].

Авторы [29] считают, что в их случае реализуется двумерный механизм роста пленки CaF2, так как от начала образования первого монослоя до окончания роста пленки ДБЭ не регистрирует трехмерных механизмов роста.

Поверхность CaF2/Si(100) имеет ярко выраженную островковую структуру (рис. 1.3(б)). В этом случае тяжи на дифракционной картине отсутствовали, а размытые рефлексы иллюстрировали наличие шероховатой поверхности пленки. Таким образом, при эпитаксии CaF2 на Si(100) в отличие от CaF2/Si(111) наблюдается наличие шероховатой поверхности пленки. Подводя итог, можно сделать вывод: пленки CaF2 растут более совершенными и в более широком диапазоне температур Ts на подложках кремния с ориентацией (111), чем на кремнии с ориентацией (100). Этот факт объясняется различием в величине свободной поверхностной энергии Es для (111) и (100) поверхностей. Экспериментальные данные [30] и теоретические расчеты [31] показали, что для CaF2(111) величина Es ~ 450-500 эрг/см2, в то время как для CaF2(100) она в 1.5-2 раза выше. Более высокое значение Es может быть из-за дипольного момента, возникающего перпендикулярно поверхности CaF2(100). На рис. 1.4 представлено расположение атомных слоев в направлении {111}. В этом случае отсутствует дипольный момент. В то же время при ориентации поверхности CaF2(100) дипольный момент в направлении {100} присутствует всегда (Рис.1.5). За счет энергии электрического поля возникает дополнительное увеличение Es на поверхности CaF2(100) [29]. Таким образом, при эпитаксии CaF2/Si(111) в отличие от CaF2/Si(100) становится выгодным не двумерно - слоевой, а трехмерный механизм роста.

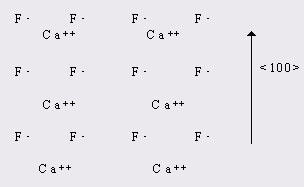

Рис. 1.4 Структура атомных слоев CaF2 в направлении <100> [29].

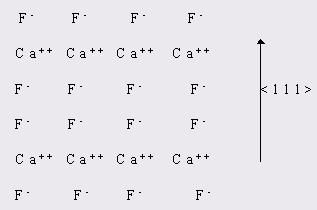

Рис.1.5 Структура атомных слоев CaF2 в направлении <111> [29].

1.2.4 Влияние отжигов на морфологию и структуру пленок CaF2

В [32] при анализе методом каналирования пленок CaF2, выращенных при различных температурах на Si(100) обнаружено, что качественные слои CaF2, (cмин = 0.05) растут в очень узком интервале температур Ts = 590-6100C Отклонение всего лишь на 250C от оптимальной Ts резко увеличивало число дефектов. Вероятно, это следствие конкуренции процесса химического взаимодействия между CaF2 и поверхностью кремния при высоких температурах, и процесса островкового роста из-за недостаточной подвижности молекул при низких ростовых температурах [22]. В [32] исследовалось влияние высокотемпературного быстрого отжига в атмосфере аргона на морфологию, структуру и электрофизические свойства слоев CaF2. Пленки CaF2 толщиной 500 нм выращивались при скоростях роста 40-80 А/мин из графитового тигля. Температура роста варьировалась от 300 до 6250С. Отжиг ex situ проводился при температуре 11000С в течение 20-30 секунд в атмосфере аргона для предотвращения окисления и разрушения эпитаксиального слоя. На рис. 1.6(а) приведена зависимость параметра каналирования cмин от ростовой температуры Ts для не отожженных пленок CaF2/Si(100) (кривая 1) и пленок, отожженных в атмосфере аргона (кривая 2). Видно, что быстрый отжиг значительно улучшает качество пленок, снижая cмин от 20-25% до 5-7%. В [33] наряду с быстрым отжигом ex situ (вне ростовой камеры) эксперименты по медленному отжигу пленок CaF2 проводились в ростовой камере (in situ). Температура роста составляла Ts = 5850С, которая после выращивания пленки увеличивалась до необходимой температуры отжига, при которой структура выдерживалась в течение 60 минут. Оптимальная температура отжига Ts, как это следует из рис. 1.6(б), составляет около 7000С.

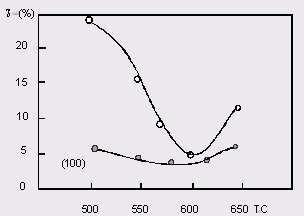

Рис. 1.6 (а). Зависимость cмин от Тs для структуры CaF2/Si(100). 1 - до отжига, 2 - после отжига ex situ [32].

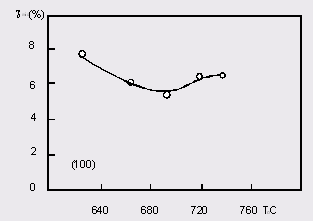

Рис. 1.6 (б). Зависимость cмин от Тs для структуры CaF2/Si(100) после отжига in situ [32].

При отжиге in situ пленки CaF2 становятся более совершенными. Возможность отжига позволяет снизить требования к точности установления температуры подложки Si в процессе эпитаксии.

Морфология поверхности пленок CaF2 исследовалась с помощью РЭМ. Неотожженная пленка CaF2 имела грубую морфологию с поверхностными дефектами размером от 100 до 500 нм. После быстрого отжига ex situ пленки CaF2 становились более высокого качества по сравнению с пленками, отожженными in situ или неотожженными.

На поверхности пленок иногда видны линии, возникающие после быстрого отжига ex situ, которые появляются, по мнению авторов [33] за счет большого различия в коэффициентах термического расширения (КТP) фторида кальция и кремния, поскольку постоянная решетки Si при нагреве от комнатной температуры до 11000С изменяется на 0.4%, в то время как у CaF2 на 2.7%.

Измерения C-V характеристик на структурах Al/CaF2 /Si(100) [33] показали, что оба вида отжига не влияют на величину плотности поверхностных состояний, которая равна Nss = 5×1011 см-2×эВ-1 . Отжиг ex situ приводит к увеличению напряженности поля пробоя до Епр = 2×10 6 В×см-1, в то время как отжиг in situ не приводит к увеличению Епр, значение которого обычно равно Епр = (2-5)×105 В/ см.

Важной проблемой сегодня является установление механизма начальной стадии роста гетероэпитаксиальных структур CaF2/Si. В то время как при гетероэпитаксии полупроводниковых гетероструктур обычно наблюдается псевдоморфный рост полупроводниковой пленки, в случае гетероэпитаксии CaF2 на Si(111) механизм начальной стадии остается неясным/

РЕЗЮМЕ

На основании приведенных материалов можно сделать следующие выводы:

1. На Si(111) пленки CaF2 при оптимальных температурных режимах растут монокристаллическими в двойниковой позиции по отношению к подложке (эпитаксия В-типа) с хорошей гладкой поверхностью. Структурное совершенство пленок CaF2 сильно зависит от материалов тиглей и чистоты используемого шихтового фторида кальция.

2. При отклонении ростовых условий от оптимальных или увеличении рассогласования постоянных решеток подложки Si и пленоки CaF2 в них возникают микродвойники - области, развернутые на 180о относительно матричной области пленки (А-типа). Наибольшая плотность дефектов наблюдается вблизи границы раздела CaF2 – Si для обеих ориентаций подложки.

Плёнки диэлектриков, выращиваемые для приборных структур, должны обладать такими параметрами как высокая электрическая прочность, хорошая морфология поверхности, а также, в ряде случаев, малая толщина для обеспечения туннельной прозрачности диэлектрика. Исходя из этого, ростовые процессы следует производить на подложках Si(111). Поскольку при данной ориентации подложки возможно выращивание монокристаллических плёнок CaF2 , обладающих высоким структурным совершенством. При этом рост может осуществляться в более широком диапазоне температур по сравнению с ориентацией подложки (100).

2.1 Методика проведения эксперимента

2.1.1 Установка МЛЭ "Катунь"

Выращивание гетероструктур GeSi/Si(001) и CaF2/Si производилось в установке молекулярно-лучевой эпитаксии "Катунь".

Автоматизированная многокамерная установка молекулярно-лучевой эпитаксии "Катунь" предназначена для получения многослойных эпитаксиальных пленочных структур в условиях сверхвысокого вакуума. Схема одной из трёх аналогичных камер установки показана на рисунке 2.1.

Модуль загрузки-выгрузки (МЗВ) предназначен для загрузки, выгрузки и транспортировки полупроводниковых подложек в сверхвысоковакуумную установку. В модуле так же производится первичное обезгаживание подложек. МЗВ состоит из вакуумной камеры, вакуумных насосов, двух манипуляторов с кассетами для подложек, натекателя и датчиков давления. Модуль позволяет одновременно загрузить 20 подложек диаметром до 100 мм.

Транспортный узел предназначен для перемещения рейки с подложками из МЗВ в камеру роста.

Модуль эпитаксии моноатомных полупроводников позволяет производить эпитаксиальный рост моноатомных полупроводников, тугоплавких металлов и осуществлять легирование в процессе роста. Модуль содержит в себе следующие устройства: вакуумная камера, система насосов, манипулятор с нагревателем, блок испарителей, датчик масс-спектрометра, криопанель, датчики давления, дифрактометр быстрых электронов, кварцевый измеритель толщины.

Вакуумная система нужна для создания необходимого рабочего давления в модулях и состоит из насосов форвакуумного, адсорбционного, сублимационного и магниторазрядного, обеспечивая предельное остаточное давление 1*10-8 Па.

Манипулятор с нагревателем предназначен для захвата подложки и ориентировки ее относительно молекулярных пучков и аналитических приборов, а также для нагрева и вращения подложки во время эпитаксии. Нагрев подложки осуществляется тепловым излучением нагревателя, который окружен системой многослойных экранов для уменьшения излучения на стенки камеры. Максимальная температура нагрева подложек 1200 °С.

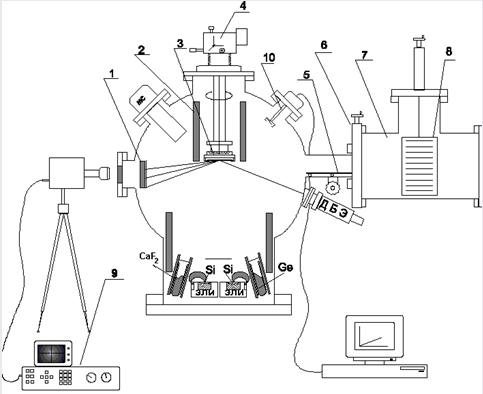

Рис. 2.1 Схема установки МЛЭ "Катунь"

1.  Люминесцентный экран.

2.  Криопанель.

3.  Нагреватель.

4.  Манипулятор.

5.  Транспортная рейка.

6.  Шиберный затвор.

7.  Шлюзовая камера.

8.  Кассеты с подложками.

9.  Система регистрации ДБЭ.

10.  Кварцевый измеритель толщины.

Блок испарителей является одним из основных узлов технологических модулей и предназначен для получения молекулярных пучков. Блок включает в себя два электронно-лучевых испарителя (ЭЛИ) Si, две молекулярных ячейки Кнудсена и криопанель. ЭЛИ позволяет получать молекулярные потоки веществ, имеющих высокую температуру испарения или требующих испарения из автотиглей из-за большой химической активности. Ячейки Кнудсена создают молекулярный поток за счет нагрева тигля с испаряемым веществом. Конструкция ячеек позволяет получать температуры на тигле испарителя в диапазоне 0 – 1300 °С, с точностью поддержания температуры  0.5 °С.

Для контроля за процессом эпитаксии применяется кварцевый измеритель толщины (КИТ), монополярный масс-спектрометр и система дифракции быстрых электронов (ДБЭ). При помощи масс-спектрометра контролируется состав остаточных газов в ростовой камере, а также состав и интенсивность потоков кремния и легирующих примесей. Датчик КИТ используется для измерения скорости осаждения и толщины плёнки, посредством определения собственной частоты колебаний кварца, которая изменяется при напылении полупроводниковых материалов. Сам датчик смонтирован в водоохлаждаемом корпусе для термостабилизации. Контроль структуры поверхности подложки осуществляется при помощи визуального наблюдения дифракционной картины на люминесцентном экране системы ДБЭ или путём записи рефлексов на телевизионную компьютерную систему "ФОТОН-Микро".

2.1.2 Рентгеновская дифракция

Степень релаксации механических напряжений, возникающих в плёнке, оценивалась по кривым качания рентгеновской дифракции [13]. Суть метода состоит в измерении амплитуды рассеяния пучка рентгеновского излучения от определённых кристаллографических плоскостей образца. При этом на дифракционной картине наблюдаются два дифракционных максимума, один из которых соответствует подложке, а другой плёнке. Несовпадение положения дифракционных максимумов объясняется тем, что межплоскостные расстояния в плёнке и подложке различны. Кроме того, углы между плоскостями в биаксиально напряжённой плёнке и подложке так же различны. Они становятся равными по мере релаксации плёнки.

2.1.3 Атомно-силовая микроскопия

Этот метод позволяет получать информацию о рельефе поверхности образца с латеральным разрешением порядка 200 Å и разрешением по высоте около 1 Å. В связи с этим, для анализа морфологии поверхности плёнок фторида кальция использовалась атомно-силовая микроскопия (АСМ).

Этот же метод применялся для оценки малых значений степени пластической релаксации псевдоморфно напряжёных плёнок GeSi, поскольку метод рентгеновской дифракции в этом случае непригоден, т.к. даёт погрешность одного порядка со значением релаксации. Поэтому, оценка степени релаксации при малых её значениях ведётся путём наблюдения следов скольжения дислокаций в АСМ. Методику анализа поверхности методами АСМ можно посмотреть, например, в [14].

2.1.4 Эллипсометрия

Эллисометрия основана на оценке изменения состояния поляризации света, отраженного от подложки. Данный метод позволяет производить измерение толщины диэлектрических плёнок с точностью до долей монослоя. Поэтому толщины выращенных плёнок CaF2 измерялись с помощью метода эллипсометрии.

2.1.5 I-V характеристики

Электрические характеристики диэлектрических плёнок оценивались по их I-V характеристикам. По сути метод представляет собой измерение ВАХ МДП конденсатора. Одной из обкладок которого является подложка, другой – электрод из золота, а выращенная плёнка CaF2 – межэлектродным диэлектриком. Измеряя плотность тока, протекающего через диэлектрик при приложении к нему напряжения, можно вычислить удельное сопротивление выращенной плёнки. Кроме того, метод позволяет измерить напряжение пробоя диэлектрика, что является немаловажным параметром.

2.2 Выращивание плёнок GeSi

Для изучения зарождения и распространения дислокаций несоответствия в гетероструктурах GeSi/Si в установке молекулярной эпитаксии "Катунь" были выращены гетероструктуры с псевдоморфными напряжёнными плёнками твёрдого раствора GeSi c заданным составом, на подложке Si (001).

Для введения дислокаций несоответствия в плёнку GeSi образцы гетероструктур отжигались в атмосфере Ar и H2 . Перед отжигом гетероструктуры были разрезаны на несколько частей, для каждой из которых анализировалась степень релаксации до и после отжига.

Состав слоёв и степень релаксации механических напряжений после отжига определялись из рентгеновских кривых качания, записанных для отражений (113) и (224), а так же вычислялась по результатам непосредственного наблюдения следов скольжения дислокаций в АСМ и по картинам просвечивающей электронной микроскопии.

2.2.1 Исследуемые образцы

Эпитаксиальные слои твёрдого раствора GexSi1-x выращивались на подложках Si(001) в установке молекулярно лучевой эпитаксии "Катунь". Скорости роста составляли 0.01 – 0.3 нм/с для Si и 0.006-0.04 нм/с для Ge в зависимости от состава выращиваемой плёнки.
