Дипломная работа: Выращивание плёнки GeSi и CaF2 на кремниевых подложках

Для проведения эксперимента были выращены структуры E9 и F9. Рост эпитаксиальных структур серии Е9 начинался с выращивания 50 нм Si буферного слоя при температуре подложки (Тп) 700 °С. После этого, при Тп = 350 °С производился рост 50 нм низкотемпературного буферного слоя Si. Затем выращивалась плёнка GexSi1-x с содержанием Ge = 0.32. После выращивания плёнка закрывались 5 нм слоем кремния.

Для гетероструктур серии F9 состав и порядок выращивания слоев аналогичен, отличие состоит в пониженном содержании Ge в слое GexSi1-x – доля германия составляет 0.22, а так же в отсутствии прикрывающего слоя Si.

Основные параметры выращенных гетероструктур представлены в таблице 2.1

Таблица 2.1 Состав гетероструктур

После проведения роста для каждой из гетероструктур была измерена степень релаксации плёнки GeSi, эпитаксиально выращенной на ее поверхности. Степень релаксации измерялась по кривым качания рентгеновской дифракции (рис. 2.2, 2.3) и уточнялась путём наблюдения следов скольжения дислокаций в АСМ (рис. 2.4, 2.5).

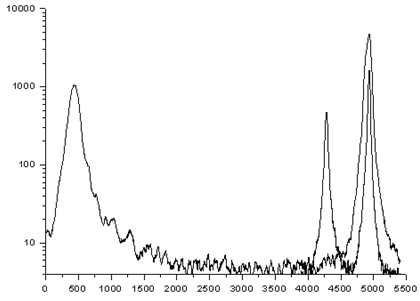

Рис. 2.2 Кривые качания рентгеновской дифракции полученные для гетероструктуры Е9. Степень релаксации плёнки: 0%.

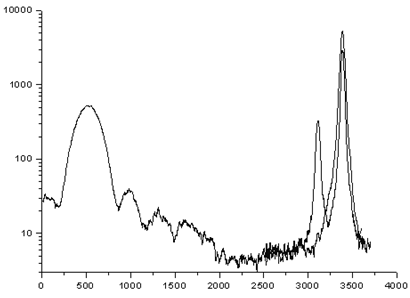

Рис. 2.3 Кривые качания рентгеновской дифракции полученные для гетероструктуры F9. Степень релаксации плёнки: 0%.

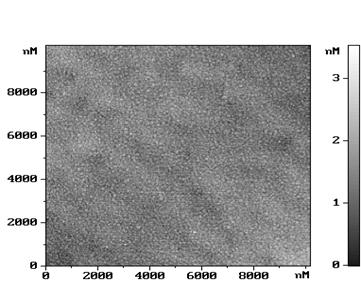

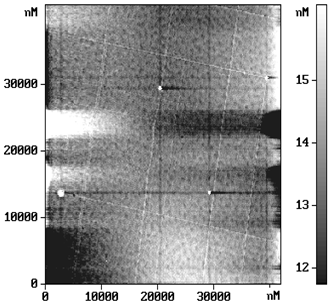

Рис. 2.4 фотография поверхности образца Е9 полученная с помощью АСМ

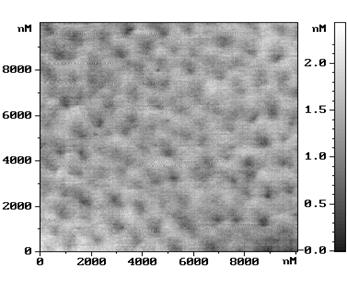

Рис. 2.5. фотография поверхности образца F9 полученная с помощью АСМ

На рисунках 2.2 и 2.3 приведены кривые качания рентгеновской дифракции полученные для гетероструктур Е9 и F9. Видно, что между главными пиками, образованными подложкой и пленкой, наблюдаются осцилляции промежуточных максимумов, что свидетельствует о высокой степени совершенства выращенной плёнки.

На рисунках 2.4 и 2.5 представлены фотографии поверхностей гетероструктур Е9 и F9, полученные с помощью АСМ до отжига. Поверхности гетероструктур достаточно гладкие: высота микрорельефа не превышает 15 Ǻ, структура поверхности имеет высокую степень совершенства, следов скольжения дислокаций не наблюдается, чужеродные частицы на поверхности отсутствуют.

По данным рентгеновской дифракции и АСМ для обоих гетероструктур получены нулевые значения релаксации, таким образом, можно говорить, что была выращена псевдоморфная плёнка GeSi.

2.2.2 Релаксация пленок

Отжиг образцов серии Е9 проводился при температуре 350 °С, одинаковой для всех образцов этой серии. Отжиг проводился в атмосфере Ar и H2 , время отжига варьировалось от 10 мин. до 1,5 часов для разных образцов.

После отжига степень релаксации определялась по кривым качания рентгеновской дифракции. Поскольку для данного метода погрешность измерения релаксации составляет (< 1 %), то при малой степени релаксации для образцов Е9/1 и Е9/5 она уточнялась путём наблюдения следов скольжения дислокаций в АСМ.

Основные параметры отжига образцов серии Е9 сведены в таблицу 2.2

Таблица 2.2 Параметры отжига образцов серии Е9

* – по данным рентгеновской дифракции

Видно, что степень релаксации механических напряжений с увеличением времени отжига увеличивается, однако для образца Е9/6, отожженного в водороде полученное значение релаксации в 4,5 раза ниже, чем для образца Е9/2 отожжённого в аргоне такое же время. На рисунке 2.6 представлен график зависимость степени релаксации от времени отжига.

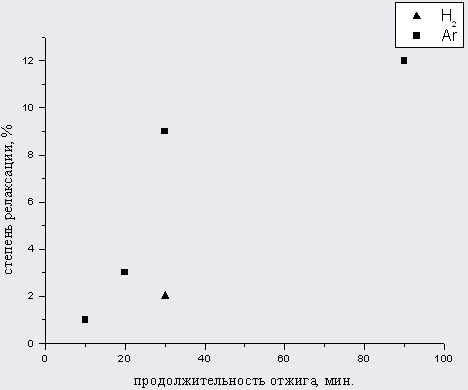

Рис. 2.6 Зависимость степени релаксации от времени отжига. Т=350 °С

Более очевидно влияние поверхности проявляется на электронно-микроскопических снимках образца E9/1, отожжённого 10 мин в Ar. Отчётливо видны дислокации несоответствия, оканчивающиеся выходящими на поверхность сегментами – пронизывающими дислокациями (рис. 2.7). Обращает на себя внимание тот факт, что значительная часть дислокационных групп имеет форму креста. Можно считать, что в этих случаях на пересечении взаимно-перпендикулярных дислокаций находится дислокационный источник. На картине ПЭМ видно, что, как правило, изображения отрезков дислокаций многкратно накладываются друг на друга так, что видны только выходящие на поверхность сегменты. Следовательно, дислокационные источники, испускали дислокационные петли многократно, одну за другой. На фрагменте гетероэпитаксиальной плёнки, представленной на рис. 2.7, на каждый источник приходится в среднем, 4 дислокации несоответствия, каждая из которых ограничена 2 пронизывающими дислокациями. После отжига 10 минут плотность пронизывающих дислокаций в плёнках GeSi составляла 1.1*108 см-2, а степень пластической релаксации этого образца – 1%. Увеличение длительности отжига до 30 и 90 минут приводит к образованию сплошной дислокационной сетки, что не позволяет выявить места генерации ДН.

Как видно из таблицы 2, при увеличении длительности отжига от 10 до 90 минут степень релаксации плёнки, а следовательно, и плотность пронизывающих дислокаций возрастает примерно на порядок величины, что свидетельствует о продолжающемся действии уже существующих центров зарождения, и/или о появлении новых источников во время отжига.

На рисунке 2.9 представлен увеличенный фрагмент электронно-микроскопического изображения поверхности образца Е9/1. Стрелками А и В отмечены два участка поверхности, содержащие источники дислокационных полупетель. На участке А отчётливо видно (см. также схему к рисунку 2.9), что дислокационная полупетля малого размера находится на линии, соединяющей выходящие на поверхность плёнки концы пронизывающих сегментов большой дислокационной полупетли. Следовательно, можно считать, что обе дислокационных полупетли были образованы одним дислокационным источником. Этот позволяет предположить, что зарождение дислокационных полупетель происходит на поверхности плёнки. В этом случае только одна полупетля достигла границы раздела, образовав одну дислокацию несоответствия.

Во втором случае (источник В) наблюдается четыре дислокации несоответствия, распространяющиеся за счёт скольжения пронизывающих сегментов, обозначенных буквами a – d. Расположение их в одинаковой плоскости скольжения и один и тот же наклон в направлении скольжения (один из двух возможных в этом случае наклонов) свидетельствуют о том, что эти дислокационные сегменты, по-видимому, имеют одинаковый вектор Бюргерса, а дислокационный источник является многоразовым.

Еще более четко поверхностное зарождение дислокационных петель видно на Рис.2.8, где представлено ПЭМ изображение поперечного среза образца Е9/1 в плоскости (110). Анализ поперечных срезов позволил установить, что источники ДН локализованы в приповерхностной области эпитаксиальной плёнки. На рис. 2.8 кроме изображения двух фрагментов поперечного среза гетеросистемы GeSi /Si представлены соответствующие им схемы конфигураций дислокационных линий. На этих изображениях отчётливо видны дислокационные полупетли, распространяющиеся с поверхности вглубь плёнки, а также полупетли, уже достигшие границы раздела и сформировавшие отрезки дислокаций несоответствия. На основании полученных результатов можно предполагать, что активную роль в зарождении дислокаций несоответствия в гетероструктурах играет поверхность.

С этой точки зрения понятна малая релаксация образца E9/6. Известно, что водород, в отличие от аргона, не является инертным газом. Поэтому, при отжиге в атмосфере водорода ковалентные связи молекул вещества, находящегося в приповерхностной фазе, насыщаются, тем самым снижается поверхностная энергия гетероструктуры. В связи с этим можно предположить, что зарождению дислокаций с поверхности каким-то образом препятствует измененное водородом состояние поверхности.

Для того чтобы проверить предположение о влиянии поверхности был проведен ряд дополнительных экспериментов с образцами серии F9. Идея эксперимента была следующей: если уменьшить движущие силы, приводящие к введению дислокаций, то влияние поверхности образца на этот процесс станет более явным. Основной движущей силой для введения дислокаций являются механические напряжения несоответствия, которые определяются составом пленки GeSi. Для того чтобы уменьшить величину механических напряжений необходимо уменьшить содержание германия в пленках. Состав образцов серии F9 удовлетворяет этому условию, поскольку содержание германия в плёнке GeSi для этих образцов составляет 0,22 (для образцов серии Е9 - 0,32).

Рис. 2.7 ЭМ снимки поверхности образца Е9/1 после 10 мин отжига Т=350 °С

Для серии F9 постоянным для всех образцов было время отжига – 10 мин. Отжиг проводился в атмосфере Ar и H2 , температура отжига варьировалось от 500 °С до 700 °С для разных образцов.

После отжига степень релаксации определялась по результатам наблюдения следов скольжения дислокаций в АСМ.

Основные параметры отжига образцов серии F9 сведены в таблицу 2.3

Таблица 2.3 Параметры отжига образцов серии F9

* – по данным АСМ.

Как видно из таблицы, при отжиге образцов в атмосфере водорода релаксации не наблюдалось вплоть до температур 600 °С. Только по достижении 700 °С плёнка GeSi начала релаксировать. Однако и в этих условиях наблюдаемая величина релаксации незначительна и составляет порядка сотых процента. Отжиг в атмосфере Ar при 600 °С даёт величину релаксации плёнки на порядок большую, по сравнению с отжигом в водороде при 700 °С. Тот факт, что отжиг в водороде вплоть до температуры 600 °С не приводит к релаксации образцов серии F9 позволяет сделать вывод, что в данных условиях дислокации вводятся только с поверхности.

Ниже представлены снимки поверхности образцов F9/3 и F9/4, полученные с помощью АСМ. Видны следы скольжения дислокаций, неодинаковая толщина линий, обусловлена разной высотой ступеней, образованных продвижением дислокаций, что свидетельствует об их многократном прохождении вдоль линий скольжения.

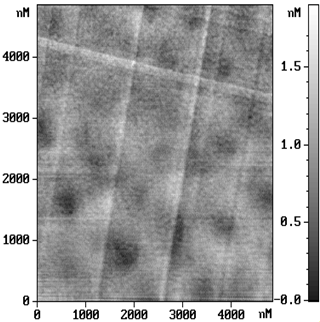

Рис. 2.10 Снимки поверхности образца F9/3 после отжига в Ar 10мин. Т = 600 ° С

Рис. 2.11 Снимки поверхности образца F9/4 после отжига в Н2 10мин. Т = 700 ° С

2.2.3 Анализ и обсуждение результатов

Поскольку предварительный анализ результатов был проведён в экспериментальной части, то здесь ограничимся их кратким обзором и перейдём к выводам. Для исследования процессов зарождения и распространения дислокаций в твёрдых растворах GeSi, на поверхности подложки монокристаллического кремния (001) методами МЛЭ была выращена псевдоморфная плёнка GeSi. Вследствие низкой температуры роста (300 °С) удалось получить плёнки с толщинами на порядок большими критических для данного состава. Далее, при последующем низкотемпературном отжиге (350 °С) удалось зафиксировать начальную стадию пластической релаксации плёнки GeSi. При анализе результатов отжига образцов серии Е9 была обнаружена существенная разница в степени релаксации образцов, отожженных в разных атмосферах. Отжиг в атмосфере водорода приводит к существенному снижению темпов релаксации. В связи с этим было выдвинуто предположение о том, что в зарождении дислокаций значительную если не ведущую роль играет поверхность. Это предположение было подтверждено при исследовании поперечных срезов образца Е9/1, полученных с помощью ПЭМ. На снимках отчётливо видно, что зарождение дислокационных петель происходит с поверхности. Так что, судя по всему, на поверхности действуют источники ДН, причём эти источники являются многоразовыми, т. к. испускание дислокационных полупетель источниками происходило многократно. Меньшая степень релаксации при отжиге в атмосфере водорода объясняется тем, что водород, насыщая ковалентные связи, уменьшает поверхностную энергию вещества, блокируя тем самым поверхностную диффузию, что мешает образованию на поверхности атомных структур, которые могли бы являться концентраторами напряжений, приводящими к зарождению дислокационных полупетель с поверхности. К сожалению, для анализа места генерации ДН подходил только один образец серии Е9, отжиг которого проводился в течение 10 минут, т. к. увеличение длительности отжига до 30 и 90 минут приводило к образованию сплошной дислокационной сетки, что не позволило выявить места генерации ДН. Для того чтобы более чётко зафиксировать роль поверхности в зарождении дислокаций несоответствия, был проведен ряд дополнительных экспериментов с образцами серии F9, которые отличались пониженным содержанием германия в плёнке и меньшей толщиной самой плёнки. Отжиг образцов этой серии дал картину еще большей зависимости релаксации от атмосферы отжига: в атмосфере водорода плёнка GeSi начала релаксировать только по достижении 700 °С, в то время как отжиг в аргоне даёт величину релаксации плёнки на порядок большую при 600 °С. Это явилось дополнительным подтверждением предположения о влиянии поверхности на зарождение дислокаций несоответствия.

2.3 Выращивание гетероструктур CaF2/Si

2.3.1 Исследуемые образцы

Эпитаксиальные плёнки CaF2 выращивались на подложках Si(111) в установке молекулярно лучевой эпитаксии "Катунь". Скорости роста составляли 0.041 – 0.091 нм/с, температуры роста 550-750 °С, в зависимости от образца. После проведения роста методами эллипсометрии были измерены толщины выращенных плёнок. После отбраковки по признакам: наличие карбида на поверхности подложки после очистки, невозможность измерения толщины пленки вследствие сильной деформации образца, и т.д., для изучения были отобраны образцы №№ 76, 77 и 253. Основные параметры этих гетероструктур представлены в таблице 2.4

Таблица 2.4 Строение гетероструктур CaF2/Si
