Курсовая работа: Электроснабжение населенного пункта. Строительство питающих и распределительных сетей

Напряжение питающих линий предварительно определим по формуле Стилла:

 , (14)

где  - расчетное напряжение;

- длина линии от источника до питающей подстанции, км;

 – расчетная мощность, передаваемая по линии, МВт.

Таблица 5

Выбор номинальных напряжений питающих линий

Напряжение всех питающих линий выбираем 10 кВ.

2.5 Выбор конфигурации распределительных сетей

Конфигурация распределительных сетей выбирается так. К одной питающей подстанции подключается 4-7 отходящих линий 10 (20,35) кВ. Нагрузка на одну ВЛ 10 кВ должна составлять около 500…1000 кВА, а на распределительные линии 20 или 35 кВ – соответственно больше. Конфигурация линий в курсовом проекте намечается по кратчайшему расстоянию.

Конфигурация распределительных сетей представлена на рисунке 1.

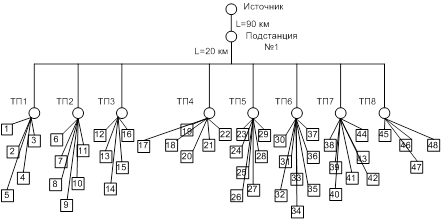

Рисунок 1 - Конфигурация распределительных сетей

2.6 Выбор вариантов схемы электроснабжения

Выбор схемы электроснабжения по условию надежности должен производиться в соответствии с показателем надежности. За него в настоящее время принимается в сельских сетях эквивалентная продолжительность отключения Тэкв, равная 15 ч в год на шинах высшего напряжения потребительских ТП для 2 и 3 категории, и 1-2,5 ч для потребителей 1 категории.

К потребителям первой категории относятся молочные комплексы, действующие с поголовьем 800 коров и более, вновь проектируемые – 400 коров; свинокомплексы на 12000 и более свиней в год; комплексы, действующие по выращиванию и откорму молодняка крупного рогатого скота 10 тыс. голов в год и более и 5 тыс. голов –вновь проектируемые; птицефабрики на 100 тыс. кур-несушек или 1 млн. бройлеров.

К потребителям второй категории относятся фермы крупного рогатого скота молочного направления, а также фермы и птицефабрики с меньшей производственной мощностью.

К потребителям третьей категории относятся все остальные сельскохозяйственные потребители.

В нашем случае потребители относятся ко второй и третьей категории.

Расчетная продолжительность отключений потребителя в общем случае определяется по формуле:

 , (15)

где Тп, Ттп, Тр – соответственно эквивалентное время отключения питающей линии, питающей подстанции и распределительной линии.

Продолжительность отключений питающих и распределительных линий:

, (16)

,

где  - длина питающей, распределительной линии, км;

 - удельная эквивалентная продолжительность отключений в год, ч/км.

Для однотрансформаторных подстанций Ттп =12ч/год, для двухтрансформаторных Ттп =0ч/год.

При проектировании необходимо обеспечить заданный уровень надежности путем автоматического секционирования различных элементов питающих и распределительных сетей, применяя эти средства с наименьшими приведенными затратами.

Для потребителей 2 и 3 категории рекомендуется два трансформатора на питающей подстанции, если:

- расстояние до ближайшей соседней подстанции превышает 45 км;

- преграды на местности не дают возможность резервировать хотя бы одну распределительную линию;

- расчетная нагрузка подстанции более 6300 кВА.

На всех питающих подстанциях выбираем два трансформатора.

Для подстанции с двумя трансформаторами должно быть обеспечено двустороннее питание.

При отсутствии резервирования по распределительным сетям выбор установленной мощности трансформаторов производится по условию отключения одного из трансформаторов по формуле:

 , (17)

где  - номинальная мощность одного трансформатора;

 - расчетная нагрузка подстанции;

 - коэффициент допустимой аварийной перегрузки, принимаем 1,63.

Определение номинальной мощности трансформаторов по условию нормального режима производится по экономическим интервалам нагрузки с учетом допустимых систематических перегрузок таким образом, чтобы:

, (18)

Данные расчетов сводим в таблицы 6,7.

Таблица 6

Вариант 1

Таблица 7
