Курсовая работа: Привод ленточного конвеера

α — угол профиля конуса; α = 230

ρ— угол профиля конуса; ρ= 50

Dm— средний диаметр окружности, мм:

d—диаметр вала, мм

f—коэффициент трения, f =0,15.

На выходном валу редуктора устанавливают, в соответствии с заданием, муфту (муфта зубчатая), которая хорошо компенсирует все возможные смещения осей валов – осевые, радиальные и угловые и применяется для передачи вращающих моментов без смягчения ударов, поэтому относится к группе жестких компенсирующих муфт.

Муфта состоит из двух закрепленных на концах валов втулок с наружными зубьями эвольвентного профиля и охватывающей их обоймы с внутренними зубьями. Таким образом, передача вращающего момента осуществляется зубчатыми парами.

Для компенсации смещений валов в муфтах предусмотрены торцевые зазоры , вершины зубьев втулок обрабатываются по сферической поверхности, зубчатое зацепление выполняют с увеличенными боковыми зазорами, а боковым поверхностям зубьев придают бочкообразную форму.

Детали зубчатых муфт изготовляют из стали 40 или из стального литья. Зубья втулок термообрабатывают до твердости не ниже 42 НRСэ, а зубья обойм — не ниже 37 НRСэ. Для уменьшения интенсивности изнашивания зубьев в муфту заливают смазочный материал большой вязкости.

Таблица

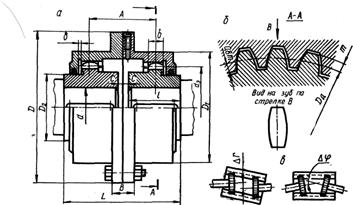

Рис.9.2 Муфта зубчатая

Считают, что нагрузка распределяется равномерно между всеми зубьями и что контакт зубьев происходит в пределах всей длины b и рабочей высоты h=l*m+0,8m, которая складывается из высот головок зуба втулки и зуба обоймы.Муфта рассчитывается из условия прочности смятие

σ = Т/(0,9*b*Dд 2) ≤ [σcм] = 120…150 МПа

где р —давление на поверхности зубьев, МПа; b — длина зуба, мм;

Dд—диаметр делительной окружности, мм: Dд =m*z ; z—число зубьев втулки; m —модуль зацепления, мм; [р]=12...15 МПа—допускаемое давление.

Зубчатые муфты изготовляют двух типов: нормальные МЗ и удлиненные МЗП с промежуточным валом.

Таблица

Выбираем муфту типа МЗ. Для диаметра вала не более 50 мм b=15, число зубьев

z=38,

Тр*10 –3 =1,4 Нм,

D1=120 мм, D= 180 мм, L= 140 мм, A=80 мм,

Dд =m*z=2*38=76 мм

σ = Т/(0,9*b*Dд 2)=852,45 *1000/0,9*15*76 2 =10,9 МПа

10,9 МПа ≤ 120 МПа. – условие выполняется.

Таблица

10. Определение размеров корпуса

Размеры корпуса редуктора определяются числом и размерами размещенных в нем деталей, относительным их расположением в пространстве и величиной зазоров между ними. С увеличением размеров корпуса увеличиваются его масса и стоимость. Поэтому обычно стремятся к созданию корпусов минимальных размеров.
