Курсовая работа: Привод ленточного конвеера

Находим нормальное и касательное напряжение в опасном сечении:

sа=sи=М/W

W=π×d3/32=3,14×503/32=8942мм2

sа=909253 /8942=87,7МПа

τа=τм=Т/(2×Wк)

Wк=π×d3/16=3,14×603/16=178168мм2

τа=870850 /(178168×2)=23,8 МПа

Определяем коэффициенты запаса прочности по нормальным и касательным напряжениям:

Ss=s-1/(ks×sa/εs+ψs×sn)

Sτ=τ-1/(kτ×τa/ετ+ψτ×τm)

где: kτ и ks - эффективные коэффициенты концентрации напряжений при изгибе и кручении,

ετ и εs - коэффициенты, учитывающие снижение механических свойств металла с ростом размеров заготовок,

ψτ и ψs - коэффициенты учитывающие влияние постоянной составляющей цикла на усталость вала.

ks=1,75; kτ=1,5; εs=0,81; ετ=0,7; ψs=0,25; ψτ=0,15 [1.c.300]

Ss=313,5/(87,7×1,75/0,81+0,25×0)=2,1

Sτ=170/(1,5×23,8/0,7+23,8×0,15)=5,3

Таблица

Определяем общий коэффициент запаса:

S=Ss×Sτ/

S=2,1×5,3/=2,75

Назначаем квалитеты точности и шероховатость поверхностей.

Вал выполняют по следующим квалитетам точности: под муфтой h6, под уплотнением к7, под подшипником к6, под колесом h8.

Назначаем следующие шероховатости поверхностей вала Rа мкм: под муфтой 0,8; под уплотнением 0,25; под подшипником 0,8; на остальных поверхностях 6,3.

Таблица

5. Подбор и расчет муфт

На выходном валу редуктора устанавливают, в соответствии с заданием, муфту (муфта зубчатая), которая хорошо компенсирует все возможные смещения осей валов – осевые, радиальные и угловые и применяется для передачи вращающих моментов без смягчения ударов, поэтому относится к группе жестких компенсирующих муфт.

Муфта состоит из двух закрепленных на концах валов втулок с наружными зубьями эвольвентного профиля и охватывающей их обоймы с внутренними зубьями. Таким образом, передача вращающего момента осуществляется зубчатыми парами.

Для компенсации смещений валов в муфтах предусмотрены торцевые зазоры , вершины зубьев втулок обрабатываются по сферической поверхности, зубчатое зацепление выполняют с увеличенными боковыми зазорами, а боковым поверхностям зубьев придают бочкообразную форму.

Детали зубчатых муфт изготовляют из стали 40 или из стального литья. Зубья втулок

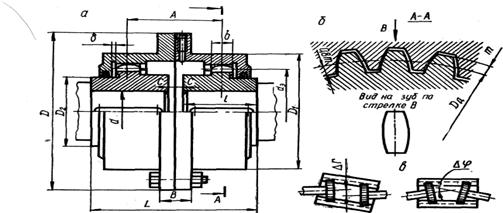

Рис.5.1 Муфта зубчатая

Таблица

термообрабатывают до твердости не ниже 42 НRСэ, а зубья обойм
