Курсовая работа: Проектирование технологического процесса участка сортировки шпона и изготовления фанеры цеха по производству фанеры

Определяем расход сырья на изготовление фанеры, сырого и сухого шпона.

Расход сырья на 1 м3 готовой фанеры, R:

Расход сухого шпона на изготовление 1 м3 готовой фанеры, R4:

Расход сырого шпона на изготовление 1 м3 сырого шпона, R5:

Расход сырья на изготовление 1 м3 сырого шпона, R6:

Поверить правильность расчетов можно из выражения:

5. Составление баланса сырья

Баланс сырья составляют на основании расчетов по расходу сырья.

Общее количество перерабатываемого сырья в смену выбирается из таблицы 7, графа 12.

Количество выпускаемой фанеры – таблица 6, графа 6.

Количество отходов берется из соответствующих граф таблиц 6 и 7.

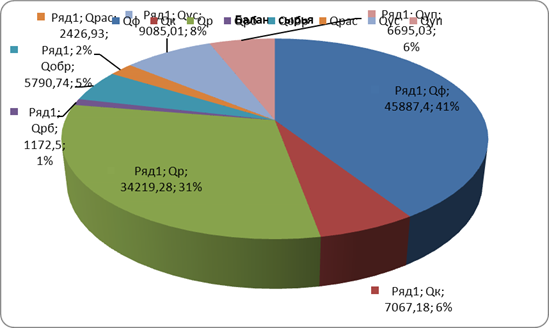

Количество выпускаемой фанеры, отходов и потерь в сумме соответствует количеству перерабатываемого сырья (в м3 и %). Баланс сырья сводим в таблицу 8.

Таблица 8 – Баланс сырья на 1 м3

6.  Расчет количества клеематериалов

При изготовлении фанеры определяется производственный расход клея в кг. на 1 м3, учитывающий все возможные потери клея как при его изготовлении, так и при использовании.

Потребное количество жидкого клея на 1 м3 фанеры, Qж, определяем по формуле:

где q – техническая норма расхода, г/м2;

т – слойность фанеры;

К0 – коэффициент, учитывающий потери клея при обрезке материала, К0 = Fн / F0;

Fн – площадь листа склеиваемого материала до его обрезки, м2;

F0 – площадь листа фанеры после его обрезки, м2;

Кп - коэффициент, учитывающий потери клея при его изготовлении и последующем использовании, Кп = 1,03–1,05;

Sф – толщина фанеры, мм. Техническая норма расхода клея выбирается из таблицы п4.1, приложение 4 [3, с. 56]. Принимаем, q = 110, 140, 110 г/м2 фанерам каждой толщины соответственно.

Потребное количество клея на годовую программу:

Полученные результаты заносим в таблицу 9.

Таблица 9– Расчет клея

7.  Установление производственного задания для проектируемого участка

Задание для проектируемого участка составляется согласно расчетам расхода сухого, сырого шпона и сырья на заданную годовую программу выпуска фанеры.

Производственной программой участка сортировки шпона является количество сухого шпона в год, выходящего из сушилок (таблица 6, графа 18).

Производственной программой участка изготовления фанеры является количество выпускаемой фанеры в год (таблица 6, графа 6).

Производственной программу составляем по таблице 10.

Таблица 9 – Годовая производственная программа для проектируемого участка

8. Выбор и расчет оборудования на участке сортировки шпона и изготовления фанеры
