Курсовая работа: Технология производства и упаковывания мороженого

Смесь подводится к патрубку 8, расположенному в верхнем днище, и заливается в резервуар через пеногасящую трубу. В центре нижнего днища находится сливной кран 1, который снабжен приспособлением 2 для его открывания на расстоянии. Количество смеси в резервуаре измеряют уровнемером поплавкового типа с сигнализатором максимального уровня. Всплывая, поплавок 9 воздействует на микропереключатель, в результате срабатывает сигнальная лампа. Техническая характеристика резервуаров для молока приведена в табл. 4.5.

Рис. 4.6. Резервуар РМВЦ-6 для хранения молока

1 - сливной кран; 2 - приспособление для открывания сливного крана; 3 - кран для отбора проб; 4 - привод мешалки; 5 - люк;

6 - оправа термометра; 7 - светильник; 8 - приемный патрубок;

9 - поплавок указателя уровня; 10 - корпус резервуара;

11 - изоляция; 12 - кожух; 13 - опоры резервуара; 14 - фундамент.


Таблица 4.6 Технические характеристики резервуара РМВЦ-6

Показатели Значение
Рабочая вместимость, л 6000
Толщина термоизоляции, мм 37,5

Коэффициент теплопередачи, Вт/м2 • °С

1,45

Частота вращения мешалки, с-1

5,6
Мощность электродвигателя мешалки, кВт 0,27
Расчетное повышение температуры продукта при хранении за 12 ч, °С 1

Занимаемая площадь, м2

4,37
Масса, кг 1050

Фризер ОФИ (рис.4.7) состоит из станины, замораживающего цилиндра с мешалкой и ножами, насосов, расходного бачка для смеси с поплавковым клапаном, привода. Предназначен для выработки мороженого различных видов на молочной основе, в том числе с наполнителями (в виде порошка, пюре, сиропов), а также плодово-ягодного.

На станине 3 горизонтально расположен замораживающий цилиндр 7. Наружная поверхность рубашки цилиндра покрыта изоляцией и стальным кожухом. Спереди цилиндр закрывается крышкой, имеющей выходной патрубок для мороженого с трехходовым краном 6. В выходном патрубке расположен клапан противодавления, которым можно регулировать давление продукта в цилиндре.

Мешалка цилиндра состоит из наружного корпуса с окнами, внутренней лопасти, взбивателя и двух ножей. Взбиватель представляет собой кольца, соединенные четырьмя стержнями. Цапфа взбивателя вставляется в переднюю крышку цилиндра и таким образом обеспечивает взбивателю неподвижность. Ножи надеваются на шпильки. Корпус мешалки своей шейкой соединяется с приводным валом предохранительной латунной шпилькой. Шейка вала мешалки у выхода из задней крышки цилиндра уплотняется сальником.

Шестеренные продуктовые насосы 10 состоят из корпуса, двух крышек (передней и задней), двух шестерен. Вал ведущей шестерни уплотняется сальником из чашки и кольца. Внутри чашки заложена резиновая кольцевая прокладка, упирающаяся в пружину. Расходный бачок 9 крепится на кронштейне к стенке картера. Воздушная прослойка между стенками расходного бачка выполняет роль тепловой изоляции, уменьшающей нагрев смеси мороженого. Бачок снабжен поплавковым клапаном автоматического действия, через который поступает смесь и регулируется ее уровень. Внизу расположен кран для забора смеси. В бачке находится сетка для процеживания смеси.

Во внутренней полости станины расположены электродвигатель - привод мешалки и насосов фризера, системы передач и механизм вариатора.


Рис. 4.7. Фризер марки ОФИ

1 – аккумулятор жидкого аммиака; 2 – трубопровод жидкого аммиака; 3 - станина; 4 – регулирующий маховик вариатор;

5 – трехходовой аммиачный запорный кран; 6 – трехходовой кран выпуска мороженого; 7 – цилиндр ; 8 – двухрядная звездочка для привода мешалки; 9 – расходный бачок для смеси; 10 – продуктовые насосы; 11 – насадка для выпуска мороженого; 12 – пульт управления.


Холодильная система фризера ОФИ - аммиачная, циркуляционная. Под цилиндром 7 расположен аммиачный аккумулятор 1. Он представляет собой сосуд, в котором всегда содержится запас жидкого аммиака. В днище аккумулятора расположен инжектор. Жидкий аммиак под давлением конденсации (0,8-1,0 МПа) проходит фильтр и, разветвляясь, поступает к инжектору и к аккумулятору. Жидкий аммиак, выйдя из узкого сопла инжектора в виде струи, попадает в аккумулятор, при этом давление его снижается до давления испарения, а скорость резко возрастает. Приобретая большую скорость, эта струя захватывает жидкость из аккумулятора и поднимает ее по подающей трубе вверх во внутреннюю полость рубашки цилиндра.

Омывая стенки цилиндра, жидкий аммиак кипит за счет тепла смеси и мороженого, находящихся в цилиндре. Пары аммиака направляются во всасывающую магистраль через регулятор давления испарения аммиака.

Пуск фризера производят в определенной последовательности. Открывают запорные вентили на всасывающей линии аммиака, затем на жидкостной. Открывают запорные жидкостные вентили перед фризером и заполняют аккумулятор аммиаком до половины. Заполняют смесью расходный бачок. Немного приоткрывают регулятор давления испарения, для чего отпускают пружины, вывернув нажимной винт за маховичок. Открывают доступ смеси к продуктовым насосам. Включают электродвигатель, при этом ручку вариатора поворачивают в положение наименьшей скорости. Как только из цилиндра фризера пойдет смесь, открывают подачу аммиака к инжектору, переключают в рабочее положение трехходовой аммиачный запорный кран (повертывают рукоятку так, чтобы риска на штоке крана расположилась вертикально). При этом начинается питание аммиаком рубашки цилиндра.

Затем производят необходимую регулировку фризера, и, как только будет выходить мороженое требуемого качества, трехходовой выпускной кран переключается на подачу мороженого в насадку для расфасовки.

Смесь для мороженого подается в расходный бачок фризера самотеком или насосом через поплавковый клапан. Из расходного бачка ее забирает насос первой ступени и подает к насосу второй ступени. Насос второй ступени имеет большую производительность, работает с недогрузкой, поэтому подсасывает воздух через специальный воздушный клапан. Насыщенная воздухом смесь непрерывно подается под давлением насоса второй ступени в рабочий цилиндр, и под действием этого давления выдается готовое мороженое.

Корпус мешалки цилиндра, внутренняя лопасть ее и ножи вращаются в одном направлении, а взбиватель неподвижен. При вращении мешалки лопасть отбрасывает продукт на стержни взбивателя, ножи прижимаются к стенкам цилиндра и непрерывно срезают с них тонкий слой намерзающего мороженого. При выходе мороженого из цилиндра давление падает, и воздушные пузырьки расширяются, увеличивая взбитость мороженого.

Мороженое из цилиндра вытесняется сплошной струей насосом второй ступени. Оно идет по выходному патрубку через открытый трехходовой продуктовый кран, преодолевая сопротивление пружины клапана противодавления.

Остановку и выключение фризера производят в следующем порядке. Прекращают подачу смеси в расходный бачок и переключают трехходовой запорный аммиачный кран в нерабочее положение. Затем закрывают запорные вентили на инжекторной линии перед поплавковым регулятором уровня.

Как только из фризера пойдет жидкая смесь, устанавливают вариатор в средне положение и выключают электродвигатель. Закрывают главный жидкостный вентиль у фризера. После остановки фризер разбирают и моют.


Таблица 4.7 Технические характеристики фризера ОФИ

Показатели Значение
Производительность, кг/ч 250-400
Емкость расходного бачка для смеси, л 25
Размеры цилиндра, мм длина

945

105

Внутренний диаметр

Поверхность охлаждения цилиндра, м2

0,25
Давление фризерования смеси, МПа До 0,5
Температура кипения аммиака или температура рассола -30..-37

Занимаемая площадь, м2

1,82
Масса, кг 1350

Экструзионно-формовочный автомат фирмы «RHEON» модель Cornucopia® KN135 (рис. 4.9) способен работать с разнообразными видами пищевых материалов, начиная от кондитерских масс и заканчивая мясными и рыбными фаршами. Cornucopia® KN135 снабжен новым запатентованным видом диафрагмы, благодаря которой можно получать продукцию высшего качества. Автомат производит изделия массой от 10 грамм до 150 грамм. Также возможно использование разнообразных дополнительных опций, таких как «Устройство для внедрения цельной начинки».

Размер изделия(10 ~ 150 г)

Соотношение начинки и оболочки (1:0 ~ 0:1)

Длина изделия

Рис. 4.8. Способы формования автоматом фирмы Rheon

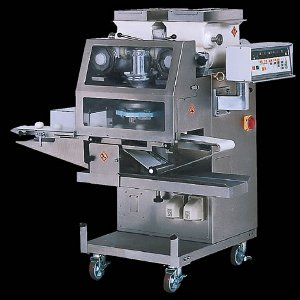

Рис. 4.9. Экструзионно-формовочный автомат Rheon Cornucopia® KN135

Процесс формования изделия происходит следующем образом: продукт загружаются в специальные бункера. Далее происходит постепенное нагнетание ингредиента в формовочный узел автомата, где осуществляется точная дозировка изделия. Затем, экструзия отсаживается с помощью диафрагмы. При использовании начинки диафрагма не обрезает, а завальцовывает изделие и начинка равномерно распределяется внутри.

Таблица 4.8 Технические характеристики экструзионно-формовочный автомата Rheon Cornucopia® KN135

Показатели Значение
Масса заготовки сферической, круглой или цилиндрической формы, г/шт 10-150
Количество изделий (максимум), шт/мин 100
Масса одной заготовки форма брикет ограничений нет
Производительность (при непрерывной экструзии), кг/ч 180
Мощность, кВт 1,09
Загрузочная емкость, л 15

Экструзионно-формовочный автомат Rheon WN055 (рис. 4.10) легкий в обращении, возможна легкая переналадка с сорта на сорт. Имеет точное дозирование компонентов (машина имеет блок памяти до 100 рецептур, достаточно ввести лишь код изделия), точное соотношение начинки и оболочки, которое может меняться в зависимости от выбранной рецептуры. Возможен выпуск изделий, как с начинкой, так и без начинки, размер изделий легко регулируется в широком диапазоне. Машина работает без шума и моется обычной проточной водой. Возможно использование начинок разной консистенции и дисперсности.

В качестве начинки подходят следующие ингредиенты: повидло, варенье, фруктово-ягодная масса; ореховая масса с твердыми частицами; нуга; массы шоколадные, конфетные и маковые; вареное сгущенное молоко; рыбные, мясные, сырные, овощные и многое другое.

При базовой комплектации насадок автомат выпускает изделия: сферической и цилиндрической формы, а также непрерывную экструзию (форма рулет). Для расширения ассортимента можно использовать дополнительные опции.

Экструзионно-формовочный автомат «Rheon WN055» выпускает продукцию в два ряда. По своим возможностям автомат соответствует работе двух однорядных формовщиков «Cornucopia™ KN135».

Рис. 4.10. Экструзионно-формовочный автомат Rheon WN055


Преимущества автомата в его компактности, наличии модернизированного и более расширенного пульта управления. Автомат имеет больше контролирующих компонентов, в следствие чего продукция, произведенная на этом оборудовании, безупречной формы и высшего качества.

Пульт управления автомата включает в себя монитор «Touch Screen». Нажатием на экран, Вы можете переходить от одной программы к другой, от одной функции к другой. Несомненно, вы будете получать невероятное удовольствие, работая на этом сверхлегком в управлении и послушном автомате.

Таблица 4.9 Технические характеристики экструзионно-формовочный автомата Rheon WN055

Показатели Значение
Длина, мм 1735
Ширина, мм 980
Высота, мм 1523
Вес, кг 750
Мощность, кВт 4,3
Вместимость бункеров, л 40
Вес изделия, г От 20 до 120
Количество изделий, максимальное, шт/ч 200
Длина изделия, максимальная, мм 500
Производительность, максимальная, кг/ч 360

Ленточный скороморозильный аппарат АПС-450 (рис. 4. 11) предназначен для замораживания мелкоштучных продуктов питания, например ягод, фруктов, пельменей, блинчиков, мясных продуктов, мороженого и т.д. Продукт поступает в аппарат и перемещается в нем с помощью конвейерных лент. Скорость движения лент регулируется плавно и в широком диапазоне. Ленты выполнены из тканеполимерных или резинотканных материалов, допущенных для контакта с пищевыми продуктами. Замороженный продукт через приемный бункер выводится для подачи на расфасовку.

Страницы: 1, 2, 3, 4, 5, 6, 7, 8
