Курсовая работа: Технология производства и упаковывания мороженого

Рис. 4.11. Ленточный скороморозильный аппарат АПС-450

Продукт, находясь на ленточном конвейере, обдувается потоками холодного воздуха под высоким давлением, направленными на его верхнюю и нижнюю поверхности, благодаря чему происходит быстрое замораживание с минимальными повреждениями структуры продукта и минимальной усушкой в среднем 0,4%.

Транспортные системы могут иметь различное конструктивное исполнение: сетчатый (прямолинейный или спиральный) или ленточный конвейер из нержавеющей стали, люлечный или пространственный конвейер. Туннели удобны для встраивания в технологическую линию (подготовка, технологическая обработка, фасовка, замораживание, упаковка) и характеризуются постоянной производительностью, измеряемой в килограммах замороженной продукции в час. Конструкция туннеля, как правило, оптимизирована под определенный вид (размер) продукта и переход на другой продукт приводит к потере производительности.

Теплоизоляция аппаратов выполнена из "сэндвич" панелей с применением ППУ и окрашенной оцинкованной стали. Металлоконструкции изготовлены из нержавеющей стали.

Таблица 4.10 Технические характеристики ленточного скороморозильного аппарата АПС-450

Агрегат глазирования предназначена для равномерного полного покрытия глазурью изделий в процессе их непрерывного транспортирования.

Корпус АГШ выполнен из окрашенного металла или нержавеющей стали (материал выбирает заказчик). В корпусе установлена темперирующая емкость с встроенным насосом для подачи шоколадной глазури. Над темперирующей емкостью установлен сетчатый транспортер, состоящий из двух частей: приемной - для приема продукции, и рабочей - для глазирования или декорирования продукции. Внутри транспортера установлен нижний разливочный блок, используемый для глазирования нижней части продукции. Над транспортером установлена термокамера, в которой находится рабочая зона. Внутри, над рабочим транспортером, расположен верхний разливочный блок, используемый для нанесения на изделие равномерного слоя шоколадной глазури по всей ширине транспортерной сетки. Также в рабочей зоне установлено сопло для сдува излишков глазури.

Таблица 4.11 Технические характеристики агрегатов глазирования АГШ

На панели управления, установленной в верхней части АГШ, расположен измеритель-регулятор, контролирующий температуру шоколадной глазури и воды.

Инверторы OMRON регулируют скорость движения транспортера, насоса подачи глазури и мощность воздушного потока для сдува излишков глазури.

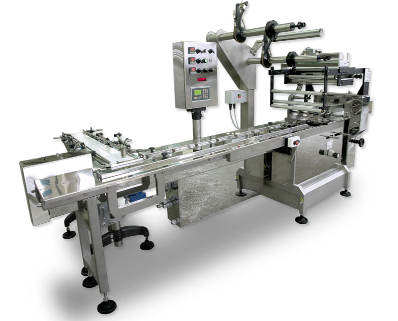

Горизонтальная упаковочная машина «Линепак ФА» (рис. 4.13) предназначена для упаковки штучных изделий в трех шовные пакеты Flow-Pack. Упаковочная машина может использоваться для работы с молочными продуктами (брикеты творожной массы, предварительно упакованные в пергамент, творог, мороженое) в условиях повышенной влажности и входить в состав линии глазированных сырков.

Специально для работы в условиях повышенной влажности линия выполнена из нержавеющей стали. С целью автоматизации процесса производства линия укомплектована системой автоматической укладки продукции (шаговые транспортеры), которая обеспечивает непрерывную подачу продукта с производственной линии на упаковочный автомат. Возможно как правостороннее, так и левостороннее исполнение, а также двустороннее. Линия оснащена термопринтерным датером, узлом размотки пленки с двумя рулонодержателями и устройством центрирования рулонов пленки.

Используемый упаковочный материал: двуосноориентированный полипропилен с одним или двумя термосвариваемыми слоями, комбинированные материалы на основе полипропилена.

Стандартная комплектация упаковочной машины: подающий горизонтальный цепной транспортер; упаковочный модуль с универсальным формирователем пакета; механизм работы по фотометке; механизм размотки и центрирования рулона; датер в поперечном шве (методом тиснения); отводящий ленточный транспортер; счетчик циклов; датчики безопасности; двухпозиционные сварочные губки; два рулонодержателя.

Рис. 4.13. Горизонтальная упаковочная машина «Линепак ФА»

Таблица 4.12 Техническая характеристика упаковочной машины

Машинно-аппаратурная схема показана в приложении 2.
