Дипломная работа: Разработать технологический процесс обработки детали "Вал" в условиях среднесерийного производства

В условиях среднесерийного производства представляется возможным расположить оборудование в последовательности технологического процесса для одной или нескольких деталей, требующих одинакового порядка обработки, со строгим соблюдением принципов взаимозаменяемости при обработке.

При небольшой трудоемкости обработки или недостаточно большой программе выпуска целесообразно обрабатывать заготовки партиями, с последовательным выполнением операций, т.е. после обработки всех заготовок партии на следующей операции. При этом время обработки на различных станках не согласовывается. Заготовки во время работы хранят у станков, а затем транспортируют целой партией.

1.5.2 Выбор оборудования с обоснованием

Учитывая тип производства (среднесерийный), годовую программу выпуска - 2000 шт., а так же габариты детали выбираю следующее оборудование.

Операция 010. Фрезерно-центровальная.

Выбираю полуавтоматический фрезерно-центровальный станок 2Г942.000.

Применение данного станка позволит за короткий промежуток времени отфрезеровать торцы «Вала» и выполнить центровочные отверстия.

Техническая характеристика

Операция 020. Токарная с ЧПУ.

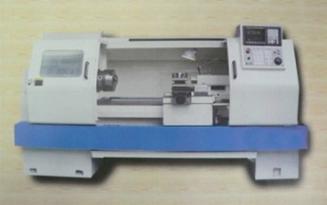

Выбираю токарно-винторезный станок с ЧПУ модели 16К20Ф3

Выбор данного станка обусловлен характером обработки, размерами рабочей поверхности, а так же его мощностью.

Применение станка с ЧПУ позволит уменьшить долю вспомогательного времени, которое растрачивается в рассматриваемых операциях на приёмы, связанные с изменением режимов резания, переходом с обработки одной поверхности на другую, сменой режущего инструмента и т.п. Данный станок позволяет обработку нескольких аналогичных деталей, на одном станке и этим сократит время на переналадку оборудования.

Техническая характеристика станка 16К20Ф3

Операция 025. Фрезерная.
