Дипломная работа: Разработать технологический процесс обработки детали "Вал" в условиях среднесерийного производства

1 – державка

2 – режущая пластина

3 – опорная пластина

4 – прихват

5 – винт

6 – штифт

2. Резец токарный контурный с пластиной Т15К6 (чистовой) ГОСТ 20872-80.

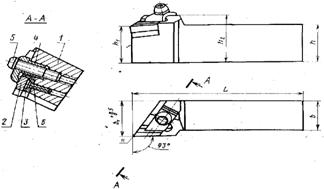

Рис. 12. Резец контурный

Таблица №12.

h, мм b, мм L, мм

h1, мм

h2, мм

b1, мм

R,мм
25 25 150 25 32 32 1,2

1 – державка

2 – режущая пластина

3 – опорная пластина

4 – прихват

5 – винт

6 – штифт

3. Резец канавочный с пластиной Т30К4 со специальной заточкой ГОСТ18884-73.

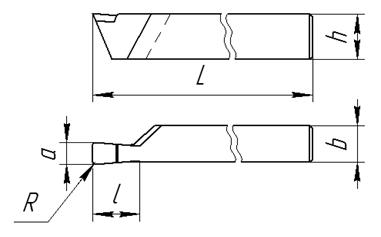

Рис. 13. Резец канавочный

Таблица №13.

h, мм b, мм L, мм l, мм a, мм R, м
25 16 140 40 5 1,0

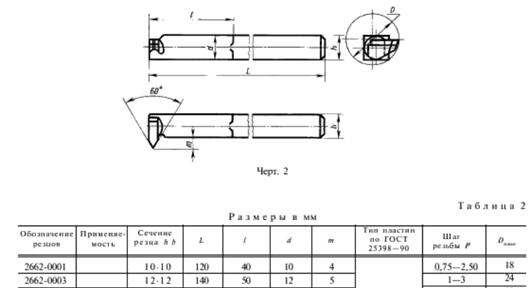

4. Резец резьбовой 2660-0003Т15К6 ГОСТ18885-73.

Для операции 030. Фрезерная с ЧПУ. Вертикально-фрезерный станок 654Ф3.

Переход 01. Фреза концевая с коническим хвостовиком из быстрорежущей стали Р6М5 ГОСТ 17026-71 с использованием переходной втулки 5/3 ГОСТ 13598

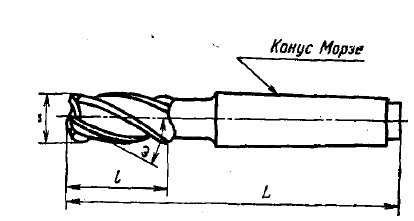

Рисунок 20. Фреза

Таблица 20.

d l,мм L, мм ε, град. Конус Морзе
18 32 117 30 2

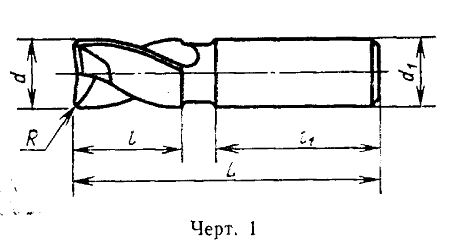

Переход 02.Фреза шпоночная с коническим хвостовиком из стали У12А сделанная по ГОСТ 9140-78.



d

d1

L, мм l,мм

l1,мм

R, не более
22 20 88 22 50 0,4

Переход 03.Сверло спиральное с коническим хвостовиком из быстрорежущей стали Р6М5 ГОСТ 20697-75 с использованием переходной втулки 5/1 ГОСТ 13598

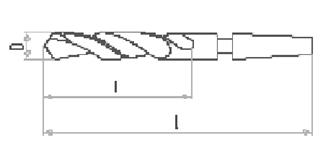

Рисунок 17.Сверло

Таблица 17.

D мм L мм L мм Конус морзе
8,9 90 180 1

Переход 04. Зенковка с коническим хвостовиком коническая из быстрорежущей стали Р6М5 ГОСТ 14959 – 80 с использованием переходной втулки 5/1 ГОСТ 13598

Рисунок 18. Зенковка коническая

Таблица 18.

D, мм L, мм l, мм d, мм
18,00 120 28 4,0

Переход 05. Метчик машинный с коническим хвостовиком из быстрорежущей стали Р6М5 ГОСТ 17927-72 с использование специальной переходной втулки 5/1 ГОСТ 13598

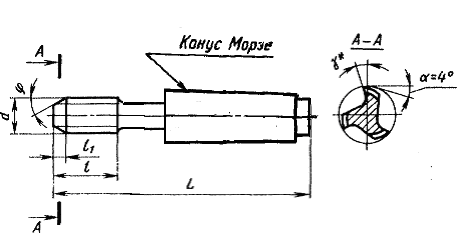

Рисунок 19. Метчик

Таблица 19.

Номинальный диаметр резьбы для рядов

Шаг, Р

L, мм l, мм

l1, мм

d1, мм

Конус морзе
10 1,0 72 22 3,8 8 1

Для операции 030 Сверлильной с ЧПУ. Радиально-сверлильный станок 2М55Ф2.

Переход 01. Сверло спиральное с коническим хвостовиком из быстрорежущей стали Р6М5 ГОСТ 20697-75 с использованием переходной втулки 5/1 ГОСТ 13598

Рисунок 17.Сверло

Таблица 17.

D мм L мм L мм Конус морзе
10,5 90 180 1

Переход 02. Зенковка с коническим хвостовиком коническая из быстрорежущей стали Р6М5 ГОСТ 14959 – 80 с использованием переходной втулки 5/1 ГОСТ 13598

Рисунок 18. Зенковка коническая

Таблица 18.

D, мм L, мм l, мм d, мм
18,00 120 28 4,0

Переход 03. Метчик машинный с коническим хвостовиком из быстрорежущей стали Р6М5 ГОСТ 17927-72 с использование специальной переходной втулки 5/1 ГОСТ 13598

Рисунок 19. Метчик

Таблица 19.

Номинальный диаметр резьбы для рядов

Шаг, Р

L, мм l, мм

l1, мм

d1, мм

Конус морзе
12 1,5 72 22 3,8 8 1

Для операции 040. Шлифовальная. Круглошлифовальный станок 3У131М.

1. Шлифовальный круг КЗу25 СМ1-СМ2 6-7К по ГОСТ 16168-80.

Рис. 23. Шлифовальный круг

Таблица №23.

Диаметр круга, D, мм Высота круга, В, мм
25 40

1.5.5 Выбор мерительного инструмента

Операция 015:

Контролируемые размеры:

685h14мм,– мерительный инструмент штангенциркуль

ШЦ-I-125-0,1 ГОСТ 166-89.

Образцы шероховатости ГОСТ 9378-93.

Рисунок 22. Штангенциркуль

Операция 020:

Контролируемые размеры:

Ш118H14мм, Ш132H14мм, Ш134H14мм, Ш143,5h14мм, Ш145H14мм – штангенциркуль ШЦ-II-250-0,1 ГОСТ 166-89.

3,9h14мм, 11,9Js14мм, 18h14мм, 31,5Js14мм, 35Js14мм, 55h14мм – штангенциркуль ШЦ-I-125-0,1 ГОСТ166-89.

Ш129,6К7мм – калибр-пробка ГОСТ 14821-69

Ш145,4g6мм – калибр-скоба ГОСТ 18356-73

1Ч45є - шаблон для контроля фасок.

Допуск торцевого биения – специальное измерительное приспособление.

Образцы шероховатости ГОСТ 9378-93.

рис.23 Калибр-скоба рис.24 Калибр-пробка

Операция 025:

Контролируемые размеры:

Ш13Н14мм, 14Js14мм, 19Js14мм – штангенциркуль ШЦ-I-125-0,1 ГОСТ166-89

М8-8H – резьбовой калибр ГОСТ 17758-72

45є, 70є, 45є,70є, Ш130мм, Ш200мм, позиционный допуск 4 резьбовых и 4 гладких отверстий – специальное измерительное приспособление.

Образцы шероховатости ГОСТ 9378-93.

рисунок 25. Резьбовой калибр


Операция 035:

Контролируемые размеры:

34Js14мм – штангенциркуль ШЦ-I-125-0,1 ГОСТ166-89

45є, 70є,165є, R12,5H14мм, Ш111, позиционный допуск 3 шлицов – специальный калибр для контроля шлицов

Образцы шероховатости ГОСТ 9378-93

Операция 045:

Ш129К7мм – калибр-пробка ГОСТ 14821-69

Ш145g6мм – калибр-скоба ГОСТ 18356-73

Допуск соосности – калибр для контроля соосности

Допуск радиального биения – специальное измерительное приспособление.

Образцы шероховатости ГОСТ 9378-93.

1.5.6 Расчёт режимов резания на каждую операцию

Операция 010. Фрезерно-центровальная.

Установ А.

Переход 01. Подрезать торец в размер 695-0,1

1.Глубина резания t=2,6 мм [стр.173,карта 55, лист 1]

Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9
